كيف تعمل صواني المعالجة الحرارية على زيادة كفاءة الفرن الصناعي وعمر الخدمة

صواني المعالجة الحرارية هي مكونات الأدوات الأساسية المستخدمة في أفران المعالجة الحرارية الصناعية لتثبيت قطع العمل أثناء التسخين والتبريد والتلطيف والعمليات الحرارية الأخرى. يحدد اختيار المواد والتصميم الهيكلي وعمليات التصنيع بشكل مباشر جودة المعالجة الحرارية وكفاءة الإنتاج وعمر خدمة المعدات. يمكن للصواني المصممة خصيصًا والمصنعة من سبائك الفولاذ المقاومة للحرارة الممتازة (مثل 1.4848، و1.4849، و2.4879، وSCH13، وما إلى ذلك) أن تعمل بثبات على المدى الطويل في بيئات ذات درجات حرارة عالية تتراوح من 900 درجة مئوية إلى 1150 درجة مئوية، مما يوفر عمر خدمة أطول بمقدار 3 إلى 5 مرات مقارنة بصواني الفولاذ الكربوني العادية. . هذه الصواني عبارة عن معدات رئيسية لا غنى عنها في الأعمال المعدنية الدقيقة، والفضاء، وتصنيع السيارات، والقطاعات الأخرى.

تحديد المواقع الوظيفية وسيناريوهات التطبيق لصواني المعالجة الحرارية

تؤدي صواني المعالجة الحرارية ثلاث وظائف أساسية في الأفران الصناعية: حمل الأحمال وتحديد المواقع ونقل الحرارة. اعتمادًا على نوع الفرن ومتطلبات العملية، يمكن تصنيف الصواني إلى أنواع متعددة، تم تحسين كل منها هيكليًا لسيناريوهات تطبيق محددة.

أنواع الصواني الرئيسية حسب تصنيف الفرن

• صواني قاعدة الفرن من النوع الجيد : يستخدم لدعم القاع في أفران البئر/الحفرة، التي تتحمل أحمالًا رأسية ثقيلة، وتتميز عادةً بهياكل ضلعية شعاعية
• صواني الموقد الدوارة : يستخدم في أفران الموقد الأسطوانية المستمرة، مع وجود مسارات أو أخاديد في الأسفل لتتناسب مع بكرات الفرن، مما يتيح النقل المستمر
• صواني من النوع الصندوقي : مناسبة للأفران الصندوقية من النوع الدفعي، ومعظمها من الهياكل المسطحة أو الشبكية المستطيلة لسهولة التحميل والتفريغ بالرافعة الشوكية
• صواني المسار للأفران المستمرة : يستخدم في خطوط الإنتاج المستمر الآلي، بالتعاون مع أجهزة الدفع أو سلاسل النقل للمعالجة الآلية للدفعات
• صواني عالمية للأفران متعددة الأغراض : متوافق مع أنواع الأفران المتعددة، وبنية موحدة للغاية، ومناسبة لإنتاج مجموعة متنوعة من الدفعات الصغيرة إلى المتوسطة

مجالات التطبيق النموذجية

اختيار المواد الرئيسية: مقارنة أداء سبائك الفولاذ المقاومة للحرارة

اختيار المواد ل صواني المعالجة الحرارية هو العامل الأساسي الذي يحدد أدائها وعمر الخدمة. تضفي تركيبات السبائك المختلفة أداءً متميزًا في درجات الحرارة العالية وخصائص ميكانيكية.

خصائص مواد السبائك المقاومة للحرارة شائعة الاستخدام

المبادئ الأساسية لاختيار المواد : يجب أن تعطي الصواني التي تعمل في أجواء الكربنة الأولوية لسبائك النيكل والكروم العالية (مثل 1.4848، 1.4849)، لأن الكروم يشكل طبقة واقية كثيفة من Cr₂O₃ على السطح تمنع بشكل فعال اختراق ذرة الكربون في المصفوفة. في أجواء الأكسدة النقية، يمكن تقليل محتوى النيكل بشكل مناسب للتحكم في التكاليف، ولكن يجب أن يظل محتوى الكروم أعلى من 20% للحفاظ على مقاومة الأكسدة.

أساسيات التصميم الإنشائي: العوامل الرئيسية التي تؤثر على عمر الخدمة

يتطلب التصميم الهيكلي لصواني المعالجة الحرارية موازنة القدرة على التحمل، والتوحيد الحراري، وتخفيف الضغط الحراري. الهيكل غير المناسب هو السبب الرئيسي لفشل الدرج المبكر (التشوه، التشقق، الانهيار الزحف).

خمسة عناصر أساسية للتحسين الهيكلي

1. تصميم سمك الجدار : يتراوح سمك جدار الدرج الرئيسي عادةً من 8 مم إلى 20 مم. يؤدي النحافة جدًا إلى عدم كفاية القوة والأكسدة المفرطة؛ يزيد السُمك جدًا من القدرة الحرارية، ويطيل دورات التسخين، ويزيد من الإجهاد الحراري. تظهر البيانات التجريبية أنه مقابل كل زيادة بمقدار 2 مم في سمك الجدار، يزيد وزن الدرج بنسبة 15% تقريبًا، بينما يتحسن عمر الزحف في درجات الحرارة العالية بنسبة 5% فقط ، مما يتطلب التحسين بين القوة والكفاءة الحرارية.
2. تخطيط الضلع : الأضلاع الشعاعية أو قرص العسل هي تصميمات شائعة. تعمل الهياكل على شكل قرص العسل على زيادة الصلابة بنسبة تزيد عن 40% مع تقليل الوزن، وتعزيز دوران غاز الفرن، والتحكم في تجانس درجة حرارة قطعة العمل ضمن ±5 درجة مئوية.
3. تعويض التمدد الحراري : عندما تسخن الصواني من درجة حرارة الغرفة إلى 1000 درجة مئوية، يمكن أن يصل التمدد الخطي إلى 10 مم إلى 15 مم (لطول المتر). يجب الحفاظ على فجوات التوسع أو هياكل الاتصال المرنة في التصميم؛ وإلا فإن تركيز الإجهاد الحراري سوف يسبب تكسير اللحام.
4. تصميم المسار السفلي : يجب أن تتطابق المسارات السفلية لصواني الموقد الدوارة بدقة مع بكرات الفرن. يجب أن تكون صلابة الجنزير أقل من 30 إلى 50HBW من بكرات الفرن لتجنب إتلاف أسطح الأسطوانة الباهظة الثمن. تتراوح تباعد الجنزير عادةً من 300 مم إلى 600 مم، ويتم حسابها بناءً على طول الدرج وسعة الحمولة.
5. التراص وتحديد المواقع الهياكل : يجب أن تتميز صواني التراص متعدد الطبقات برؤوس تحديد المواقع أو أعمدة توجيه لضمان عدم تجاوز الانحراف العمودي للتكديس 2 مم / م، مما يمنع الانقلاب ويضمن قنوات تدفق غاز الفرن.

عمليات التصنيع ومراقبة الجودة

يتضمن تصنيع صواني المعالجة الحرارية عمليات صب أو لحام أو تزوير دقيقة. تؤثر مراقبة الجودة في كل مرحلة بشكل مباشر على موثوقية المنتج النهائي ومدة خدمته.

مزايا عمليات الصب الدقيق

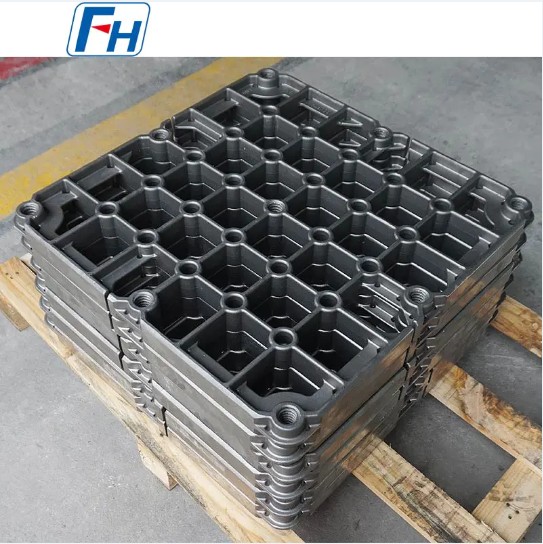

بالنسبة للصواني ذات الأشكال المعقدة التي تتميز بأضلاع عديدة وهياكل مفتوحة، فإن الصب الدقيق (الصب الاستثماري أو الصب الرملي) هو العملية المفضلة. تسمح صواني الصب بتكوين شكل شبه شبكي بمعدلات استخدام المواد تصل إلى 70% أو أعلى، وبنية داخلية موحدة، ولا توجد مناطق لحام متأثرة بالحرارة. تُظهر صواني الصب التي تستخدم تقنية الصهر الفراغي والتصليب الاتجاهي قوة تمزق في درجات الحرارة العالية بنسبة 25% إلى 35% أعلى من الهياكل الملحومة ، مناسبة بشكل خاص لبيئات التشغيل المستمرة ذات التحميل العالي.

التحكم في العمليات للهياكل الملحومة

الصواني الملحومة مناسبة للمواصفات الكبيرة أو الكبيرة جدًا (وزن القطعة الواحدة يتجاوز 500 كجم). يجب أن يستخدم اللحام مواد حشو مقاومة للحرارة ومطابقة للمعدن الأساسي، مع مراقبة صارمة لمدخلات الحرارة. تعد معالجة محلول ما بعد اللحام عند درجة حرارة 1050 درجة مئوية إلى 1100 درجة مئوية أمرًا إلزاميًا للتخلص من ضغوط اللحام المتبقية واستعادة مقاومة التآكل . يجب التحقق من جودة اللحام من خلال اختبار التصوير الشعاعي (RT) أو اختبار الموجات فوق الصوتية (UT) لضمان عدم وجود نقص الانصهار والمسامية والعيوب الأخرى.

معايير فحص الجودة

• تحليل التركيب الكيميائي: الكشف عن طريق المطياف لمحتويات عناصر السبائك لضمان الامتثال لمعايير المواد (مثل معايير DIN أو ASTM أو GB)
• اختبار الخواص الميكانيكية: اختبارات الشد في درجة حرارة الغرفة ودرجات الحرارة المرتفعة، واختبار الصلابة للتحقق من مؤشرات قوة المواد
• فحص دقة الأبعاد: كشف جهاز قياس الإحداثيات (CMM) للأبعاد الملائمة الحرجة، مع التحكم في التفاوتات عادةً في حدود ±1 مم
• فحص جودة السطح: اختبار الرؤية والاختراق (PT) لضمان عدم وجود شقوق وفتحات رملية وعيوب سطحية أخرى
• شهادة نظام الإدارة: نظام إدارة الجودة ISO9001 وشهادة نظام الإدارة البيئية ISO14001 لضمان إمكانية تتبع العملية بالكامل

استراتيجيات تمديد عمر الخدمة والصيانة

حتى مع المواد والعمليات عالية الجودة، تتمتع صواني المعالجة الحرارية بعمر خدمة محدود في ظل ظروف التشغيل القاسية. يمكن لاستراتيجيات الصيانة العلمية إطالة متوسط ​​عمر الخدمة بنسبة 30% إلى 50%.

أوضاع الفشل الشائعة والتدابير الوقائية

أفضل الممارسات للصيانة اليومية

• التحكم في التحميل : يجب ألا يتجاوز تحميل الدرج الواحد 85% من الحمل التصميمي لتجنب تركيز الضغط المحلي الذي يسبب التشوه المبكر
• إدارة درجة الحرارة : يجب أن تكون درجة حرارة التشغيل الفعلية أقل بـ 50 درجة مئوية على الأقل من الحد الأقصى لدرجة حرارة الخدمة للمادة لتوفير هامش أمان للسخونة الزائدة العرضية
• الفحص الدوري : إجراء فحص شامل كل 500 دورة فرن، وقياس تشوه البعد الحرج؛ توقف عن الاستخدام عندما يتجاوز التشوه 3 مم
• تنظيف السطح : قم بإزالة مقياس الأكسيد الملتصق والطبقات المكربنة على الفور لمنع تسارع التآكل الموضعي وتلوث سطح قطعة العمل
• استخدام التناوب : إنشاء نظام تدوير الدرج لمنع الصواني الفردية من التشغيل المستمر عالي التحميل على المدى الطويل، مما يؤدي إلى موازنة التآكل العام

تصميم مخصص: مطابقة متطلبات العملية المحددة

في حين أن الصواني القياسية توفر تنوعًا واقتصادًا، فإن التصميمات المخصصة يمكنها تحسين جودة المعالجة الحرارية وكفاءة الإنتاج بشكل كبير في سيناريوهات عملية محددة.

عندما تكون هناك حاجة إلى صواني مخصصة

حسب الطلب صواني المعالجة الحرارية يوصى به عند حدوث الحالات التالية:

• تحتوي قطع العمل على أشكال خاصة (مثل الأعمدة الطويلة، والأجزاء ذات الجدران الرقيقة، والأشكال غير المنتظمة) التي لا يمكن وضعها بثبات على الصواني القياسية وإلا فإنها قد تتعرض لخطر الاصطدام
• تتطلب العمليات تجانسًا صارمًا في درجة الحرارة (مثل ±3 درجات مئوية لأجزاء الطيران)، مما يتطلب بنية تهوية صينية مُحسّنة
• عمر الخدمة الحالي للدرج قصير جدًا، حيث يؤدي الاستبدال المتكرر إلى خسائر في وقت التوقف عن العمل تتجاوز تكلفة التخصيص الإضافية
• تتطلب خطوط الإنتاج الآلية أن تتعاون الصواني بدقة مع الأذرع الآلية وأنظمة النقل
• تتمتع المنتجات ذات القيمة المضافة العالية بمتطلبات جودة سطحية عالية للغاية، وتحتاج إلى تجنب علامات التلامس على الدرج

معلمات الإدخال الرئيسية للتصميم المخصص

يتطلب التصميم المخصص للدرج الاحترافي من المستخدمين توفير المعلمات التقنية التالية: نوع الفرن وأبعاد منطقة العمل الفعالة، الحد الأقصى لدرجة حرارة التشغيل ومتطلبات توحيد درجة الحرارة، القطعة المفردة والوزن الإجمالي لقطع العمل المحملة بالفرن، نوع جو العملية (الأكسدة/الكربنة/النيترة/الفراغ)، طريقة التحميل/التفريغ (يدوي/رافعة شوكية/ذراع آلي)، هدف عمر الخدمة المتوقع . بناءً على هذه المعلمات، يمكن للمهندسين استخدام تحليل العناصر المحدودة (FEA) لمحاكاة توزيع الضغط الحراري والميكانيكي، وتحسين الهيكل، والتنبؤ بعمر الخدمة.
