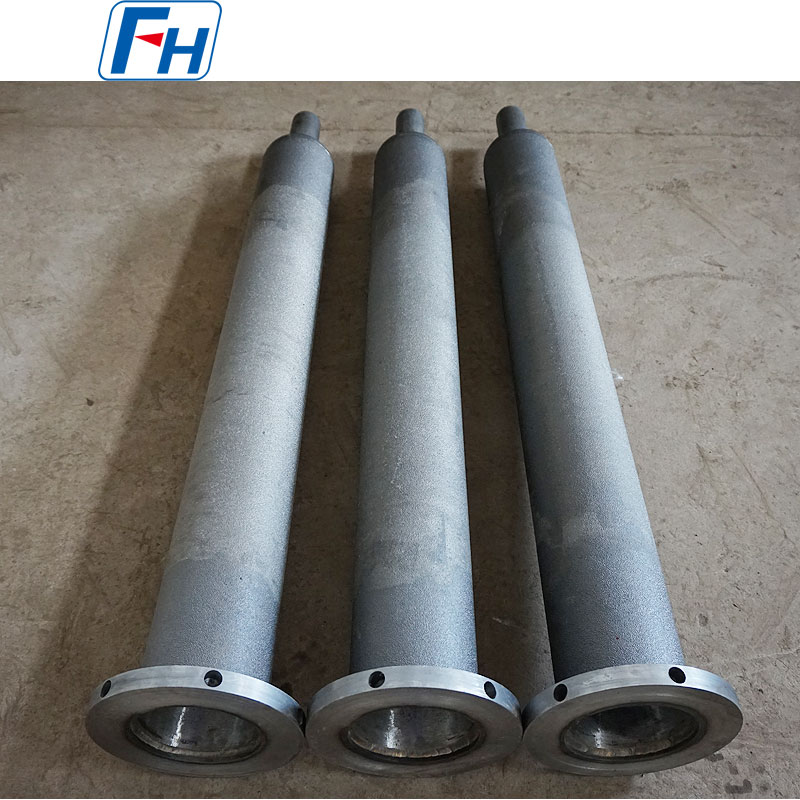

ما هي المزايا الرئيسية للأنابيب المشعة للأفران الصناعية | FH® في أفران المعالجة الحرارية ذات درجة الحرارة العالية (800-1200 درجة مئوية)؟

1. مقاومة درجات الحرارة العالية والصدمات الحرارية

باستخدام عملية الصب بالطرد المركزي، الأنابيب المشعة للأفران الصناعية | إف إتش® تتميز بسماكة جدار موحدة (تحمل السماكة .20.2 مم)، والحفاظ على السلامة الهيكلية في بيئات التشغيل من 800 إلى 1200 درجة مئوية و

مما يقلل بشكل كبير من خطر التشقق الناتج عن الإجهاد الحراري.

2. الكفاءة الحرارية العالية

يعمل التصميم ذو الجدار الرقيق (حتى 4.76 مم) على زيادة مساحة الإشعاع الحراري بشكل كبير، مما يحسن كفاءة نقل الحرارة، مما يتيح زيادة درجة حرارة الفرن بسرعة وصيانة درجة الحرارة المستقرة، وتقليل استهلاك الطاقة.

3. خصائص ميكانيكية ممتازة

توفر البنية المجهرية الكثيفة التي يتم تحقيقها من خلال الصب بالطرد المركزي للأنابيب قوة شد وضغط ممتازة، مما يمكنها من تحمل دورات درجات الحرارة العالية طويلة المدى دون تشوه.

4. التخصيص

اعتمادًا على نوع الفرن (فرن الكربنة، الفرن المستمر، الفرن الصناعي)، يمكن تعديل سمك الجدار، والمواد (سبائك الفولاذ، والفولاذ المقاوم للصدأ المقاوم للتآكل)، وقطر الأنبوب بمرونة لتلبية متطلبات العملاء المحددة.

متطلبات العملية. كلمات البحث: انابيب مشعة للأفران الصناعية | FH®، شركة Wuxi Junteng Fanghu Alloy Technology Co., Ltd.

ما هي الأعراض الشائعة لفشل الأنبوب المشع (الشقوق والتسربات وانخفاض الكفاءة الحرارية) وخطوات استكشاف الأخطاء وإصلاحها السريعة؟

1. الشقوق

الأعراض: ظهور شقوق صغيرة أو كسور واضحة على جدار الأنبوب، يصاحبها ارتفاع درجات الحرارة المحلية بشكل غير طبيعي.

استكشاف الأخطاء وإصلاحها: استخدم فحص الجسيمات المغناطيسية أو اختبار الموجات فوق الصوتية لتحديد موقع الشقوق؛ تحقق من وجود ضغط موحد لمياه التبريد وتخلص من الإجهاد الحراري الناجم عن ارتفاع درجة الحرارة المحلية.

2. التسريبات

الأعراض: تسرب الوسط (مثل زيت التدفئة أو النيتروجين) داخل الأنبوب مما يؤدي إلى ظهور بقع الزيت أو أصوات تسرب الغاز.

استكشاف الأخطاء وإصلاحها: أولاً، قم بإجراء اختبار ضغط الماء (تخضع جميع منتجاتنا لهذا الاختبار قبل الشحن) للتأكد من أي تسربات؛ ثم استخدم اختبار اختراق الهيليوم لتحديد موقع التسريبات البسيطة.

3. انخفاض الكفاءة الحرارية

الأعراض: وقت تسخين الفرن لفترة طويلة، وزيادة استهلاك الطاقة، وعدم تساوي درجة حرارة السطح. استكشاف الأخطاء وإصلاحها: افحص جدار الأنبوب بحثًا عن التقشر الناتج عن التآكل أو الرواسب، والذي قد يعيق الإشعاع

السطح. استخدم جهاز التصوير الحراري بالأشعة تحت الحمراء لتحديد المناطق ذات درجات الحرارة غير الطبيعية بسرعة. قم بتفكيك الجزء الداخلي للأنبوب للفحص والتنظيف أو الاستبدال إذا لزم الأمر.

4. عملية استكشاف الأخطاء وإصلاحها السريعة

الخطوة 1: فحص المظهر الخارجي بصريًا وملاحظة أي خلل.

الخطوة 2: قم بإجراء اختبار ضغط الماء أو الهواء للتأكد من التسربات.

الخطوة 3: استخدم NDT (الجسيمات المغناطيسية أو الموجات فوق الصوتية) لتحديد الشقوق أو العيوب.

الخطوة 4: استخدم جهاز التصوير الحراري بالأشعة تحت الحمراء أو مستشعر درجة الحرارة لتقييم توزيع الحرارة وتحديد ما إذا كانت هناك أي مشكلات تتعلق بالكفاءة الحرارية.

من خلال هذا استكشاف الأخطاء وإصلاحها المنهجي، يمكن تحديد المشاكل وتنفيذ الإصلاحات أو الاستبدالات في أسرع وقت ممكن، مما يقلل من خسائر التوقف عن العمل.

ما هي النماذج والمواصفات الشائعة للأنابيب المشعة للأفران الصناعية | FH® مقدمة من شركة Wuxi Junteng Fanghu Alloy Technology Co., Ltd.؟

تتراوح أقطار الأنابيب من 50 مم إلى 1000 مم.

مناسبة لمجموعة كاملة من معدات المعالجة الحرارية، من أفران المختبرات الصغيرة إلى الأفران الصناعية الكبيرة.

متوفر بأطوال تصل إلى 5.5 متر.

يسهل تصميم الأنبوب الطويل التثبيت لمرة واحدة، ويقلل من الربط في الموقع، ويحسن الختم والموثوقية بشكل عام.

نطاق سمك الجدار: 4.76 مم – 30 مم (قابل للتخصيص حسب الطلب).

توفر المنتجات ذات الجدران الرقيقة كفاءة إشعاع حراري أعلى، بينما توفر المنتجات ذات الجدران السميكة دعمًا ميكانيكيًا أقوى.

المواد

سبائك الفولاذ ذات درجة الحرارة العالية (مثل 1.2367 و1.2369)

الفولاذ المقاوم للصدأ (304 و316 لتر)

سبائك خاصة مقاومة للتآكل (للصناعات الكيماوية والبترولية)

خيارات التخصيص

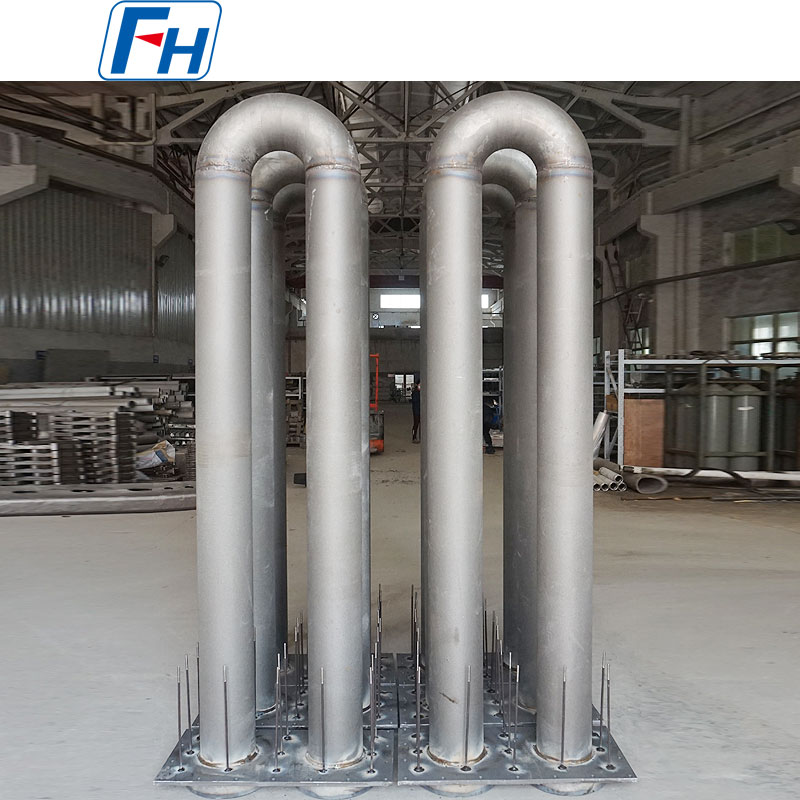

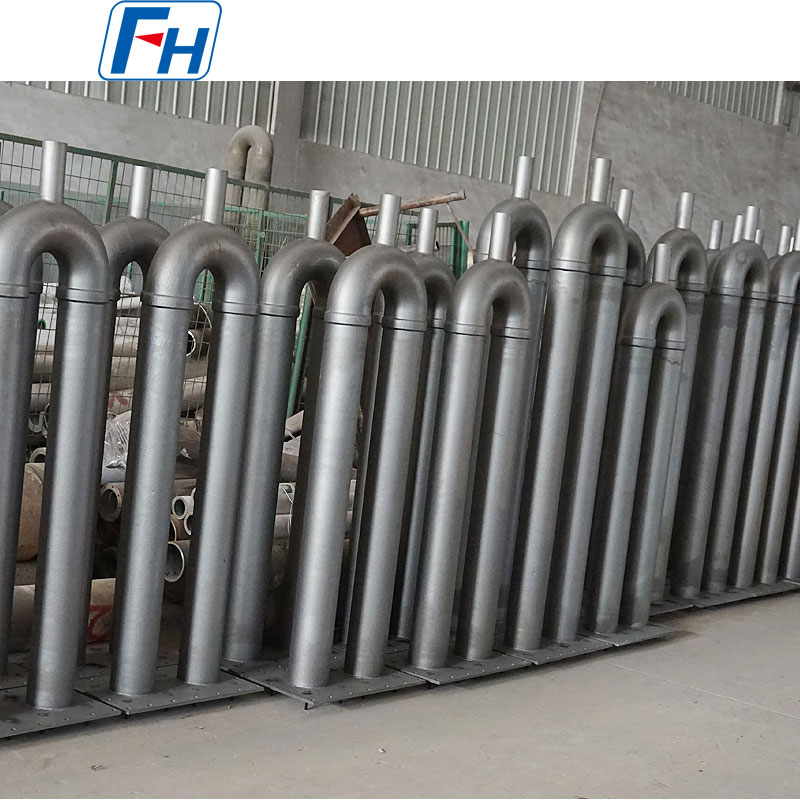

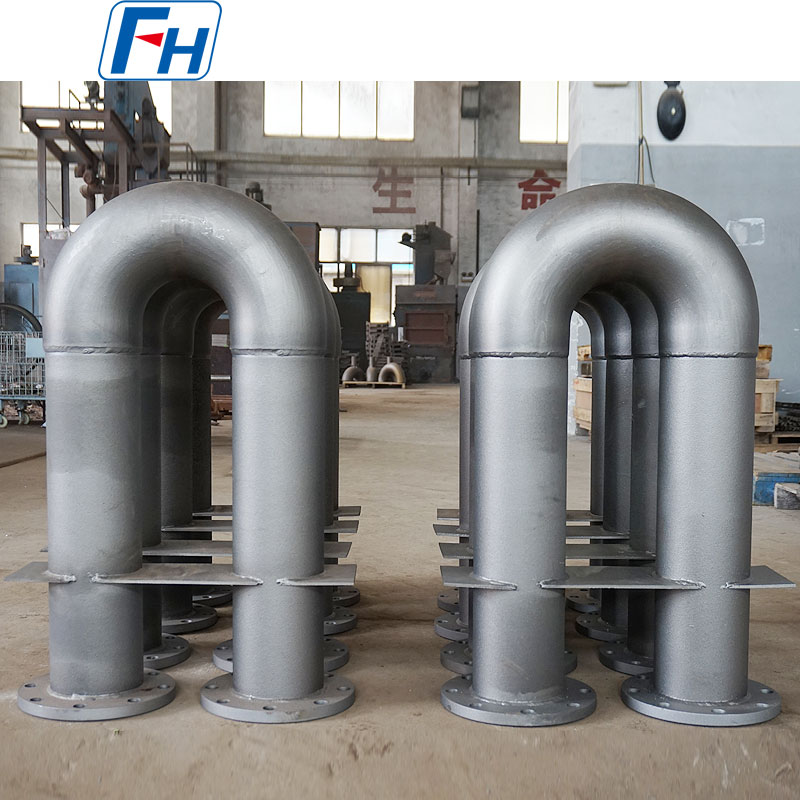

تتوفر مقاطع عرضية للأنبوب على شكل U، وعلى شكل W، وعلى شكل دائري.

تشمل المعالجات السطحية السفع الرملي والتلميع والطلاء (السيراميك عالي الحرارة).

خدمات الفحص: يتوفر الاختبار الهيدروستاتيكي قبل الشحن، وفحص الجسيمات المغناطيسية، واختبار الموجات فوق الصوتية لتلبية متطلبات الجودة المتنوعة للعملاء.
