أنابيب FH® المشعة – مكونات الفرن عالية الأداء

نظرة عامة على المنتج
يعتبر أنبوب FH® Radiant مكونًا متينًا وعالي الجودة مصممًا للأفران الصناعية وأنظمة المعالجة الحرارية. تم تصميم أنابيب FH® المشعة لتحقيق أقصى قدر من الكفاءة الحرارية وعمر الخدمة الطويل والتشغيل الموثوق، وهي مثالية للغاز الطبيعي أو الهيدروجين أو غيرها من الأفران الصناعية التي تعمل بالغاز المستخدمة في صناعات السيارات والفضاء والصلب والمعادن.

تم تصنيع أنابيب FH® المشعة من سبائك عالية الحرارة وسبائك فائقة تعتمد على الكوبالت، وتوفر مقاومة ممتازة للأكسدة، والكربنة، والتعب الحراري، مما يجعلها مناسبة للعمليات المستمرة ذات درجات الحرارة العالية.

الميزات الرئيسية

أداء استثنائي في درجات الحرارة العالية
تم تصميم أنابيب FH® المشعة لتحمل درجات حرارة الفرن المستمرة حتى 1200 درجة مئوية، مع الحفاظ على السلامة الهيكلية في ظل الظروف القاسية.
مقاومة فائقة للأكسدة والكربنة
مصنوعة من سبائك ممتازة مقاومة للحرارة لمقاومة التقشر والأكسدة والكربنة من أجل عمر تشغيلي ممتد.
نقل الحرارة بكفاءة
يضمن التصميم الأمثل توزيعًا موحدًا للحرارة، مما يحسن كفاءة الفرن ويقلل من استهلاك الطاقة.
بناء متين وموثوق
توفر المواد شديدة التحمل والتصنيع الدقيق متانة طويلة الأمد، حتى في ظل الدورات الحرارية المتكررة.
حلول قابلة للتخصيص
متوفر بأطوال وأقطار وسماكات جدران ومواد مختلفة لتتناسب مع أنواع الأفران المختلفة والتطبيقات الصناعية.

التطبيقات
تستخدم أنابيب FH® Radiant على نطاق واسع في:

الأفران الصناعية التي تعمل بالغاز
خطوط التلدين والكربنة والتلطيف
أنظمة الفرن المستمر والدفعي
المعالجة الحرارية لمكونات السيارات والفضاء
معالجة الصلب والسبائك
الصناعات الهندسية الدقيقة والمعادن

لماذا تختار أنابيب FH® المشعة؟

كفاءة حرارية عالية
يضمن تصميم الأنبوب الأمثل نقل الحرارة بكفاءة وتوفير الطاقة.
عمر خدمة طويل
المقاومة الفائقة للأكسدة والكربنة والتعب الحراري تقلل من تكرار الصيانة والاستبدال.
أداء موثوق للفرن
يحافظ على أداء حراري ثابت للحصول على نتائج معالجة حرارية موحدة.
دعم هندسي مخصص
توفر FH® أنابيب قابلة للتخصيص بالكامل لتتناسب مع أبعاد الفرن ونوع الوقود ومتطلبات الإنتاج.
موثوق به من قبل الشركات الصناعية العالمية
يتم استخدام أنابيب FH® المشعة في مرافق المعالجة والتصنيع الحرارية الرائدة في جميع أنحاء أوروبا وأمريكا الشمالية.

جدول درجات المواد

فولاذ مقاوم للحرارة
/	غيغابايت	الدين	أستم	جيس	التركيب الكيميائي (٪)								درجة حرارة التشغيل القصوى
/	غيغابايت	الدين	أستم	جيس	C	سي	من	كر	ني	ملحوظة / سي بي	مو	أخرى	درجة حرارة التشغيل القصوى
1	ZG40Cr27Ni4	1.4823	عالية الدقة	SCH11	0.30 - 0.50	.002.00	.001.00	24.00 - 28.00	4.00 - 6.00	-	.50.50	-	1050 درجة مئوية
2	ZG40Cr22Ni10	1.4826	التردد العالي	SCH12	0.30 - 0.50	1.00 - 2.50	.002.00	19.00 - 23.00	8.00 - 12.00	-	.50.50	-	950 درجة مئوية
3	ZG30Cr28Ni10	-	سعادة	SCH17	0.20 - 0.50	.002.00	.002.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050 درجة مئوية
4	ZG40Cr25Ni12	1.4837	سمو	SCH13	0.30 - 0.50	1.00 - 2.50	.002.00	24.00 - 27.00	11.00 - 14.00	-	.50.50	-	1050 درجة مئوية
5	ZG30Cr28Ni16	-	مرحبًا	SCH18	0.20 - 0.50	.002.00	.002.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100 درجة مئوية
6	ZG40Cr25Ni20Si2	1.4848	هونج كونج	SCH21	0.30 - 0.50	.751.75	.51.50	23.00 - 27.00	19.00 - 22.00	-	.50.50	-	1100 درجة مئوية
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	.002.00	.002.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100 درجة مئوية
8	ZG40Cr19Ni39	1.4865	هو	SCH20	0.35 - 0.75	.52.50	.002.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020 درجة مئوية
9	ZG40Cr15Ni35	1.4806	إتش تي	SCH15	0.35 - 0.70	.002.00	.002.00	15.00 - 19.00	33.00 - 37.00	-	.50.50	-	1000 درجة مئوية
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	.002.00	.002.00	24.00 - 28.00	33.00 - 37.00	0.80 - 1.80	.50.50	-	1100 درجة مئوية
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	.002.00	18.00 - 21.00	36.00 - 39.00	1.20- 1.80	.50.50	-	1100 درجة مئوية
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	.002.00	23.00 - 25.00	23.00 - 25.00	0.80 - 1.80	.50.50	-	1050 درجة مئوية
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	.002.00	24.00 - 28.00	33.00 - 37.00	-	.50.50	-	1100 درجة مئوية
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	.002.00	19.00 - 21.00	31.00 - 33.00	0.50 - 1.50	.50.50	-	1050 درجة مئوية
15	ZG45Cr12Ni60	-	الأب	-	0.35 - 0.75	.002.00	.002.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100 درجة مئوية
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	.002.00	.002.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100 درجة مئوية
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	.51.50	27.00 - 30.00	.001.00	.50.50	.50.50	كو:48.0 - 52.0	1200 درجة مئوية
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27.00 - 29.00	-	1.50 - 2.50	.50.50	كو:48.0 - 52.0	1200 درجة مئوية
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	.51.50	27.00 - 30.00	47.00 - 50.00	-	.50.50	ث:4.0 - 5.5	1200 درجة مئوية

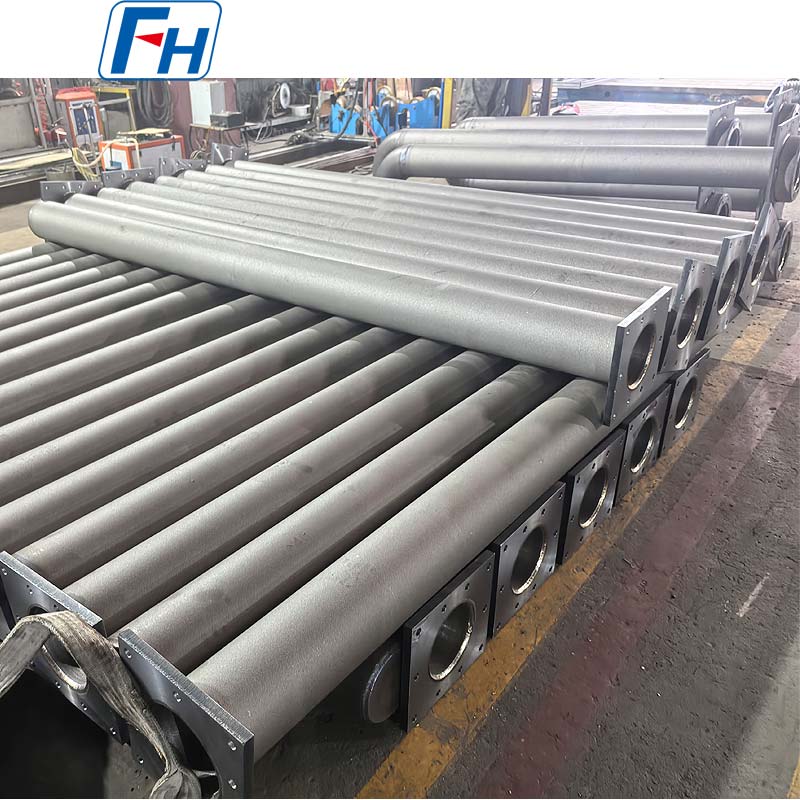

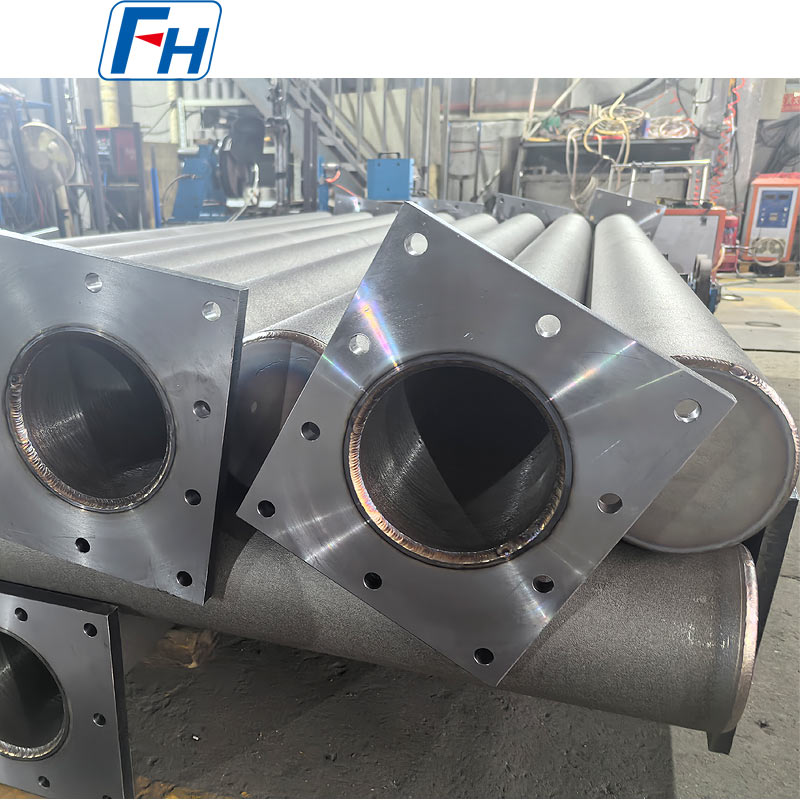

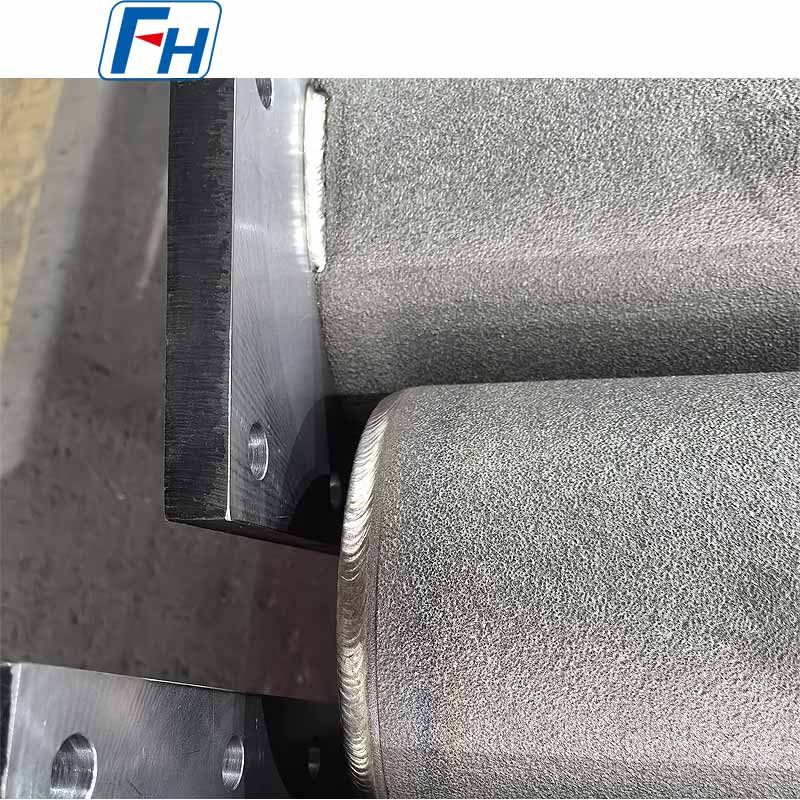

صور أصلية لأنابيب FH® Radiant

الأسئلة الشائعة

س: ما هي أنواع الأفران التي تناسبها أنابيب FH® المشعة؟
ج: تُستخدم الأنابيب المشعة FH® على نطاق واسع في أفران الغاز، والأفران المستمرة، والدفعية، والتليين، والمعالجة الحرارية.

س: ما هي المواد المتوفرة لأنابيب FH® المشعة؟
ج: نحن نقدم خيارات سبائك الصلب المقاومة للحرارة والسبائك الفائقة القائمة على الكوبالت HR25 لبيئات الفرن ودرجات الحرارة المختلفة.

س: ما هي درجة حرارة التشغيل القصوى؟
ج: يمكن للأنابيب المشعة FH® أن تعمل عادةً بشكل مستمر عند درجات حرارة تصل إلى 1200 درجة مئوية.

س: هل يمكن لشركة FH® تصنيع أنابيب مشعة مخصصة؟
ج: نعم. نحن نقدم أقطار وأطوال وسمك جدار وتصميمات أنابيب مخصصة بناءً على مواصفات الفرن الخاص بك.

س: ما هي مميزات أنابيب FH® المشعة؟
ج: توفر الأنابيب المشعة FH® كفاءة ممتازة في نقل الحرارة، ومقاومة الأكسدة، وعمر الخدمة الطويل، وأداء موثوق به في درجات الحرارة العالية.
