سلال معالجة حرارية 1.4849 مخصصة لعميل فرنسي

دراسة حالة العملاء | التصميم الهندسي والتصنيع والفحص والتسليم
موقع العميل: فرنسا
المنتج: سلة المعالجة الحرارية المخصصة
المادة: 1.4849 الفولاذ المقاوم للصدأ المقاوم للحرارة
الارتفاع الكلي: 100 ملم
الارتفاع الداخلي القابل للاستخدام: تقريبا. 60 ملم
الكمية: 7 قطع
نطاق المشروع: التصميم الهندسي ← النمذجة ثلاثية الأبعاد ← التصنيع ← الفحص النهائي ← التسليم
الشركة المصنعة: شركة Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (سبائك FH®)

نظرة عامة على المشروع
تلقت سبيكة FH® استفسارًا من عميل فرنسي بشأن سلال المعالجة الحرارية المخصصة المصنوعة من الفولاذ المقاوم للصدأ المقاوم للحرارة 1.4849.
بدلاً من توفير سلة فرن قياسية، طلب العميل من سبيكة FH® تطوير هيكل مخصص وفقًا للمساحة القابلة للاستخدام المحددة والارتفاع الإجمالي.

وكانت متطلبات الأبعاد الرئيسية هي:

• ارتفاع السلة الإجمالي: 100 ملم

• الارتفاع الداخلي القابل للاستخدام: حوالي 60 ملم

• المادة: 1.4849

• الكمية: 7 pcs

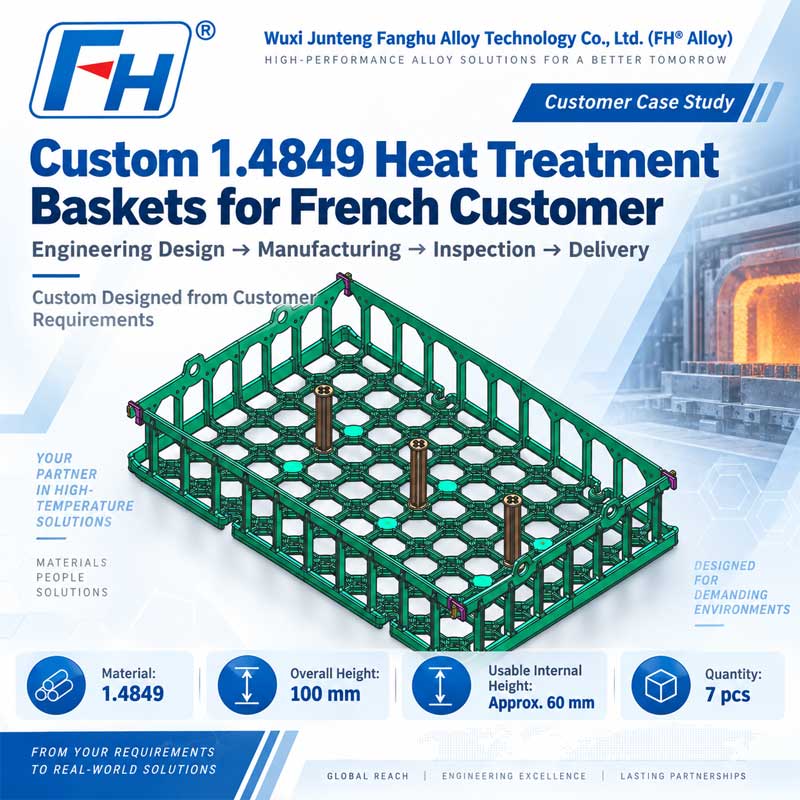

بناءً على هذه المتطلبات، قام فريق هندسة سبيكة FH® بتطوير هيكل السلة وأكمل نموذج المنتج النهائي ثلاثي الأبعاد الموضح في هذه الحالة.
بعد تأكيد التصميم، استمر المشروع من خلال التصنيع وفحص الجودة النهائية والشحن.

متطلبات العملاء
كان العميل بحاجة إلى سلة معالجة حرارية منخفضة المستوى نسبيًا مع الحفاظ على مساحة داخلية كافية قابلة للاستخدام لتحميل قطع العمل.

وبالتالي، لم يكن التحدي يكمن في تصنيع سلة بارتفاع 100 مم فحسب، بل في تحقيق ارتفاع التحميل الداخلي المطلوب القابل للاستخدام مع الحفاظ على هيكل تثبيت عملي ومستقر للمعالجة الحرارية.

التصميم الهندسي بواسطة FH® Alloy
بناءً على متطلبات الأبعاد الخاصة بالعميل، طورت FH® Alloy سلة مخصصة ذات قاعدة تحميل مفتوحة وإطار محيط معزز.

يشتمل النموذج ثلاثي الأبعاد النهائي على العديد من العناصر الهيكلية المهمة.
1. فتح هيكل قاعدة الشبكة
يستخدم الجزء السفلي من السلة تصميمًا شبكيًا مفتوحًا.

يساعد هذا الهيكل على توفير:

• دعم الشغل الموزعة,

• تقليل وزن السلة غير الضروري،

• تحسين دوران جو الفرن،

• وإطار عملي للحمل.


تساعد الأقسام الداعمة المترابطة أيضًا على توزيع الأحمال عبر السلة بدلاً من تركيزها في مناطق معزولة.

2. إطار جانبي منخفض المظهر
نظرًا لأن إجمالي ارتفاع السلة كان محدودًا بـ 100 ملم، كان لا بد من تصميم الهيكل الجانبي بعناية.

السلة اللازمة للحفاظ على ما يقرب من:
60 ملم من الارتفاع الداخلي القابل للاستخدام
مع ترك قسم هيكلي كافٍ للجزء السفلي والإطار والمكونات الداعمة.
وبالتالي فإن التصميم النهائي يوازن بين:
الارتفاع الإجمالي لمساحة التحميل القابلة للاستخدام والاستقرار الهيكلي
بدلاً من مجرد تعظيم ارتفاع الجدار الجانبي.

3. الهيكل المحيطي المقوى
يوفر الإطار المحيط صلابة إضافية للسلة.
يستخدم النموذج النهائي أقسامًا جانبية مدعومة رأسيًا ومتصلة بالهيكل الأساسي، مما يساعد في الحفاظ على هندسة السلة أثناء المناولة وخدمة الفرن.
يساعد الهيكل الجانبي أيضًا على منع قطع العمل من التحرك خارج منطقة التحميل.

4. الدعم الداخلي / نقاط تحديد المواقع
يشتمل التصميم النهائي على عدة أوضاع دعم داخلية رأسية.
يمكن أن تساعد هذه الميزات في:
تحديد المواقع لاعبا اساسيا,
الدعم الداخلي،
متطلبات التراص أو التجميع،
والحفاظ على العلاقة الهيكلية المطلوبة بين مكونات السلة.
تم دمج مواقعها في النموذج ثلاثي الأبعاد أثناء المرحلة الهندسية بدلاً من إضافتها بعد الإنتاج.

لماذا تم اختيار 1.4849
وقد حدد العميل 1.4849 من الفولاذ المقاوم للصدأ المقاوم للحرارة لهذا المشروع.
يستخدم 1.4849 بشكل شائع لمكونات الفرن الصناعي وأدوات المعالجة الحرارية حيث يتطلب أداء درجة حرارة مرتفعة.

بالنسبة لتطبيقات سلة الفرن، توفر المادة مزايا مثل:

• قوة جيدة في درجات الحرارة العالية،

• مقاومة الأكسدة،

• الاستقرار الحراري،

• وملاءمتها لدورات المعالجة الحرارية المتكررة.


ومع ذلك، بالنسبة لأدوات المعالجة الحرارية، فإن اختيار المواد وحده لا يكفي.
يلعب هيكل السلة وسمك القسم وتخطيط الدعم وتوزيع الأحمال أيضًا أدوارًا مهمة في تحديد أداء الخدمة.
لهذا السبب، تقوم FH® Alloy بتقييم المواد والهيكل معًا أثناء عملية تصميم التركيبات.

من متطلبات العملاء إلى النموذج ثلاثي الأبعاد النهائي
بدأ المشروع بمتطلبات الأبعاد والمواد الخاصة بالعميل.
قامت FH® Alloy بعد ذلك بتحويل هذه المتطلبات إلى تصميم سلة جاهز للإنتاج.

تضمن سير العمل الهندسي ما يلي:
متطلبات العملاء
↓
تحليل الأبعاد
↓
التصميم الهيكلي
↓
النمذجة ثلاثية الأبعاد
↓
تأكيد التصميم
↓
التصنيع
سمح النموذج النهائي ثلاثي الأبعاد للعميل وفريق إنتاج FH® Alloy بمراجعة هيكل السلة بوضوح قبل التصنيع.

التصنيع Process
بعد تأكيد التصميم، بدأت FH® Alloy في إنتاج 7 سلال معالجة حرارية مخصصة.
تم التحكم في عملية التصنيع حسب التصميم المعتمد مع الاهتمام بالآتي:

• الأبعاد الكلية،

• الهندسة الهيكلية,

• مواضع الاتصال،

• محاذاة الإطار,

• وحالة التجميع النهائية.


كان الهدف هو التأكد من أن السلال النهائية تتوافق مع النموذج الهندسي ومتطلبات العملاء.

فحص الجودة النهائي
قبل الشحن، قامت FH® Alloy بإجراء الفحص النهائي للسلال المكتملة.
ركز التفتيش على العناصر الرئيسية بما في ذلك:
التفتيش الأبعاد
التحقق من أبعاد السلة الرئيسية، بما في ذلك الارتفاع الإجمالي المحدد بـ 100 مم ومساحة التحميل الداخلية المطلوبة.
التفتيش الهيكلي
التحقق من إطار السلة والهيكل الأساسي والأعضاء الداعمة ومناطق الاتصال.
فحص المظهر
فحص جودة التصنيع الشاملة وحالة السطح.
مطابقة الرسم
تم فحص المنتجات النهائية وفقًا للتصميم الهندسي المعتمد قبل الشحن.
ولم يتم إعداد السلال للتسليم إلا بعد الانتهاء من الفحص النهائي.

مواصفات المشروع

أبرز معالم المشروع
التصميم الهندسي المخصص
تم تطوير الهيكل وفقًا لمتطلبات الأبعاد الفعلية للعميل بدلاً من تكييفه من سلة قياسية.
100 ملم Low-Profile Structure
تم تصميم السلة للحفاظ على ارتفاع إجمالي مدمج مع توفير حوالي 60 ملم من المساحة الداخلية القابلة للاستخدام.
1.4849 مادة مقاومة للحرارة
تم اختيار المادة المحددة لتطبيقات المعالجة الحرارية المطلوبة.
استكمال تنفيذ المشروع
تمكنت FH® Alloy من إدارة سير العمل بالكامل:
التصميم ← الرسم ثلاثي الأبعاد ← التصنيع ← الفحص ← الشحن
إنتاج مخصص للدفعة الصغيرة
تم إنتاج إجمالي 7 سلال وفقًا للتصميم الخاص بالعميل.

أكثر من مجرد التصنيع للطباعة
يقوم العديد من موردي تجهيزات المعالجة الحرارية بالتصنيع فقط وفقًا لرسومات العملاء المكتملة.
بالنسبة لهذا المشروع الفرنسي، قامت FH® Alloy بدعم العميل بدءًا من مرحلة التصميم الهندسي.
قدم العميل متطلبات الأبعاد والمواد الأساسية، وقامت شركة FH® Alloy بتطوير هيكل السلة والنموذج النهائي ثلاثي الأبعاد قبل الانتقال إلى الإنتاج.

تتيح لنا هذه الإمكانية دعم العملاء الذين يحتاجون إلى:

• تطوير تجهيزات جديدة,

• التحسين الهيكلي،

• أبعاد سلة مخصصة،

• ارتفاعات التحميل الخاصة

• أدوات الفرن الخاصة بالمواد,

• وإنتاج مخصص منخفض الحجم.


سلة المعالجة الحرارية المخصصةs by FH® Alloy
شركة Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (سبائك FH®) designs and manufactures customized heat treatment tooling for industrial furnace applications, including:

• سلال المعالجة الحرارية

• صواني الفرن

• تركيبات المعالجة الحرارية

• تركيبات فرن الفراغ

• سلال الفرن المستمر

• تركيبات فرن الحفرة

• أدوات الفرن القابلة للتكديس

• مكونات سبائك مقاومة للحرارة مخصصة


يمكن للعملاء تقديم رسم كامل أو ببساطة توفير معلومات المشروع الرئيسية مثل:
نوع الفرن حجم السلة درجة حرارة العمل تحميل معلومات قطعة العمل
يمكن لـ FH® Alloy بعد ذلك تطوير حل مخصص لأدوات الفرن.

هل تحتاج إلى سلة معالجة حرارية مخصصة؟
إذا كانت سلة الفرن القياسية لا تناسب مساحة التحميل أو عملية المعالجة الحرارية لديك، فيمكن لشركة FH® Alloy تصميم سلة بناءً على متطلباتك الفعلية.

للتقييم الهندسي، يرجى تقديم:

• نوع الفرن،

• أبعاد السلة،

• الارتفاع الداخلي القابل للاستخدام

• درجة حرارة العمل،

• الحمل المطلوب،

• عملية المعالجة الحرارية,

• متطلبات المواد،

• أبعاد قطعة العمل،

• كمية التحميل,

• وصور أو رسومات التركيبات الموجودة إذا كانت متوفرة.


تدعم FH® Alloy أدوات المعالجة الحرارية المخصصة بدءًا من التصميم الهندسي وحتى التصنيع والتسليم النهائي.
