صواني قاعدة معالجة حرارية مخصصة للخدمة الشاقة لعميل بولندي
دراسة حالة العملاء | التصميم الهندسي والتصنيع والتسليم
موقع العميل: بولندا
المنتج: صواني قاعدة المعالجة الحرارية المخصصة
التطبيق: الكربنة وتبريد الزيت
الأحجام المصممة:

• 1400 × 1600 × 70 ملم

• 1400 × 2200 × 70 ملم


درجة حرارة العملية القصوى: 1000 درجة مئوية
درجة حرارة تبريد الزيت: تقريبا. 100 درجة مئوية
تحميل الفرن: ما يصل إلى 2.8 طن حسب حجم الفرن
نطاق الخدمة: التصميم الهندسي التصنيع التسليم
الشركة المصنعة: شركة Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (سبائك FH®)

نظرة عامة على المشروع
أكملت شركة FH® Alloy مشروع صينية قاعدة المعالجة الحرارية المخصصة لأحد العملاء في بولندا.
على عكس طلب البناء للطباعة التقليدي، لم يكن لدى العميل رسومات الدرج النهائية. وبدلاً من ذلك، فقد وفروا ظروف تشغيل الفرن الرئيسي، وأبعاد التحميل، وعملية المعالجة الحرارية، وحمولة الفرن المطلوبة.
واستنادًا إلى هذه المدخلات الفنية، كانت FH® Alloy مسؤولة عن تطوير هياكل الدرج وإعداد الرسومات الهندسية وتصنيع المنتجات النهائية وترتيب الشحن.
تم تطوير حجمين رئيسيين للدرج لهذا المشروع:

• 1400 × 1600 × 70 ملم

• 1400 × 2200 × 70 ملم


تم تصميم الصواني لإجراء عملية كربنة صعبة عند درجات حرارة تصل إلى 1000 درجة مئوية، يتبعها غمر في زيت التبريد عند درجة حرارة 100 درجة مئوية تقريبًا.

ظروف تشغيل العميل
قام العميل بتزويد FH® Alloy ببيانات التطبيق التالية.

تحدي العملاء: لا يوجد رسم نهائي
ومن أهم خصائص هذا المشروع أن العميل البولندي لم يقدم رسم إنتاج موجود.

قدم العميل بشكل رئيسي:

• أبعاد تحميل الفرن

• درجة حرارة الكربنة,

• ظروف التبريد،

• حمل الفرن المتوقع

• أبعاد الدرج المطلوبة،

• والمتطلبات الوظيفية للأعمدة القابلة للإزالة.


لذلك، هناك حاجة إلى FH® Alloy لتحويل معلمات التشغيل هذه إلى هيكل صينية عملي وقابل للتصنيع.
وهذا يتطلب تقييمًا هندسيًا بدلاً من النسخ البسيط للأبعاد.

التحدي الهندسي: ركوب الدراجات الحرارية كبيرة الحجم ذات الأحمال الثقيلة
كانت الصواني كبيرة نسبيًا، خاصة الإصدار 1400 × 2200 × 70 ملم.
تواجه صواني الفرن الكبيرة التي تعمل تحت أحمال ثقيلة وفي درجات حرارة مرتفعة العديد من المخاطر الهندسية.

تشوه درجة الحرارة العالية
عند درجات حرارة الكربنة التي تقترب من 1000 درجة مئوية، تقل القوة الميكانيكية للسبائك المقاومة للحرارة مقارنة بظروف درجة حرارة الغرفة.
إذا لم يتم تصميم هيكل الدعم بشكل صحيح، فقد يواجه الدرج ما يلي:

• ترهل،

• التواء,

• تشوه محلي،

• أو تشويه الأبعاد الدائم.


بالنسبة لدرج بحجم 1400 × 2200 مم، يصبح هذا مهمًا بشكل خاص.

تحميل الفرن الثقيل
وفقا لمعلومات التشغيل الخاصة بالعميل، يمكن أن تصل ظروف تحميل الفرن إلى:

• 2.8 طن لتكوين الفرن 2200 × 1400 مم

• حوالي 2 طن لتكوين 1600 × 1400 مم


وأشار العميل أيضًا إلى أن متطلبات تحميل الدرج قد تكون قريبة من حالة التحميل الإجمالية للفرن في بعض التطبيقات.
وهذا يتطلب تصميم الدرج لتوفير توزيع فعال للحمل عبر مساحة سطح كبيرة.

التغير السريع في درجة الحرارة أثناء تبريد الزيت
تتضمن دورة المعالجة الحرارية ما يلي:
الكربنة عند درجة حرارة تصل إلى 1000 درجة مئوية → تبريد الزيت عند درجة حرارة 100 درجة مئوية تقريبًا
وهذا يمثل اختلافًا كبيرًا في درجة الحرارة.
التعرض المتكرر لهذه الدورات يمكن أن يولد:

• الإجهاد الحراري,

• التعب الحراري

• تشويه,

• تركيز الإجهاد حول المفاصل،

• والتدهور الهيكلي التدريجي.


لذلك يحتاج هيكل الدرج إلى الأخذ في الاعتبار كلاً من التحميل الثابت والتدوير الحراري المتكرر.

التصميم الهندسي للسبائك FH®
قامت شركة FH® Alloy بتطوير هيكلين مخصصين للدرج بناءً على أحجام الفرن وظروف التحميل الخاصة بالعميل.

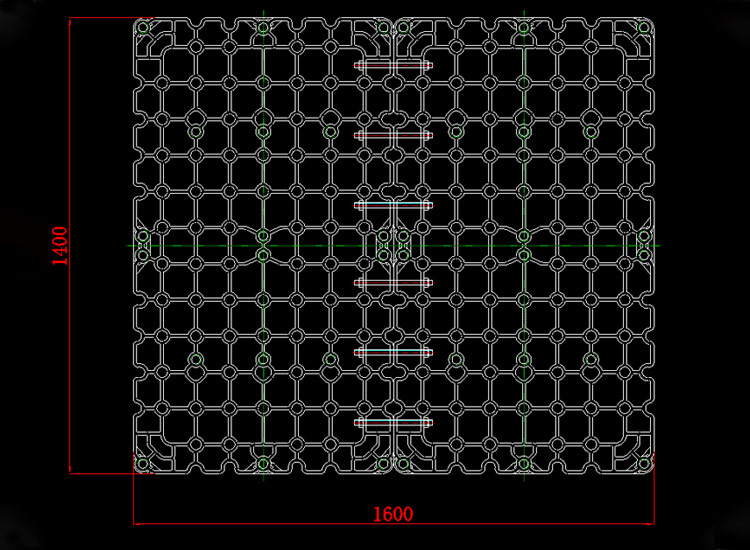

صينية قاعدة مقاس 1400 × 1600 × 70 ملم
تم تصميم الدرج الأول بأبعاد إجمالية:
1400 × 1600 × 70 ملم
يستخدم الهيكل تخطيطًا حاملًا متكررًا من نوع الشبكة لتوزيع الحمل عبر سطح الدرج.
يتضمن التصميم أيضًا مواضع اتصال ودعم ذات موقع استراتيجي بحيث يمكن للدرج العمل مع الأعمدة الرأسية القابلة للإزالة عند الحاجة.
وشملت أهداف التصميم الرئيسية ما يلي:

• صلابة درجة الحرارة العالية،

• توزيع الحمل,

• تقليل النطاق غير المدعوم،

• التوافق مع الأعمدة القابلة للإزالة،

• وتحميل الفرن العملي.

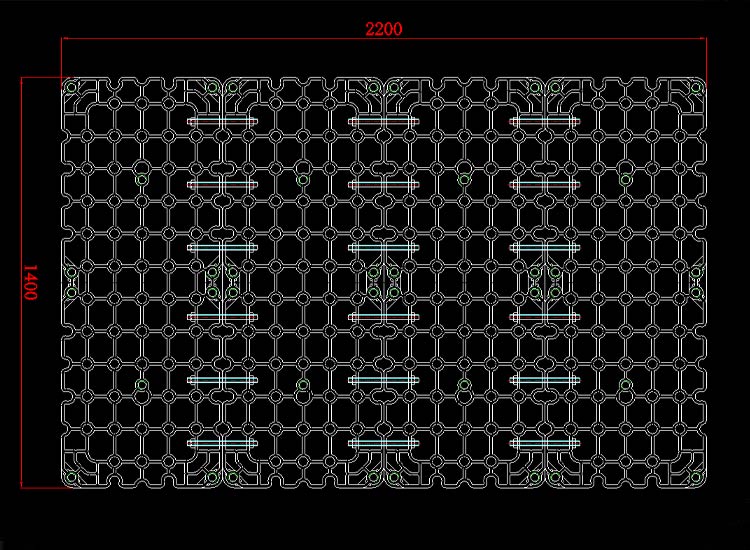

1400 × 2200 × 70 ملم Base Tray
التصميم الثاني كان عبارة عن صينية أكبر:
1400 × 2200 × 70 ملم
وبسبب الطول المتزايد، أصبحت السيطرة الهيكلية أكثر أهمية.
يتضمن الرسم النهائي أقسامًا هيكلية متعددة ووصلات معززة للحفاظ على الاستقرار في منطقة العمل الأكبر.
تم تطوير الإصدار 2200 مم ليناسب ظروف الفرن بأحمال تصل إلى 2.8 طن تقريبًا.
وقد شمل التركيز الهندسي ما يلي:

• التحكم في التشوه طويل المدى،

• تحسين نقل الحمل،

• توزيع الضغط عبر الهيكل ،

• والحفاظ على التعامل العملي والتجميع.


التصميم الهيكلي من نوع الشبكة
يستخدم كلا مفهومي الدرج بنية شبكية مفتوحة.
يوفر هذا النوع من الهياكل العديد من المزايا في تطبيقات المعالجة الحرارية.
تحسين توزيع الحمل
تساعد أضلاع الدعم المترابطة على نقل الأحمال عبر مسارات هيكلية متعددة بدلاً من تركيز الضغط في عدد صغير من الأعضاء.
انخفاض الوزن الذاتي
يوفر الهيكل المفتوح كفاءة هيكلية عالية دون جعل الدرج بأكمله صلبًا وثقيلًا بشكل غير ضروري.
تداول أفضل للعملية
تسمح الهندسة المفتوحة لجو الفرن ووسائط التبريد بالتحرك عبر الدرج بشكل أكثر فعالية.
إدارة التمدد الحراري
يمكن أن يساعد هيكل الشبكة المصمم بشكل صحيح في استيعاب التمدد الحراري أثناء دورات التسخين والتبريد المتكررة.

تصميم عمود قابل للإزالة
طلب العميل على وجه التحديد:

• الأعمدة التي يمكن إزالتها بسهولة حسب الحمل.


ولذلك قامت سبائك FH® بدمج مواضع تركيب الأعمدة في تصميم الدرج.
يتيح ذلك للعميل تكوين التركيبات وفقًا لمتطلبات التحميل المختلفة.
عند الحاجة إلى دعم رأسي إضافي، يمكن تثبيت الأعمدة في المواضع المخصصة.
عندما لا يتطلب إعداد الإنتاج ذلك، يمكن إزالة الأعمدة.
وهذا يوفر مرونة أكبر مقارنة بهيكل التثبيت الثابت تمامًا.

التصميم يعتمد على الحمل الفعلي للفرن
كان أحد الاعتبارات الرئيسية في هذا المشروع هو أن أحجام الأفران المختلفة لها قدرات تحميل مختلفة.
على سبيل المثال:
فرن 2200×1400
الحمل التقريبي للفرن:
2.8 طن
فرن 1600×1400
الحمل التقريبي للفرن:
2 طن
بدلاً من استخدام نفس الهيكل تمامًا لكل حجم فرن، قامت FH® Alloy بتقييم العلاقة بين:
حجم الدرج، موضع دعم حمل الفرن، في ظروف درجات الحرارة العالية
وتطوير التصاميم وفقا لذلك.

من معلمات التشغيل إلى الرسومات الهندسية النهائية
اتبع هذا المشروع عملية هندسية كاملة.
معلومات فرن العملاء
↓
مراجعة عملية المعالجة الحرارية
↓
تحميل تحليل المتطلبات
↓
تطوير المفهوم الهيكلي
↓
تحديد موضع العمود القابل للإزالة
↓
الرسم الهندسي
↓
التصنيع
↓
التفتيش
↓
شحنة
قدم العميل ظروف الفرن بدلاً من الرسومات النهائية، وقامت شركة FH® Alloy بتحويل هذه المتطلبات إلى تصميمين لصينية قاعدة جاهزة للإنتاج.

مواصفات المشروع

لماذا يختلف هذا المشروع عن التصنيع من البناء إلى الطباعة
تبدأ العديد من مشاريع تركيبات المعالجة الحرارية برسم كامل للعميل.
هذا المشروع لم.
قدم العميل البولندي معلومات عن العملية والأفران، بينما تحملت FH® Alloy مسؤولية تحويل تلك المتطلبات إلى حل هندسي عملي.
وبالتالي يوضح المشروع قدرة FH® Alloy في:

• تحليل التطبيق،

• التنمية الهيكلية،

• تصميم صينية كبيرة الحجم,

• هندسة تركيبات الأحمال الثقيلة,

• تصميم الدعم القابل للإزالة،

• تحضير الرسم,

• التصنيع,

• والتسليم النهائي .


تعتبر هذه الإمكانية ذات قيمة خاصة للعملاء الذين يعرفون ظروف الفرن الخاص بهم ولكن ليس لديهم بعد رسم نهائي للتركيبات.

تصميم مخصص لصينية المعالجة الحرارية من FH® Alloy
شركة Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (سبائك FH®) designs and manufactures customized heat treatment tooling for demanding industrial furnace applications.
تشمل مجموعة منتجاتنا ما يلي:

• صواني قاعدة المعالجة الحرارية

• صواني فرن الكربنة

• تركيبات إخماد الزيت

• سلال المعالجة الحرارية

• تركيبات الفرن

• أدوات الفرن المستمر

• تركيبات فرن الفراغ

• تركيبات فرن الحفرة

• مكونات سبائك مقاومة للحرارة مخصصة


يمكن للعملاء تقديم رسومات كاملة أو معلومات هندسية أساسية مثل:
حجم الفرن درجة الحرارة الحمل عملية المعالجة الحرارية طريقة التبريد معلومات الشغل
يمكن لـ FH® Alloy بعد ذلك دعم المشروع بدءًا من التصميم الهندسي وحتى التصنيع.
