FH® 1.4848 تركيبات الفرن من النوع الجيد للمعالجة الحرارية للأجزاء على شكل حرف U

العلامة التجارية: إف إتش®

شهادة: ISO9001، ISO14001

المادة: فولاذ مقاوم للحرارة

درجة المادة: 1.4848 (ZG40Cr25Ni20Si2)

الحجم: φ1200x1700mm أو مخصصة وفقا للرسومات الخاصة بك

درجة حرارة التشغيل: 1030 درجة مئوية

طريقة التبريد: تبريد حمام الملح

موك: 2 قطعة

إف إتش® Heat Treatment Fixtures — High temperature resistant, customizable industrial heat treatment fixtures by Wuxi Junteng Fanghu Alloy Technology Co., Ltd., compatible with IPSEN, AICHELIN, AFC, SECO/WARWICK, SURFACE, INDUCTOTHERM, IVA SCHMETZ, ECM, ALD, MATTSA, FENGDONG, POWERMAX, CODERE, NABERTHERM, DOWA, CAN-ENG, SANYONG, TENOVA and other global furnace brands.

اتصل بنا

FH® 1.4848 نظام تركيب الفرن من النوع الجيد

الفوائد الرئيسية

حقيقي 1.4848 (ZG40كر25ني20سي2)
محتوى أعلى من النيكل والكروم والسيليكون مقارنة بـ 310S - قوة زحف استثنائية ومقاومة للكربنة عند درجات حرارة تصل إلى 1050 درجة مئوية.
حل النظام الكامل
الشبكة العلوية للسلال الوسيطة لدرج القاعدة - مصممة كنظام متكامل للتكديس المستقر والتدفق الأمثل للغاز.
تحمل الحمولة الثقيلة
تعمل الهياكل المضلعة المقواة وأقدام الدعم على توزيع الوزن بالتساوي - وتدعم الأكوام الطويلة من الأجزاء أو السلال المتعددة دون ترهل المركز.
أداء مضاد للكربنة
يشكل المحتوى العالي من السيليكون (1.5-2.5%) حاجزًا SiO₂ ضد اختراق الكربون - مما يطيل عمر الخدمة في الأجواء الغنية بالكربنة.
تحسين تداول الغاز
تسمح الأقدام المرتفعة على صينية القاعدة بأنماط الشبكة المفتوحة للغاز الساخن بالتدفق حول جميع الأسطح - تسخين موحد من الأسفل إلى الأعلى.
التكوين المخصص
دائرية أو مستطيلة - تتناسب بدقة مع القطر الداخلي للفرن. خيارات مجزأة لأقطار كبيرة.

المواصفات الفنية

المعلمة	القيمة
مادة	1.4848 (ZG40Cr25Ni20Si2) – معتمد
ماكس. درجة الحرارة المستمرة	1050 درجة مئوية
درجة حرارة الذروة على المدى القصير.	1100 درجة مئوية
ماكس. الحمولة الإجمالية	500 - 2000 كجم (حسب التصميم)
تلفيق	اللحام الدقيق بالليزر/TIG أو الصب الاستثماري
الشكل	دائرية (قياسية) أو مستطيلة
أقطار قياسية	600 مم، 800 مم، 1000 مم، 1200 مم (متاح حسب الطلب)
عمر الخدمة المتوقع	400 – 600 دورة كربنة
مادة test certificate (MTC) weld/cast inspection report included with every FH® system

لماذا تختار تركيبات الفرن ذات النوع الجيد FH® 1.4848؟
1. 1.4848 – الاختيار الأفضل للأفران ذات النوع الجيد

الملكية	310S	1.4848	ميزة
قوة الزحف عند 1000 درجة مئوية	خط الأساس	40%	ترهل أقل
مكافحة الكربنة	معتدل	عالية	حياة أطول في جو غني
مقاومة الأكسدة	جيد	ممتاز	تحجيم أقل
مقاومة التعب الحراري	جيد	متفوقة	شقوق أقل
دورة حياة نموذجية	150-250	400-600	400-600

2. النظام الكامل – مصمم للعمل معًا

مكون	وظيفة	الميزة الرئيسية
صينية القاعدة	الأساس، تدفق الغاز	أقدام مرتفعة، وأضلاع معززة
سلال التراص	احتواء الجزء	شبكة مفتوحة، حواف ناعمة
الشبكة العليا	تأمين الطبقة العليا	احتباس الوزن، مضاد للطرف

3. تكنولوجيا مكافحة الكربنة
في أفران الكربنة من النوع الجيد، يخترق الكربون التركيبات العادية ويهشمها. تتميز تركيبات FH® 1.4848 بما يلي:

محتوى عالي من السيليكون – يشكل حاجز SiO₂ مستقر
معالجة ما قبل الأكسدة - تخلق طبقة Cr₂O₃ واقية
تشطيب سطحي كثيف – يقلل من التصاق الكربون

4. مصممة لتحديات الفرن من النوع الجيد

التحدي	حل FH®
مداخن ثقيلة (طولها 2-3 أمتار)	عززت الأضلاع سبيكة قوة زحف عالية
الطبقة السفلية تسخين غير متساوي	أقدام مرتفعة أنماط شبكية مفتوحة
من الصعب إزالة الوصول إلى الأعلى	خيارات مجزأة لأقطار كبيرة
الإجهاد الحراري للدراجات	زوايا مدورة اللحامات تخفيف الضغط

التطبيقات

أفران الكربنة من النوع الجيد/الحفرة
أفران نيترة الكربون من النوع الجيد
أفران التلدين من النوع الجيد (درجة حرارة عالية)
أفران تصلب من النوع الجيد
الأجزاء: التروس الكبيرة، والأعمدة، والخواتم، والقوالب، والأدوات، والمسبوكات الثقيلة، والأنابيب الطويلة

جدول درجات المواد:

فولاذ مقاوم للحرارة
/	غيغابايت	الدين	أستم	جيس	التركيب الكيميائي (٪)								درجة حرارة التشغيل القصوى
/	غيغابايت	الدين	أستم	جيس	C	Si	من	Cr	Ni	ملحوظة / سي بي	مو	أخرى	درجة حرارة التشغيل القصوى
1	ZG40Cr27Ni4	1.4823	عالية الدقة	SCH11	0.30 - 0.50	.002.00	.001.00	24.00 - 28.00	4.00 - 6.00	-	.50.50	-	1050 درجة مئوية
2	ZG40Cr22Ni10	1.4826	التردد العالي	SCH12	0.30 - 0.50	1.00 - 2.50	.002.00	19.00 - 23.00	8.00 - 12.00	-	.50.50	-	950 درجة مئوية
3	ZG30Cr28Ni10	-	سعادة	SCH17	0.20 - 0.50	.002.00	.002.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050 درجة مئوية
4	ZG40Cr25Ni12	1.4837	سمو	SCH13	0.30 - 0.50	1.00 - 2.50	.002.00	24.00 - 27.00	11.00 - 14.00	-	.50.50	-	1050 درجة مئوية
5	ZG30Cr28Ni16	-	مرحبًا	SCH18	0.20 - 0.50	.002.00	.002.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100 درجة مئوية
6	ZG40Cr25Ni20Si2	1.4848	هونج كونج	SCH21	0.30 - 0.50	.751.75	.51.50	23.00 - 27.00	19.00 - 22.00	-	.50.50	-	1100 درجة مئوية
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	.002.00	.002.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100 درجة مئوية
8	ZG40Cr19Ni39	1.4865	هو	SCH20	0.35 - 0.75	.52.50	.002.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020 درجة مئوية
9	ZG40Cr15Ni35	1.4806	إتش تي	SCH15	0.35 - 0.70	.002.00	.002.00	15.00 - 19.00	33.00 - 37.00	-	.50.50	-	1000 درجة مئوية
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	.002.00	.002.00	24.00 - 28.00	33.00 - 37.00	0.80 - 1.80	.50.50	-	1100 درجة مئوية
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	.002.00	18.00 - 21.00	36.00 - 39.00	1.20- 1.80	.50.50	-	1100 درجة مئوية
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	.002.00	23.00 - 25.00	23.00 - 25.00	0.80 - 1.80	.50.50	-	1050 درجة مئوية
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	.002.00	24.00 - 28.00	33.00 - 37.00	-	.50.50	-	1100 درجة مئوية
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	.002.00	19.00 - 21.00	31.00 - 33.00	0.50 - 1.50	.50.50	-	1050 درجة مئوية
15	ZG45Cr12Ni60	-	الأب	-	0.35 - 0.75	.002.00	.002.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100 درجة مئوية
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	.002.00	.002.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100 درجة مئوية
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	.51.50	27.00 - 30.00	.001.00	.50.50	.50.50	كو:48.0 - 52.0	1200 درجة مئوية
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27.00 - 29.00	-	1.50 - 2.50	.50.50	كو:48.0 - 52.0	1200 درجة مئوية
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	.51.50	27.00 - 30.00	47.00 - 50.00	-	.50.50	ث:4.0 - 5.5	1200 درجة مئوية

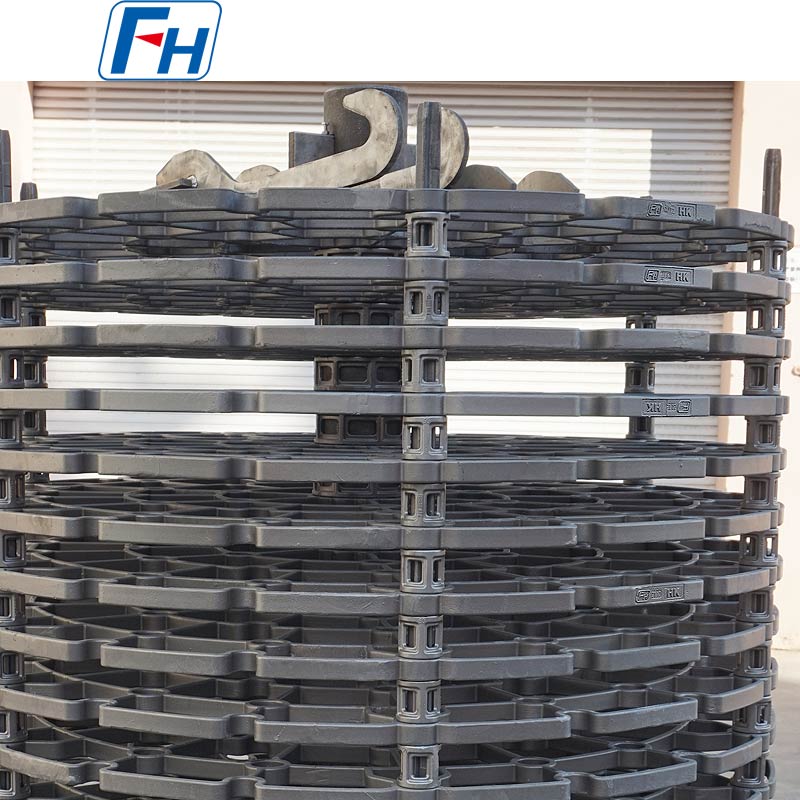

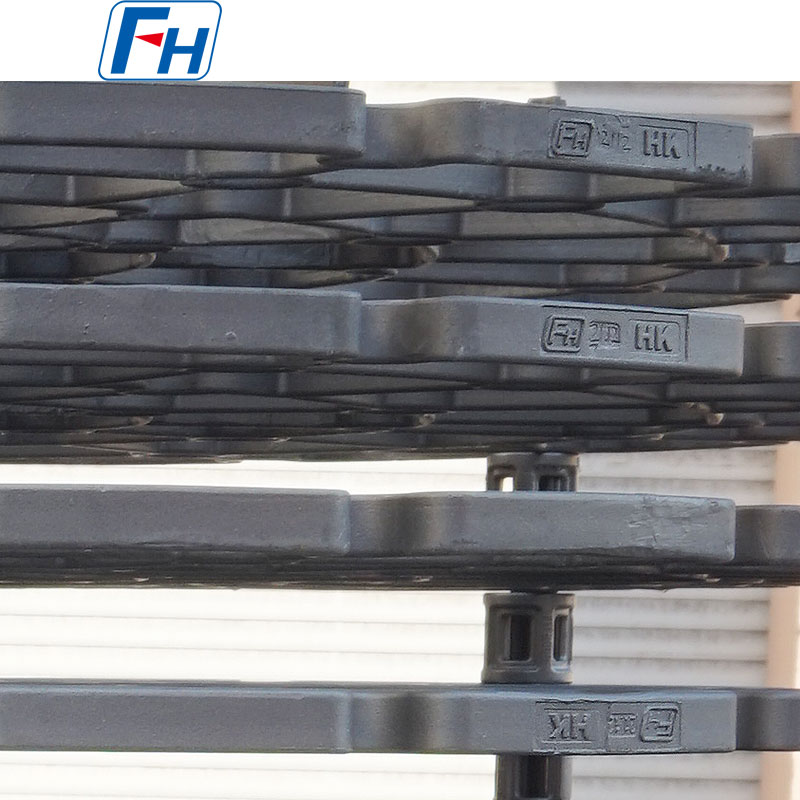

صور أصلية لتركيبات المعالجة الحرارية FH®

عملية الطلب

يتم توفير القطر الداخلي للفرن (أو L×W)، والعمق، وطريقة الوصول
مشاركة أبعاد الجزء ووزن الحمولة الأقصى لكل دفعة ودرجة حرارة التشغيل
تحديد الجو (الكربنة، نيترة الكربون، التلدين، وما إلى ذلك)
يقترح مهندسو FH® تخطيطًا ثلاثي الأبعاد لتصميم النظام بالكامل
تأكيد كميات المكونات (عدد السلال في صينية القاعدة الواحدة)
الإنتاج: 15-25 يوم عمل
يشمل التسليم: MTC، تقارير الفحص، مخطط التجميع، دليل العناية

التعليمات:

س 1: ما الذي يتضمنه نظام تركيب الفرن من نوع البئر FH® الكامل؟
ج: يتضمن النظام القياسي ثلاثة مكونات:

صينية القاعدة - توضع في قاع الفرن مع أقدام مرتفعة لتدوير الغاز
سلال التراص - قم بحمل الأجزاء وتكديسها فوق بعضها البعض
الشبكة العلوية - تعمل على تأمين الطبقة العليا وتمنع الانقلاب

تم تصميم جميع المكونات للعمل معًا من أجل التكديس المستقر والتسخين الموحد. التكوينات المخصصة متاحة.

س 2: كيف يمكنني تحديد حجم التركيب المناسب لفرن البئر الخاص بي؟
ج: نحتاج إلى ثلاثة قياسات:

القطر الداخلي (أو الطول × العرض للأفران المستطيلة)
العمق القابل للاستخدام (من قاع الفرن إلى أدنى نقطة تداخل)
قطر الفتح العلوي (لتخليص التثبيت)

ستقوم FH® بعد ذلك بتصميم التركيبات التي تتناسب مع الخلوص المناسب لتدفق الغاز والتمدد الحراري.

س3: لماذا أحتاج إلى أقدام مرفوعة على درج القاعدة؟
ج: تؤدي الأقدام المرتفعة إلى إنشاء فجوة (عادةً ما بين 50 إلى 150 مم) بين صينية القاعدة وقاع الفرن. وهذا يسمح للغاز الساخن أو الغلاف الجوي بالتدفق تحت السلة السفلية، مما يضمن تسخينًا موحدًا من الأسفل إلى الأعلى. بدون أقدام مرتفعة، تسخن الطبقة السفلية بشكل أبطأ وغير متساو.

س 4: هل يمكن استخدام تركيبات FH® في أفران الكربنة والنيترة؟
ج: نعم، تقدم FH® حلول التركيبات لكلا التطبيقين. ومع ذلك، نوصي بتركيبات مخصصة لكل نوع من أنواع الأجواء عندما يكون ذلك ممكنًا - فالتحويل بين الكربنة والنيترة يمكن أن يؤدي إلى تسريع تدهور السطح. يرجى تحديد الجو الخاص بك عند الطلب حتى نتمكن من التوصية بالتصميم الأمثل.

س 5: يحتوي فرن البئر الخاص بي على فتحة علوية صغيرة. كيف أقوم بتثبيت التركيبات الكبيرة؟
ج: بالنسبة للأفران ذات الفتحة العلوية الأصغر من القطر الداخلي، تقدم FH® تصميمات مجزأة:
