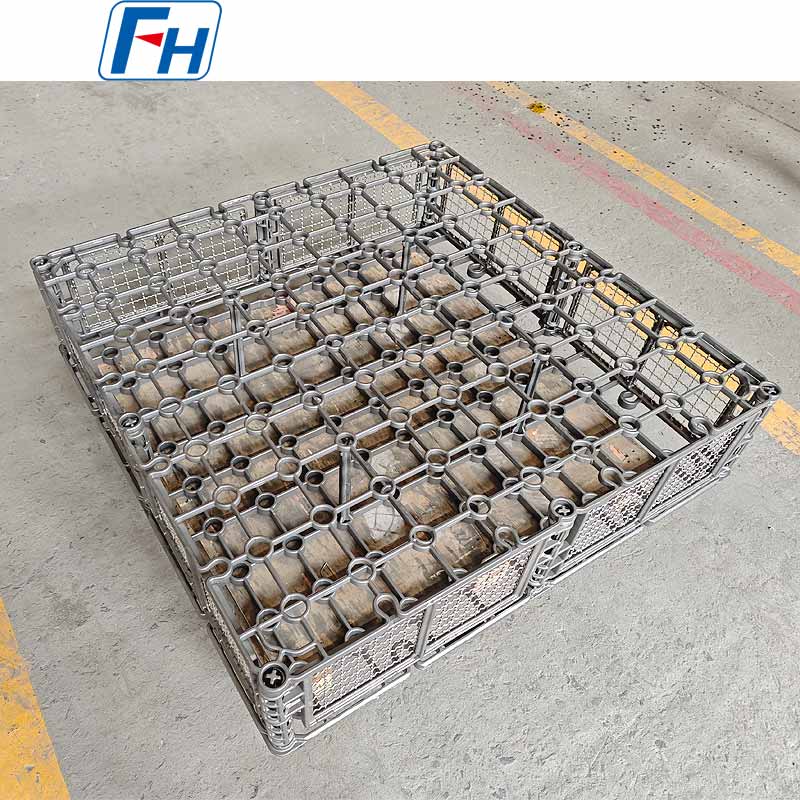

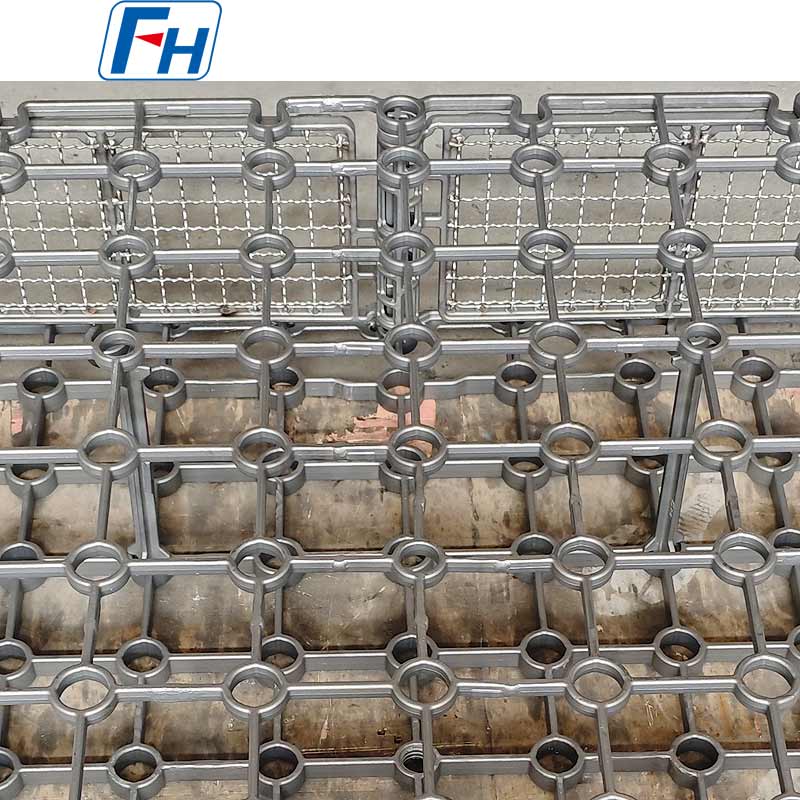

سلال الشحن المجمعة لفرن حمام الملح من FH®
الفوائد الرئيسية
- تصميم وحدات / مزيج
القاعدة المتشابكة، والجدران الجانبية، والفواصل، والإطارات المعلقة - قم بتكوين أحجام سلة متعددة من مجموعة واحدة من المكونات. - تصميم خاص بحمام الملح
منطقة مفتوحة مثالية لتصريف الملح بسرعة عند رفعه من الفرن - مما يقلل من حمل الملح وخسائر السحب. - مواد مقاومة للتآكل
سبائك خاصة مختارة لبيئات الملح المنصهر (كلوريد، نترات، سيانيد، أو حمامات ملح محايدة) - تقاوم التنقر والهجوم الحبيبي. - مقاومة للصدمات الحرارية
تم تصميمه ليتحمل الغمر المتكرر في الملح المنصهر بدرجة حرارة 500-1050 درجة مئوية يليه التبريد - بدون تشقق أو تشويه. - هندسة الصرف السريع
قضبان سفلية مائلة أو مدببة، وفتحات تصريف كبيرة، وأسطح غير لاصقة - يتدفق الملح بسرعة، مما يقلل من التبريد والتصلب في السلة. - سهولة الصيانة والإصلاح
يمكن استبدال المكونات المعيارية بشكل فردي - لا داعي للتخلص من السلة بأكملها عندما يتآكل أحد الأقسام.
المواصفات الفنية
| المعلمة | القيمة |
| مواد نموذجية | 310S، 1.4849، 2.4879، إنكونيل 600/625، RA330 (درجات حمام الملح) |
| ماكس. درجة الحرارة المستمرة | 500 درجة مئوية – 1200 درجة مئوية (حسب المادة ونوع الملح) |
| توافق حمام الملح | كلوريد، نترات، سيانيد، محايد، كلوريد الباريوم |
| منطقة الصرف مفتوحة | ≥60% من السطح السفلي (قياسي) |
| اتصال وحدات | قفل الدبوس / المنسدلة / الترباس معًا (لا يوجد لحام في الموقع) |
| ماكس. تحميل | 50 – 2000 كجم (حسب التصميم) |
| الأحجام القياسية | 400×400 مم، 500×500 مم، 600×600 مم قاعدة (مخصص متاح) |
| عمر الخدمة المتوقع | 150 – 400 دورة (حسب نوع الملح ودرجة الحرارة) |
| بيان مدى ملاءمة التآكل لشهادة اختبار المواد (MTC) المتضمن مع كل نظام FH® | |
لماذا تختار سلال FH® Salt Bath المعيارية؟
1. مصمم خصيصًا لتحديات حمام الملح
| التحدي | حل FH® |
| تآكل الملح المنصهر | سبائك حمام الملح الخاصة ذات الأسطح الملساء |
| حمل الملح / السحب للخارج | فتحات صرف كبيرة مدببة |
| الصدمة الحرارية عند الغمر | زوايا مستديرة للبناء لتخفيف التوتر |
| تصلب الملح على السلة | سطح غير لاصق، تصميم سهل التنظيف |
| أحجام أجزاء مختلفة في كل شوط | وحدات - إعادة التكوين بدون سلة جديدة |
2. وحدات/مجتمعة = مرنة وفعالة من حيث التكلفة
| السيناريو | سلة ثابتة | نظام FH® المعياري |
| تغيير حجم الجزء | بحاجة إلى سلة جديدة | إعادة تكوين الوحدات |
| قسم واحد يرتدي | استبدال السلة بأكملها | استبدل الوحدة التالفة فقط |
| مساحة تخزين | سلال مخصصة متعددة | مجموعة واحدة من الوحدات |
| الاستثمار الأولي | أقل لكل سلة | هناك حاجة إلى سلال أعلى ولكن أقل |
3. اختيار المواد لحمامات الملح
| نوع الملح | نطاق درجة الحرارة | المواد الموصى بها |
| ملح النترات (تلطيف) | 150-550 درجة مئوية | 310S أو الكربون الصلب |
| ملح محايد (تصلب) | 800-900 درجة مئوية | 310س، 1.4849 |
| فولاذ عالي السرعة (كلوريد) | 1000-1100 درجة مئوية | 1.4849 أو إنكونيل 600 |
| ملح السيانيد (الكربنة) | 800-950 درجة مئوية | 1.4849 (اهتمام خاص بالتهوية) |
| كلوريد الباريوم | 900-1200 درجة مئوية | إنكونيل 600/625 |
4. الصرف السريع – تقليل فقدان الملح
كل كيلوغرام من الملح يتم إخراجه من الفرن يكلف المال ويخلق مشاكل في التدبير المنزلي. تتميز سلال الحمام الملحية FH® بما يلي:
- الحد الأدنى 60٪ من المساحة السفلية المفتوحة
- قضبان مدببة أو مستديرة – يسيل الملح بدلاً من الالتصاق
- سطح أملس وغير لاصق
- توصيات سرعة الرفع الأمثل
التكوينات القياسية
- التكوين أ – طبقة واحدة
إطار التعليق الأساسي فقط - للأجزاء الفردية الكبيرة والثقيلة - التكوين ب – متعدد الطبقات مع فواصل
الجدران الجانبية الأساسية 2-3 مستويات فاصلة - للأجزاء المتوسطة المكدسة بشكل منفصل - التكوين ج - سلة الأجزاء الدقيقة
غطاء داخلي مثقوب - للأجزاء الصغيرة مثل السحابات والدبابيس - التكوين د – مكدس عالي الكثافة
جدران جانبية كاملة الارتفاع مع فواصل متعددة - لكثافة الأجزاء العالية
جميع التكوينات قابلة للتبديل باستخدام نفس الوحدة الأساسية.
التطبيقات
- تصلب حمام الملح (فولاذ الأدوات، فولاذ عالي السرعة)
- تقسية حمام الملح (أملاح النترات)
- حمام الملح الكربنة / نيترة الكربون (أملاح السيانيد)
- Martempering / austempering
- معالجة المحاليل للسبائك غير الحديدية
- الأجزاء: التدريبات، الصنابير، القوالب، اللكمات، التروس، الينابيع، السحابات، الأدوات / التركيبات
جدول درجات المواد:
| فولاذ مقاوم للحرارة | |||||||||||||
| / | غيغابايت | الدين | أستم | جيس | التركيب الكيميائي (٪) | درجة حرارة التشغيل القصوى | |||||||
| C | سي | من | كر | ني | ملحوظة / سي بي | مو | أخرى | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | عالية الدقة | SCH11 | 0.30 - 0.50 | .002.00 | .001.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | .50.50 | - | 1050 درجة مئوية |
| 2 | ZG40Cr22Ni10 | 1.4826 | التردد العالي | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | .50.50 | - | 950 درجة مئوية |
| 3 | ZG30Cr28Ni10 | - | سعادة | SCH17 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 درجة مئوية |
| 4 | ZG40Cr25Ni12 | 1.4837 | سمو | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | .50.50 | - | 1050 درجة مئوية |
| 5 | ZG30Cr28Ni16 | - | مرحبًا | SCH18 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100 درجة مئوية |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | هونج كونج | SCH21 | 0.30 - 0.50 | .751.75 | .51.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | .50.50 | - | 1100 درجة مئوية |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | .002.00 | .002.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100 درجة مئوية |
| 8 | ZG40Cr19Ni39 | 1.4865 | هو | SCH20 | 0.35 - 0.75 | .52.50 | .002.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020 درجة مئوية |
| 9 | ZG40Cr15Ni35 | 1.4806 | إتش تي | SCH15 | 0.35 - 0.70 | .002.00 | .002.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | .50.50 | - | 1000 درجة مئوية |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | .002.00 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | .50.50 | - | 1100 درجة مئوية |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | .50.50 | - | 1100 درجة مئوية |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | .50.50 | - | 1050 درجة مئوية |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | .50.50 | - | 1100 درجة مئوية |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | .002.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | .50.50 | - | 1050 درجة مئوية |
| 15 | ZG45Cr12Ni60 | - | الأب | - | 0.35 - 0.75 | .002.00 | .002.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100 درجة مئوية |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | .002.00 | .002.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100 درجة مئوية |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | .51.50 | 27.00 - 30.00 | .001.00 | .50.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | .51.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | .50.50 | ث:4.0 - 5.5 | 1200 درجة مئوية |
صور أصلية لتركيبات المعالجة الحرارية FH®
عملية الطلب
1. توفير:
- نوع الملح ودرجة حرارة التشغيل
- أبعاد عمل الفرن (العمق أو القطر أو العرض)
- نطاق حجم الجزء (الحد الأدنى إلى الحد الأقصى)
- وزن الدفعة لكل دورة
- طريقة الرفع (خطاف الرافعة، الكماشة اليدوية، الرافعة الآلية)
2. تقترح FH® ما يلي:
- درجة المواد على أساس كيمياء الملح
- التكوين المعياري (القاعدة التي الوحدات النمطية)
- تحسين الصرف الصحي
- رسم CAD للموافقة عليها
3. الإنتاج: 10-20 يوم عمل
4. يشمل التسليم: MTC، تعليمات التجميع، دليل العناية بالحمام الملحي
التعليمات:
س1: لماذا أحتاج إلى سلة خاصة لأفران حمام الملح؟ ألا يمكنني استخدام سلة التقسية العادية؟
ج: السلال العادية ليست مصممة للملح المنصهر. فهي تحبس الملح في الزوايا والأقسام المغلقة، مما يؤدي إلى:
- حمل الملح المفرط (النفايات والفوضى)
- تصلب الملح داخل الأنابيب أو المقاطع المجوفة (من المستحيل تنظيفها)
- تسارع التآكل من الملح الراكد
- تكسير الصدمة الحرارية
تتميز سلال الحمام الملحية FH® بتصريف مفتوح وأسطح غير لاصقة وسبائك مقاومة للتآكل.
س2: ماذا تعني كلمة "معيارية" ولماذا هي مفيدة؟
ج: تعني الوحدات أن السلة مبنية من مكونات قابلة للتبديل - القاعدة، والجدران الجانبية، والفواصل، والإدخالات. الفوائد:
- قاعدة واحدة تعمل بارتفاعات جانبية وفواصل مختلفة
- قم بتغيير التكوين لأحجام الأجزاء المختلفة دون شراء سلة جديدة
- استبدل الأجزاء البالية فقط بدلاً من السلة بأكملها
- تنظيف أسهل - تفكيك للوصول الكامل
س3: كيف أمنع الملح من الالتصاق بالسلة بعد إزالته؟
ج: ثلاثة عوامل:
- التصميم - الجزء السفلي المفتوح والقضبان المدببة تسمح بتصريف الملح بسرعة
- تشطيب السطح - سطح أملس وغير لاصق (مسفوع بالرصاص أو مؤكسد مسبقًا)
- سرعة الرفع - اسحب ببطء (2-4 ثواني لكل 100 ملم) للسماح بالتصريف
تم تحسين سلال FH® لتناسب الثلاثة جميعًا.
س4: كيف أقوم بتنظيف بقايا الملح من السلة؟
ج: بعد كل استخدام، اترك السلة لتبرد ثم:
- انقعها في الماء الساخن لإذابة أملاح النترات/النتريت (اجمع ماء الشطف - لا تصرفه إلى المجاري بدون معالجة)
- بالنسبة لأملاح الكلوريد/السيانيد، اتبع إجراءات السلامة الخاصة بنباتك (عادةً الشطف بالماء مع المعادلة)
- تفجير حبة خفيفة للبقايا العنيدة
لا تستخدم أبدًا فرش الفولاذ الكربوني - فهي تترك جزيئات مدمجة تعزز التآكل.
س5: هل يمكنني استخدام نفس السلة لأنواع مختلفة من الملح (مثل النترات والكلوريد)؟
ج: غير مستحسن. التلوث المتبادل يمكن أن:
- إنشاء تفاعلات كيميائية خطرة (مثل سيانيد النترات)
- تسريع التآكل
نوصي بسلال مخصصة لكل نوع ملح. يمكن لـ FH® وضع علامة على السلال حسب نوع الملح للتعرف عليها بشكل واضح.
س6: سيتم رفع السلة برافعة علوية. هل توفرون عروات الرفع؟
ج: نعم. تشتمل جميع سلال حمام الملح FH® على إطار معلق أو كفالة مع عروات رفع معززة. نحن بحاجة إلى نوع خطاف الرفع وارتفاع الخلوص لتصميم المشاركة المناسبة.
س7: هل يمكنني الحصول على ملحق مثقوب للأجزاء الصغيرة جدًا (على سبيل المثال، دبابيس 2 مم)؟
ج: نعم. نحن نقدم إدخالات مثقوبة قابلة للإزالة أو بطانات شبكية دقيقة تسقط في السلة المعيارية. حجم الثقب من 1 مم إلى أعلى. الملحق قابل للإزالة للتنظيف وتفريغ الأجزاء.
س 8: ما هو الضمان الخاص بك؟
ج: 12 شهرًا ضد عيوب التصنيع (شقوق اللحام، عيوب المواد، سوء ملاءمة الوحدات). يعتمد التآكل والإجهاد الحراري على العملية ولا تتم تغطيتهما - ولكن شركة FH® ستوصي بالمادة المناسبة لحمام الملح الخاص بك لزيادة العمر الافتراضي إلى أقصى حد.
