نظام تركيب الفرن من النوع الجيد FH® | شبكة سلال تكديس صينية القاعدة
الفوائد الرئيسية
- حل النظام الكامل
الشبكة العلوية للسلال الوسيطة لدرج القاعدة - مصممة كنظام متكامل للتكديس المستقر والتدفق الأمثل للغاز. - تحمل الحمولة الثقيلة
تعمل الهياكل المضلعة المقواة وأقدام الدعم على توزيع الوزن بالتساوي - وتدعم الأكوام الطويلة من الأجزاء أو السلال المتعددة دون ترهل المركز. - تحسين تداول الغاز
تسمح الأقدام المرتفعة على صينية القاعدة بأنماط الشبكة المفتوحة للغاز الساخن بالتدفق حول جميع الأسطح - تسخين موحد من الأسفل إلى الأعلى. - عمر خدمة طويل
يقاوم التصنيع الدقيق والتصميم المخفف من الإجهاد الإجهاد الحراري والزحف والهجوم الجوي في ظل ظروف التشغيل العادية. - التكوين المخصص
دائرية أو مستطيلة - تتناسب بدقة مع الأبعاد الداخلية للفرن. خيارات مجزأة لأقطار كبيرة.
مكونات النظام
| مكون | وظيفة | الميزة الرئيسية |
| صينية القاعدة | الأساس للمكدس بأكمله | أقدام مرتفعة لتدفق الغاز، وأضلاع معززة لتوزيع الحمل |
| سلال التراص | عقد وفصل الأجزاء | تصميم شبكي مفتوح، حواف ناعمة، واجهة قابلة للتكديس |
| الشبكة العليا | يؤمن الطبقة العليا | يمنع الانقلاب أثناء المناولة، والحفاظ على الوزن |
المواصفات الفنية
| المعلمة | القيمة |
| درجة حرارة التشغيل. النطاق | 400 درجة مئوية – 1200 درجة مئوية (حسب اختيار المواد) |
| مكونات النظام | صينية القاعدة، سلال التراص، الشبكة العلوية |
| ماكس. الحمولة الإجمالية | 500 - 2000 كجم (حسب التصميم) |
| الشكل | دائرية (قياسية) أو مستطيلة |
| أقطار قياسية | 600 مم، 800 مم، 1000 مم، 1200 مم (متاح حسب الطلب) |
| تلفيق | اللحام الدقيق أو الصب الاستثماري |
| الانتهاء من السطح | ملحومة / مؤكسدة مسبقًا / مفككة بالرصاص |
| اختيار المواد متاح بناءً على درجة حرارة التشغيل والجو | |
لماذا تختار تركيبات الأفران من النوع الجيد FH®؟
1. مصممة لتحديات الفرن من النوع الجيد
| التحدي | حل FH® |
| مداخن ثقيلة (طولها 2-3 أمتار) | تصميم أضلاع معززة عالي القوة |
| الطبقة السفلية تسخين غير متساوي | أقدام مرتفعة أنماط شبكية مفتوحة |
| صعوبة الوصول إلى أعلى التثبيت | خيارات مجزأة لأقطار كبيرة |
| الإجهاد الحراري للدراجات | زوايا مستديرة البناء تخفيف الضغط |
2. أساس حملك بالكامل
الدرج الأساسي يدعم كل شيء فوقه. إذا تراجعت أو تشققت أو فشلت، فستتعرض الدفعة بأكملها للخطر - قد تنقلب الأجزاء، وقد تلتصق السلال، ويصبح التسخين غير متساوٍ. تم تصميم صواني قاعدة FH® خصيصًا لهذا الدور الحاسم.
3. ميزات التصميم المهمة
| ميزة | فائدة |
| ضلع سفلي مقوى | يمنع ترهل المركز تحت الأحمال الثقيلة |
| أقدام داعمة مرتفعة | يسمح بتدفق الغاز تحت الطبقة السفلية – تسخين موحد |
| سطح علوي أملس | قاعدة ثابتة لتكديس السلال |
| نمط الشبكة المفتوحة | أقصى دوران للغاز، الحد الأدنى من الكتلة الحرارية |
| زوايا مدورة (مستطيلة) | يقلل من تركيز التوتر |
| البناء المجزأ (أقطار كبيرة) | سهولة التركيب من خلال الفتح العلوي |
4. عملية نظيفة
- السطح المؤكسد مسبقًا أو المسفوع بالرصاص يقلل من التحجيم الأولي
- تشطيبات اللحام الناعمة تمنع تلف الأجزاء والتصاق الحجم
- تخرج الأجزاء أكثر نظافة - مما يقلل من التنظيف بعد المعالجة
التطبيقات
- أفران الكربنة من النوع الجيد/الحفرة
- أفران نيترة الكربون من النوع الجيد
- أفران التلدين من النوع الجيد
- أفران تصلب من النوع الجيد
- أفران التقسية من النوع الجيد (درجة حرارة متوسطة إلى عالية)
- أفران نيترة الغاز من النوع الجيد
- الأجزاء: التروس الكبيرة، والأعمدة، والخواتم، والقوالب، والأدوات، والمسبوكات الثقيلة، والأنابيب الطويلة
جدول درجات المواد:
| فولاذ مقاوم للحرارة | |||||||||||||
| / | غيغابايت | الدين | أستم | جيس | التركيب الكيميائي (٪) | درجة حرارة التشغيل القصوى | |||||||
| C | سي | من | كر | ني | ملحوظة / سي بي | مو | أخرى | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | عالية الدقة | SCH11 | 0.30 - 0.50 | .002.00 | .001.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | .50.50 | - | 1050 درجة مئوية |
| 2 | ZG40Cr22Ni10 | 1.4826 | التردد العالي | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | .50.50 | - | 950 درجة مئوية |
| 3 | ZG30Cr28Ni10 | - | سعادة | SCH17 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 درجة مئوية |
| 4 | ZG40Cr25Ni12 | 1.4837 | سمو | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | .50.50 | - | 1050 درجة مئوية |
| 5 | ZG30Cr28Ni16 | - | مرحبًا | SCH18 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100 درجة مئوية |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | هونج كونج | SCH21 | 0.30 - 0.50 | .751.75 | .51.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | .50.50 | - | 1100 درجة مئوية |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | .002.00 | .002.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100 درجة مئوية |
| 8 | ZG40Cr19Ni39 | 1.4865 | هو | SCH20 | 0.35 - 0.75 | .52.50 | .002.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020 درجة مئوية |
| 9 | ZG40Cr15Ni35 | 1.4806 | إتش تي | SCH15 | 0.35 - 0.70 | .002.00 | .002.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | .50.50 | - | 1000 درجة مئوية |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | .002.00 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | .50.50 | - | 1100 درجة مئوية |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | .50.50 | - | 1100 درجة مئوية |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | .50.50 | - | 1050 درجة مئوية |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | .50.50 | - | 1100 درجة مئوية |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | .002.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | .50.50 | - | 1050 درجة مئوية |
| 15 | ZG45Cr12Ni60 | - | الأب | - | 0.35 - 0.75 | .002.00 | .002.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100 درجة مئوية |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | .002.00 | .002.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100 درجة مئوية |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | .51.50 | 27.00 - 30.00 | .001.00 | .50.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | .51.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | .50.50 | ث:4.0 - 5.5 | 1200 درجة مئوية |

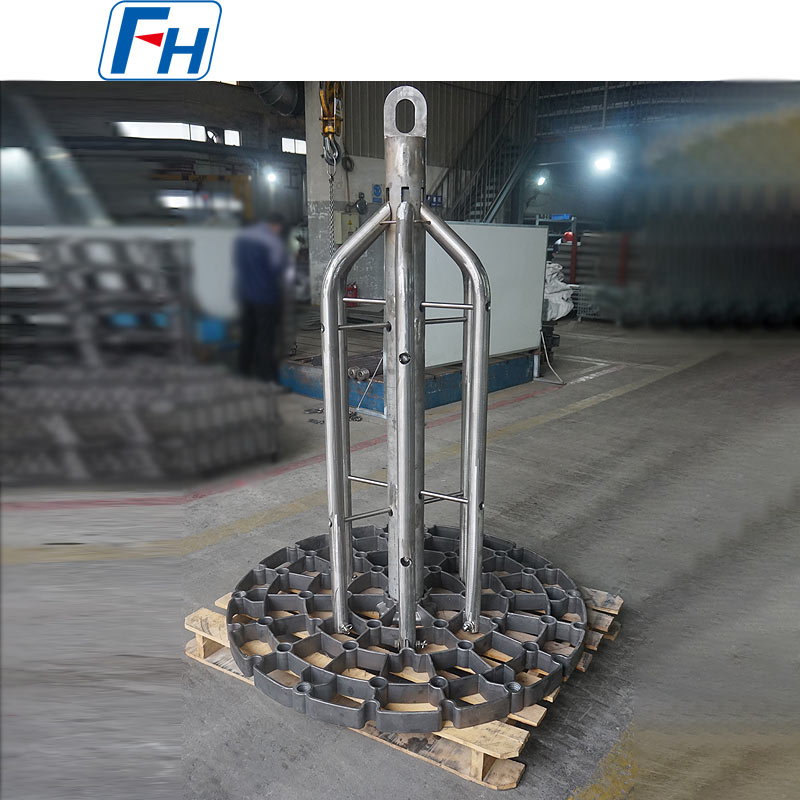

صور أصلية لتركيبات المعالجة الحرارية FH®
عملية الطلب
- يتم توفير القطر الداخلي للفرن (أو L×W)، والعمق، وطريقة الوصول
- مشاركة أبعاد الجزء ووزن الحمولة الأقصى لكل دفعة ودرجة حرارة التشغيل
- تحديد الجو (الكربنة، نيترة الكربون، التلدين، وما إلى ذلك)
- يقترح مهندسو FH® تخطيطًا ثلاثي الأبعاد لتصميم النظام بالكامل
- تأكيد كميات المكونات (عدد السلال في صينية القاعدة الواحدة)
- الإنتاج: 15-25 يوم عمل
- يشمل التسليم: MTC، تقارير الفحص، مخطط التجميع، دليل العناية
التعليمات:
س: ما الذي يتضمنه نظام تركيب الفرن من النوع الجيد FH®؟
ج: سلال تكديس صينية القاعدة ذات الشبكة العلوية - مصممة للعمل معًا.
س: كم عدد السلال التي يمكنني تكديسها؟
ج: يعتمد على عمق الفرن. تقوم FH® بحساب ذلك لك أثناء التصميم.
س: كم من الوقت تستمر التركيبات؟
ج: عادة 300-600 دورة مع الصيانة المناسبة وظروف التشغيل العادية.
س: هل يمكنك صنع تركيبات مخصصة للفرن الخاص بي؟
ج: نعم - الأحجام والأشكال والتصاميم المجزأة هي تخصصنا.
س: ما هو الضمان الخاص بك؟
ج: 12 شهرًا ضد عيوب التصنيع.
