FH® 1.4849 نظام تركيب الفرن من النوع الجيد
الفوائد الرئيسية
- أصلي 1.4849 (X15كرنيسي25-21)
محتوى أعلى من النيكل والكروم والسيليكون مقارنة بـ 310S - قوة زحف استثنائية ومقاومة للكربنة عند درجات حرارة تصل إلى 1050 درجة مئوية. - حل النظام الكامل
الشبكة العلوية للسلال الوسيطة لدرج القاعدة - مصممة كنظام متكامل للتكديس المستقر والتدفق الأمثل للغاز. - تحمل الحمولة الثقيلة
تعمل الهياكل المضلعة المقواة وأقدام الدعم على توزيع الوزن بالتساوي - وتدعم الأكوام الطويلة من الأجزاء أو السلال المتعددة دون ترهل المركز. - أداء مضاد للكربنة
يشكل المحتوى العالي من السيليكون (1.5-2.5%) حاجزًا SiO₂ ضد اختراق الكربون - مما يطيل عمر الخدمة في الأجواء الغنية بالكربنة. - تحسين تداول الغاز
تسمح الأقدام المرتفعة على صينية القاعدة بأنماط الشبكة المفتوحة للغاز الساخن بالتدفق حول جميع الأسطح - تسخين موحد من الأسفل إلى الأعلى. - التكوين المخصص
دائرية أو مستطيلة - تتناسب بدقة مع القطر الداخلي للفرن. خيارات مجزأة لأقطار كبيرة.
المواصفات الفنية
| المعلمة | القيمة |
| مادة | 1.4849 (X15CrNiSi25-21) – معتمد |
| ماكس. درجة الحرارة المستمرة | 1050 درجة مئوية |
| درجة حرارة الذروة على المدى القصير. | 1100 درجة مئوية |
| ماكس. الحمولة الإجمالية | 500 - 2000 كجم (حسب التصميم) |
| تلفيق | اللحام الدقيق بالليزر/TIG أو الصب الاستثماري |
| الشكل | دائرية (قياسية) أو مستطيلة |
| أقطار قياسية | 600 مم، 800 مم، 1000 مم، 1200 مم (متاح حسب الطلب) |
| عمر الخدمة المتوقع | 400 – 600 دورة كربنة |
| مادة test certificate (MTC) weld/cast inspection report included with every FH® system | |
لماذا تختار تركيبات الأفران ذات النوع الجيد FH® 1.4849؟
1. 1.4849 – الاختيار الأفضل للأفران ذات النوع الجيد
| الملكية | 310S | 1.4849 | ميزة |
| قوة الزحف عند 1000 درجة مئوية | خط الأساس | 40% | ترهل أقل |
| مكافحة الكربنة | معتدل | عالية | حياة أطول في جو غني |
| مقاومة الأكسدة | جيد | ممتاز | تحجيم أقل |
| مقاومة التعب الحراري | جيد | متفوقة | شقوق أقل |
| دورة حياة نموذجية | 150-250 | 400-600 | 400-600 |
2. النظام الكامل – مصمم للعمل معًا
| مكون | وظيفة | الميزة الرئيسية |
| صينية القاعدة | الأساس، تدفق الغاز | أقدام مرتفعة، وأضلاع معززة |
| سلال التراص | احتواء الجزء | شبكة مفتوحة، حواف ناعمة |
| الشبكة العليا | تأمين الطبقة العليا | احتباس الوزن، مضاد للطرف |
3. تكنولوجيا مكافحة الكربنة
في أفران الكربنة من النوع الجيد، يخترق الكربون التركيبات العادية ويهشمها. تتميز تركيبات FH® 1.4849 بما يلي:
- محتوى عالي من السيليكون – يشكل حاجز SiO₂ مستقر
- معالجة ما قبل الأكسدة - تخلق طبقة Cr₂O₃ واقية
- تشطيب سطحي كثيف – يقلل من التصاق الكربون
4. مصممة لتحديات الفرن من النوع الجيد
| التحدي | حل FH® |
| مداخن ثقيلة (طولها 2-3 أمتار) | عززت الأضلاع سبيكة قوة زحف عالية |
| الطبقة السفلية تسخين غير متساوي | أقدام مرتفعة أنماط شبكية مفتوحة |
| من الصعب إزالة الوصول إلى الأعلى | خيارات مجزأة لأقطار كبيرة |
| الإجهاد الحراري للدراجات | زوايا مدورة اللحامات تخفيف الضغط |
التطبيقات
- أفران الكربنة من النوع الجيد/الحفرة
- أفران نيترة الكربون من النوع الجيد
- أفران التلدين من النوع الجيد (درجة حرارة عالية)
- أفران تصلب من النوع الجيد
- الأجزاء: التروس الكبيرة، والأعمدة، والخواتم، والقوالب، والأدوات، والمسبوكات الثقيلة، والأنابيب الطويلة
جدول درجات المواد:
| فولاذ مقاوم للحرارة | |||||||||||||
| / | غيغابايت | الدين | أستم | جيس | التركيب الكيميائي (٪) | درجة حرارة التشغيل القصوى | |||||||
| C | Si | من | Cr | Ni | ملحوظة / سي بي | مو | أخرى | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | عالية الدقة | SCH11 | 0.30 - 0.50 | .002.00 | .001.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | .50.50 | - | 1050 درجة مئوية |
| 2 | ZG40Cr22Ni10 | 1.4826 | التردد العالي | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | .50.50 | - | 950 درجة مئوية |
| 3 | ZG30Cr28Ni10 | - | سعادة | SCH17 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 درجة مئوية |
| 4 | ZG40Cr25Ni12 | 1.4837 | سمو | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | .50.50 | - | 1050 درجة مئوية |
| 5 | ZG30Cr28Ni16 | - | مرحبًا | SCH18 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100 درجة مئوية |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | هونج كونج | SCH21 | 0.30 - 0.50 | .751.75 | .51.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | .50.50 | - | 1100 درجة مئوية |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | .002.00 | .002.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100 درجة مئوية |
| 8 | ZG40Cr19Ni39 | 1.4865 | هو | SCH20 | 0.35 - 0.75 | .52.50 | .002.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020 درجة مئوية |
| 9 | ZG40Cr15Ni35 | 1.4806 | إتش تي | SCH15 | 0.35 - 0.70 | .002.00 | .002.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | .50.50 | - | 1000 درجة مئوية |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | .002.00 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | .50.50 | - | 1100 درجة مئوية |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | .50.50 | - | 1100 درجة مئوية |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | .50.50 | - | 1050 درجة مئوية |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | .50.50 | - | 1100 درجة مئوية |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | .002.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | .50.50 | - | 1050 درجة مئوية |
| 15 | ZG45Cr12Ni60 | - | الأب | - | 0.35 - 0.75 | .002.00 | .002.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100 درجة مئوية |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | .002.00 | .002.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100 درجة مئوية |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | .51.50 | 27.00 - 30.00 | .001.00 | .50.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | .51.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | .50.50 | ث:4.0 - 5.5 | 1200 درجة مئوية |

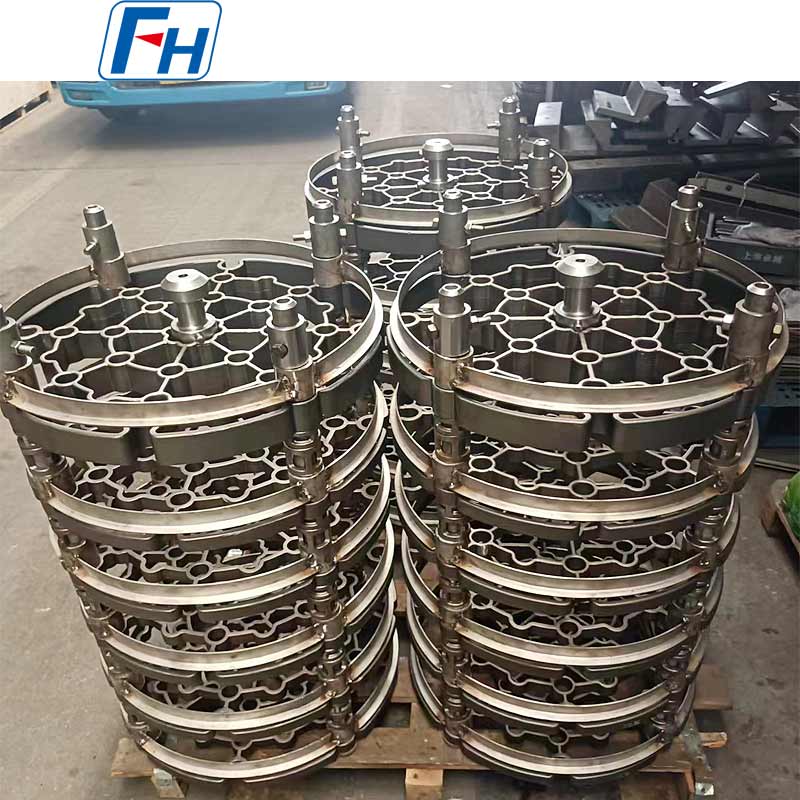

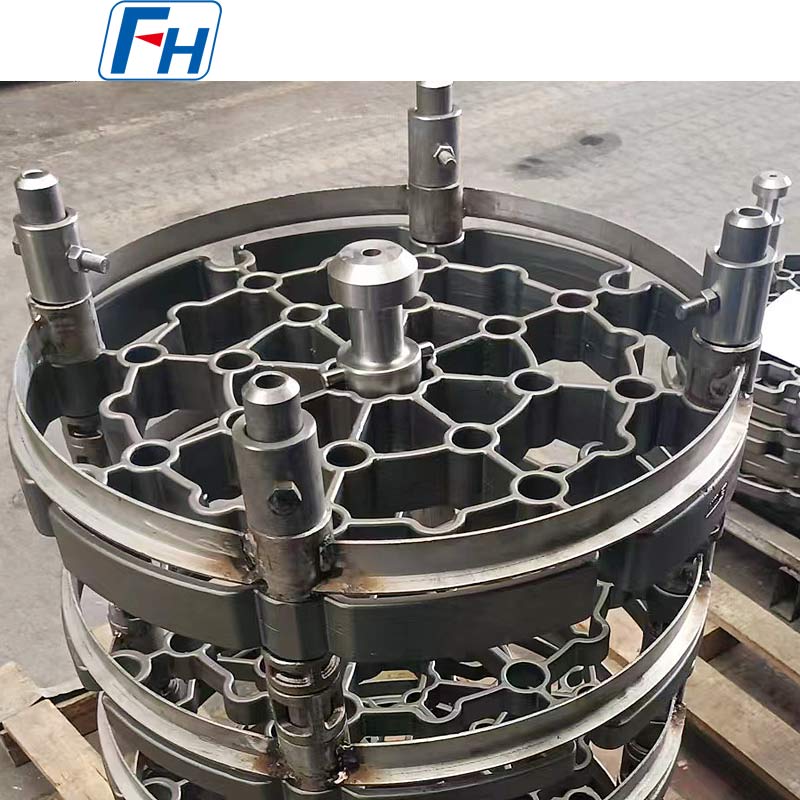

صور أصلية لتركيبات المعالجة الحرارية FH®
عملية الطلب
- يتم توفير القطر الداخلي للفرن (أو L×W)، والعمق، وطريقة الوصول
- مشاركة أبعاد الجزء ووزن الحمولة الأقصى لكل دفعة ودرجة حرارة التشغيل
- تحديد الجو (الكربنة، نيترة الكربون، التلدين، وما إلى ذلك)
- يقترح مهندسو FH® تخطيطًا ثلاثي الأبعاد لتصميم النظام بالكامل
- تأكيد كميات المكونات (عدد السلال في صينية القاعدة الواحدة)
- الإنتاج: 15-25 يوم عمل
- يشمل التسليم: MTC، تقارير الفحص، مخطط التجميع، دليل العناية
التعليمات:
Q1: لماذا أختار 1.4849 على 310S لفرن الكربنة من النوع الجيد الخاص بي؟
ج: يوفر 1.4849 قوة زحف أعلى بكثير ومقاومة أفضل للكربنة من 310S. عند درجة حرارة 930 درجة مئوية مع الأحمال الثقيلة، قد تبدأ تركيبات 310S في الترهل بعد 150-200 دورة، بينما يستمر 1.4849 عادةً من 400 إلى 600 دورة. يتم تعويض التكلفة الأولية المرتفعة بعمر أطول مرتين وتقليل انقطاعات الإنتاج. يمكننا تقديم تحليل تكلفة دورة الحياة لظروفك المحددة.
س2: ما الذي يتضمنه نظام تركيب الفرن الجيد FH® 1.4849؟
ج: يتضمن النظام القياسي ما يلي:
1 صينية قاعدة - معززة بأقدام مرتفعة لتدوير الغاز
سلال تكديس متعددة (الكمية تعتمد على عمق الفرن) – تصميم شبكي مفتوح
1 شبكة علوية - تؤمن الطبقة العليا
جميع المكونات مصنوعة من 1.4849 معتمدة ومصممة للتكديس معًا بشكل ثابت.
س3: كيف يمكنني تنظيف وصيانة تركيبات 1.4849؟
ج: كل 80-120 دورة، قم بإزالة التركيبات أثناء إيقاف التشغيل المجدول وتفجير الخرز الخفيف (الخرز الزجاجي، .30.3 ميجا باسكال) لإزالة سخام الكربون والقشور السائبة. تحقق من استواء صينية القاعدة - إذا تجاوز الترهل 5 مم لكل 1000 مم، ففكر في الاستبدال. لا تدق أو تصويب الحرارة. تجنب استخدام فرش الكربون الصلب.
Q4: فرن البئر الخاص بي يبلغ قطره 1300 مم. هل يمكنك صنع صينية قاعدة من قطعة واحدة؟
ج: بالنسبة للأقطار التي تزيد عن 1000 مم، نوصي باستخدام صواني قاعدة مجزأة (3-4 قطع متشابكة). من السهل تركيب الأجزاء من خلال الفتحة العلوية دون الدخول إلى الفرن. كما أنها تستوعب التمدد الحراري بشكل أفضل. يمكن استخدام قطعة واحدة إذا كان للفرن الخاص بك إمكانية الوصول إلى الجانب أو الأسفل - يرجى التأكيد.
س 5: هل يمكن استخدام تركيبات 1.4849 في فرن نيترة الغاز من النوع الجيد؟
ج: نعم، 1.4849 يؤدي أداءً جيدًا في نيترة الغاز (500-580 درجة مئوية). ومع ذلك، بالنسبة للنيترة فقط (وليس الكربنة)، غالبًا ما يكون 310S كافيًا وأكثر فعالية من حيث التكلفة. إذا قمت بتشغيل كل من الكربنة والنيترة في نفس الفرن، فإن 1.4849 هو الخيار الأفضل لتعدد استخداماته. ستعمل جميع التركيبات المصنوعة من الفولاذ المقاوم للصدأ على تطوير طبقة نيتريد سطحية - يتم تنظيفها كل 50-80 دورة.
س6: كيف يمكنني تحديد عدد سلال التراص التي أحتاجها؟
ج: بناءً على عمق الفرن الخاص بك وارتفاع الجزء. مثال: عمق الفرن = 1800 مم، ارتفاع صينية القاعدة = 150 مم، ارتفاع كل سلة = 250 مم. الارتفاع القابل للاستخدام = 1800 – 150 – 100 (الخلوص) = 1550 مم → 6 سلال (6 × 250 = 1500 مم). ستقوم FH® بحساب ذلك لك أثناء مرحلة التصميم.
س 7: هل تقدمون قطع الغيار أو خدمات الإصلاح؟
ج: نعم. نحن نخزن المكونات المشتركة. بالنسبة للسلال التالفة، نقدم إصلاح اللحام (إذا كان الضرر موضعيًا) أو الاستبدال. عادةً ما يتم استبدال الأدراج الأساسية بدلاً من إصلاحها نظرًا لدورها الحاسم. اتصل بنا مع الصور لتقييم الإصلاح.
س 8: ما هو الضمان الخاص بك وهل تقدم شهادات المواد؟
ج: 12 شهرًا ضد عيوب التصنيع (شقوق اللحام، عيوب الصب، عيوب المواد). يعتبر الزحف الطبيعي، والكربنة السطحية، والترهل التدريجي تآكلًا عاديًا - غير مغطى. تأتي كل تركيبات مع شهادة اختبار المواد 1.4849 (MTC) وتقرير فحص اللحام/الصب.
