صواني المعالجة الحرارية للفرن الفراغي 2.4879 المخصصة للعميل السلوفيني
دراسة حالة العملاء | إعادة التصميم الهيكلي والتصنيع والتسليم
موقع العميل: سلوفينيا
المنتج: صواني المعالجة الحرارية لفرن الفراغ المخصص
المادة: 2.4879 سبيكة مقاومة للحرارة
درجة الحرارة القصوى: 1060 درجة مئوية
طريقة التبريد: 3 بار تبريد غاز النيتروجين
سعة التحميل المطلوبة: 250 كجم لكل صينية
الكمية: 1 صينية سفلية 2 صينية متوسطة
نطاق المشروع: إعادة التصميم الهندسي ← النمذجة ثلاثية الأبعاد ← التصنيع ← الفحص النهائي ← التسليم
الشركة المصنعة: شركة Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (سبائك FH®)

نظرة عامة على المشروع
تلقت FH® Alloy استفسارًا من عميل سلوفيني بخصوص صواني المعالجة الحرارية المخصصة لفرن التفريغ المصنعة من 2.4879 سبيكة مقاومة للحرارة.

لقد قام العميل سابقًا بمراجعة أحد مفاهيم الدرج المقترحة لدينا ولكنه اعتبر الحل الأصلي ثقيلًا جدًا بالنسبة لتطبيقه. بالنسبة للمشروع الجديد، طلبوا من FH® Alloy إعادة تصميم الأدراج مع تلبية متطلبات الحمولة المطلوبة البالغة 250 كجم لكل صينية.

وفي الوقت نفسه، طلب العميل من الصواني الجديدة استخدام سماكة مقطعية أكبر مقارنةً بمفهوم الأبعاد الأولي.

وقد خلق هذا تحديًا هندسيًا مهمًا:
كيفية تحسين القدرة على التحمل والاستقرار الهيكلي دون الاعتماد فقط على المواد الزائدة والوزن غير الضروري.
استنادًا إلى ظروف الفرن الخاصة بالعميل ومتطلبات التحميل وأهداف الأبعاد، طورت FH® Alloy تصميمين جديدين للصينية:

• 1 صينية سفلية

• 2 صواني متوسطة


ثم تم استخدام النماذج ثلاثية الأبعاد النهائية كأساس للتصنيع والفحص النهائي والشحن.

متطلبات العملاء
قدم العميل متطلبات التشغيل والتصميم التالية:

الأبعاد الأصلية المطلوبة كانت:
الدرج السفلي:
1100 × 60 × 25 ملم
الصواني المتوسطة:
550 × 880 × 25 ملم
وبعد مزيد من المراجعة الهندسية ومناقشة العملاء، تمت مراجعة التصاميم النهائية.

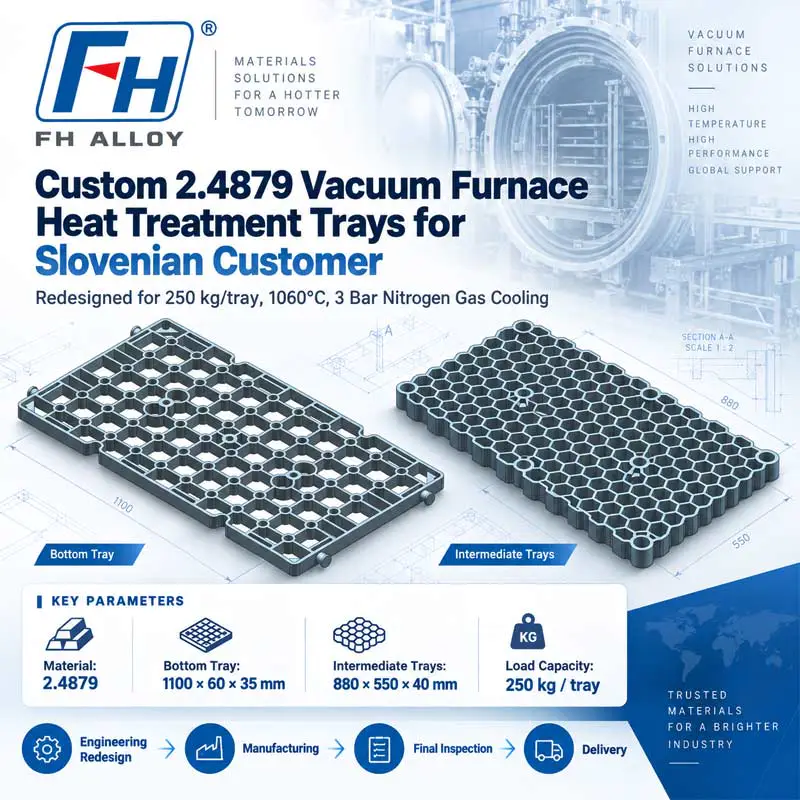

الأبعاد التصميمية النهائية
صينية سفلية
الحجم النهائي:
1100 × 60 × 35 ملم
الكمية:
1 جهاز كمبيوتر
يظهر هذا التصميم في النموذج ثلاثي الأبعاد الأول.

صواني متوسطة
الحجم النهائي:
880 × 550 × 40 ملم
الكمية:
2 قطعة
يظهر هذا التصميم في النموذج ثلاثي الأبعاد الثاني.
تم دمج أبعاد القسم المتزايدة في التصميمات النهائية بناءً على متطلبات العميل المحدثة للقوة الهيكلية وسعة الحمولة البالغة 250 كجم لكل صينية.

التحدي الهندسي: الوزن مقابل سعة الحمولة
أحد أهم جوانب هذا المشروع هو العلاقة بين وزن الدرج والأداء الهيكلي.
سبق أن اعتبر العميل أن حل الدرج الموصى به مسبقًا ثقيل جدًا.

ومع ذلك، بالنسبة للتصميم الجديد، فقد تطلبوا أيضًا ما يلي:

• قدرة تحميل أعلى،

• أقسام هيكلية أكثر سمكا،

• أداء مستقر عند 1060 درجة مئوية،

• ومقاومة دورات التبريد النيتروجينية المتكررة.


إن مجرد إضافة المزيد من المواد لن يكون حلاً هندسيًا مثاليًا.
لذلك ركزت FH® Alloy على تحسين الكفاءة الهيكلية للصينية بدلاً من زيادة الكتلة دون تحكم.

التصميم المطلوب لتحقيق التوازن:
صينية وزن القسم سمك قوة درجة الحرارة العالية 250 كجم الحمولة

ظروف تشغيل فرن الفراغ
الصواني مخصصة للمعالجة الحرارية بالفراغ عند درجات حرارة تصل إلى:
1060 درجة مئوية
تليها:
3 بار تبريد غاز النيتروجين
تضع بيئة التشغيل هذه متطلبات صعبة على أدوات الفرن.

يجب أن تحافظ الصواني على الاستقرار الهيكلي أثناء:

• تسخين بدرجة حرارة عالية،

• تمرغ,

• الحاملة في درجة الحرارة،

• تبريد غاز النيتروجين,

• والدورات الحرارية المتكررة.


تم أخذ هذه العوامل في الاعتبار خلال مرحلة إعادة التصميم.

لماذا تم استخدام 2.4879
قام العميل بتحديد 2.4879 للمشروع.
يستخدم 2.4879 في التطبيقات الصناعية ذات درجات الحرارة العالية التي تتطلب أداء حراريًا وميكانيكيًا جيدًا.

بالنسبة لأدوات الفرن، يجب مراعاة اختيار المواد جنبًا إلى جنب مع التصميم الهيكلي لأنه حتى السبيكة المناسبة ذات درجة الحرارة العالية يمكن أن تتشوه إذا:

• المقاطع ضعيفة جداً

• الامتدادات غير المدعومة طويلة جدًا،

• وتتركز الأحمال،

• أو لم يتم تحسين هندسة الدرج.


بالنسبة لهذا المشروع، تعاملت FH® Alloy مع المواد والهيكل كنظام هندسي واحد.

صينية سفلية Design
التصميم النهائي الأول هو الدرج السفلي.
يستخدم الدرج بنية حاملة مفتوحة مع أقسام دعم متعددة مترابطة.

التصميم يتضمن :

• هيكل محيط معزز,

• الأضلاع الحاملة الموزعة،

• نقاط دعم متعددة،

• ومناطق الاتصال/تحديد المواقع المخصصة.


كان الهدف هو توزيع الحمولة البالغة 250 كجم عبر الدرج وتقليل تركيز الضغط الزائد أثناء الخدمة في درجات الحرارة المرتفعة.

تصميم صينية متوسطة
التصميم الثاني هو الصينية المتوسطة الحجم النهائي هو:
880 × 550 × 40 ملم
يستخدم الدرج بنية كثيفة للخلية المفتوحة.

يساعد هذا التصميم على الجمع بين:

• توزيع الحمل,

• تقليل الكتلة الصلبة غير الضرورية،

• دوران جو الفرن,

• إمكانية الوصول إلى تبريد الغاز،

• والدعم الهيكلي.


تم تطوير الشكل الهندسي خصيصًا لترتيب تحميل الفرن الذي يطلبه العميل.

تصميم ذو هيكل مفتوح لتبريد النيتروجين
ونظرًا لاستخدام الصواني مع تبريد غاز النيتروجين بضغط 3 بار، فمن المهم التخطيط الهيكلي المفتوح.
يسمح تصميم الخلية المفتوحة بمرور غاز التبريد عبر الدرج بشكل أكثر فعالية من الهيكل المغلق أو شديد الصلابة.

هذا يمكن أن يدعم:

• دوران غاز أكثر انتظامًا،

• تبريد أكثر فعالية حول الأجزاء المحملة،

• وتقليل العوائق غير الضرورية داخل الفرن.


ويساعد الهيكل المفتوح أيضًا على تقليل استخدام المواد مقارنة بالدرج الصلب تمامًا.

مصممة لوزن 250 كجم لكل صينية
يطلب العميل على وجه التحديد:
سعة تحميل 250 كجم لكل صينية
كان هذا المطلب أساسيًا في إعادة التصميم.

قامت FH® Alloy بتقييم الهيكل الحامل بناءً على:

• هندسة صينية,

• توزيع الدعم،

• سمك القسم,

• مادة,

• وظروف التشغيل ذات درجات الحرارة العالية.


R وبدلاً من التعامل مع الرقم 250 كجم كحمل ثابت في درجة حرارة الغرفة فقط، فقد تم تطوير الهيكل مع وضع تطبيق الفرن الفعلي في الاعتبار.

من ملاحظات العملاء إلى التصميم النهائي
يوضح هذا المشروع كيف يمكن تحويل تعليقات العملاء إلى حل هندسي جديد.
بدأت العملية بمفهوم سابق اعتبره العميل ثقيلًا جدًا.

ثم اتبعت عملية التطوير الجديدة:
تعليقات التصميم السابقة
↓
متطلبات التحميل الجديدة
↓
متطلبات سمك محدثة
↓
مراجعة حالة فرن الفراغ
↓
إعادة التصميم الهيكلي
↓
النماذج ثلاثية الأبعاد النهائية
↓
التصنيع
↓
التفتيش النهائي
↓
التسليم
سمح هذا النهج لشركة FH® Alloy بتطوير حل جديد بدلاً من مجرد إعادة إنتاج المفهوم السابق.

التصنيع
بعد تأكيد التصاميم النهائية، شرعت FH® Alloy في إنتاج ما يلي:

• 1 صينية سفلية

• 2 صواني متوسطة


تم تصنيع جميع المكونات طبقاً للنماذج الهندسية المعتمدة ومتطلبات العملاء.

يركز الإنتاج على التحكم في:

• دقة الأبعاد

• الهندسة الهيكلية,

• مجالات الدعم الحرجة،

• والاتساق العام مع التصميم النهائي.


فحص الجودة النهائي
قبل الشحن، أجرت شركة FH® Alloy الفحص النهائي للصواني المكتملة.
وشمل التفتيش:
التفتيش الأبعاد
التحقق من الأبعاد الرئيسية وارتفاعات الأقسام طبقاً للرسومات المعتمدة.
التفتيش الهيكلي
التحقق من الهيكل الحامل ومناطق الدعم وهندسة الدرج بشكل عام.
فحص المظهر
مراجعة حالة التصنيع الشاملة وجودة السطح.
مطابقة الرسم
التأكد من مطابقة الصواني النهائية للتصميمات الهندسية ثلاثية الأبعاد المعتمدة.
وبعد الانتهاء من الفحص، تم تجهيز الصواني للشحن إلى العميل السلوفيني.

مواصفات المشروع

أبرز معالم المشروع
إعادة التصميم بناءً على آراء العملاء
تم تطوير الأدراج الجديدة بعد أن اعتبر العميل أن المفهوم السابق ثقيل للغاية.
متطلبات الحمولة 250 كجم
تم إعادة تصميم كل صينية لتلبي سعة الحمولة المطلوبة البالغة 250 كجم.
زيادة سمك الهيكلية
تضمنت التصميمات النهائية زيادة سمك القسم وفقًا لمتطلبات العميل المحدثة.
تطبيق فرن الفراغ
تم تصميم الصواني للتشغيل عند درجة حرارة 1060 درجة مئوية وتبريد غاز النيتروجين بضغط 3 بار.
استكمال تنفيذ المشروع
تعاملت FH® Alloy مع العملية برمتها:
إعادة التصميم الهندسي ← النمذجة ثلاثية الأبعاد ← التصنيع ← الفحص ← الشحن

أكثر من مجرد صينية فرن قياسية
يوضح هذا المشروع سبب عدم اختيار أدوات الفرن المخصصة فقط وفقًا لدرجة المادة أو الأبعاد الخارجية.

يجب أن يأخذ تصميم الدرج الناجح في الاعتبار ما يلي:

• درجة حرارة التشغيل،

• طريقة التبريد,

• تحميل الشغل,

• صينية الوزن الذاتي،

• سمك الهيكلية،

• تخطيط الدعم,

• ومخاطر التشوه على المدى الطويل.


تجمع FH® Alloy بين هذه المعلمات عند تطوير أدوات المعالجة الحرارية المخصصة.

صواني الفرن الفراغية المخصصة من FH® Alloy
شركة Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (سبائك FH®) designs and manufactures customized high-temperature furnace tooling, including:

• صواني فرن الفراغ

• صواني المعالجة الحرارية

• سلال الفرن

• تركيبات المعالجة الحرارية

• صواني القاعدة

• صواني متوسطة

• أدوات الفرن المستمر

• تركيبات فرن الحفرة

• مكونات سبائك مقاومة للحرارة مخصصة


نحن ندعم العملاء من:
مراجعة حالة التشغيل ← التصميم الهيكلي ← النمذجة ثلاثية الأبعاد ← التصنيع ← الفحص ← التسليم

هل تحتاج إلى تحسين الوزن أو سعة التحميل لصينية الفرن لديك؟
إذا كانت صينية الفرن الموجودة لديك هي:

• ثقيل جدًا،

• يتشوه بسهولة،

• غير قادر على دعم الحمل المطلوب،

• أو غير مناسبة لعملية الفرن الحالية،


يمكن لـ FH® Alloy تقييم التصميم الحالي وتطوير البديل الأمثل.

للتقييم الهندسي، يرجى تقديم:

• نوع الفرن،

• أبعاد الدرج،

• مادة,

• درجة الحرارة القصوى،

• طريقة التبريد,

• الحمل المطلوب،

• وزن الدرج الموجود،

• مشاكل الخدمة الحالية،

• والرسومات أو الصور إذا كانت متوفرة.


يمكن لـ FH® Alloy تطوير حل مخصص بناءً على ظروف الفرن الفعلية ومتطلبات التحميل.
