تركيبات الرفوف الملحومة FH® 310S لفرن النيتروجين

العلامة التجارية: إف إتش®

شهادة: ISO9001، ISO14001

المادة: الفولاذ المقاوم للصدأ الأوستنيتي الكروم والنيكل

درجة المادة: 310S

الحجم: مخصصة وفقا للرسومات الخاصة بك

أقصى درجة حرارة التشغيل: 1100 درجة مئوية

موك: 2 قطعة

إف إتش® Heat Treatment Fixtures — High temperature resistant, customizable industrial heat treatment fixtures by Wuxi Junteng Fanghu Alloy Technology Co., Ltd., compatible with IPSEN, AICHELIN, AFC, SECO/WARWICK, SURFACE, INDUCTOTHERM, IVA SCHMETZ, ECM, ALD, MATTSA, FENGDONG, POWERMAX, CODERE, NABERTHERM, DOWA, CAN-ENG, SANYONG, TENOVA and other global furnace brands.

اتصل بنا

حامل/تركيبات ملحومة FH® 310S | لأفران نيترة الغاز والبلازما

الفوائد الرئيسية

أصلي 310S (UNS S31008)
محتوى أعلى من الكروم والنيكل أعلى من 304/309 - مقاومة فائقة للأكسدة وقوة زحف تصل إلى 650 درجة مئوية.
اللحام الأمثل لخدمة الفرن
اللحام الهجين TIG بالليزر مع الحد الأدنى من مدخلات الحرارة - يقلل من حساسية اللحام ومخاطر التشقق في التسخين الدوري.
تصميم معزز مضاد للزحف
تصميم ضلع وألواح مجمعة مُحسّنة من FEA - يقلل من الترهل والتشوه تحت الحمل عند درجات حرارة النيترة.
طلاء اختياري مضاد للالتصاق
يقلل الطلاء المعتمد على السيراميك FH® من التصاق الأجزاء ويبطئ تراكم النتريد على أسطح الرف (يطيل فترة التنظيف).
الأحجام والتكوينات المخصصة
مفردة أو متعددة الطبقات، مستديرة أو مربعة - مصممة لتناسب معوجة الفرن وهندسة الأجزاء.

المواصفات الفنية

المعلمة	القيمة
مادة	310S (UNS S31008) - معتمد
ماكس. درجة الحرارة المستمرة.	650 درجة مئوية (700 درجة مئوية على المدى القصير)
المعالجة السطحية	ملحومة مسبقًا ومؤكسدة (قياسية)؛ طلاء اختياري مضاد للنيترة
ماكس. تحميل لكل طبقة	ما يصل إلى 300 كجم (يعتمد على التصميم)
عملية اللحام	الليزر TIG الهجين
الحجم القياسي (الطول×العرض×الارتفاع)	600 × 600 × ارتفاع مم (متاح حسب الطلب)
عمر الخدمة المتوقع	80-150 دورة (مع التنظيف المنتظم)
مادة test certificate (MTC) included with every rack

لماذا تركيبات الرفوف FH® 310S؟

1. المادة المناسبة لمعظم وظائف النيترة
يعتبر 310S خيارًا مثبتًا وفعالاً من حيث التكلفة لتركيبات النيترة. إنه يوفر قوة أفضل في درجات الحرارة العالية من 304 ويقاوم التحجيم لفترة أطول من 309. يستخدم FH® فقط Prime 310S مع إمكانية التتبع الكاملة.

2. اللحامات التي تدوم
يؤدي اللحام السيئ إلى حدوث تشققات وسقوط الأجزاء. تنتج عملية الليزر-TIG الهجينة لدينا لحامات سلسة وكاملة الاختراق مع الحد الأدنى من ترسيب الكربيد - وهو أمر بالغ الأهمية لمقاومة الدورة الحرارية.

3. تصميم عملي للاستخدام الحقيقي للفرن

تقلل الحواف الدائرية من خطر القوس في نيترة البلازما
زوايا مقواة تمنع التواء الرف
تعمل الأرجل أو الحوامل على إبقاء الأجزاء بعيدة عن أرضية الفرن

4. التوجيه الصادق
نحن لا ندعي أن 310S "محصن" ضد النيتريد - فهو سيطور طبقة نيتريد سطحية بمرور الوقت. ولكن مع التنظيف المناسب (على سبيل المثال، التفجير الضوئي كل 30-50 دورة)، توفر رفوف FH® 310S خدمة موثوقة ويمكن التنبؤ بها وبسعر عادل.

التطبيقات

1. نيترة الغاز (جو الأمونيا)

2. نيترة البلازما/الأيونات

3. هدأ بعد نيترة

3. الأجزاء: التروس، الأعمدة، القوالب، القوالب، السحابات، أجزاء الصمام

جدول درجات المواد:

فولاذ مقاوم للحرارة
/	غيغابايت	الدين	أستم	جيس	التركيب الكيميائي (٪)								درجة حرارة التشغيل القصوى
/	غيغابايت	الدين	أستم	جيس	C	سي	من	كر	ني	ملحوظة / سي بي	مو	أخرى	درجة حرارة التشغيل القصوى
1	ZG40Cr27Ni4	1.4823	عالية الدقة	SCH11	0.30 - 0.50	.002.00	.001.00	24.00 - 28.00	4.00 - 6.00	-	.50.50	-	1050 درجة مئوية
2	ZG40Cr22Ni10	1.4826	التردد العالي	SCH12	0.30 - 0.50	1.00 - 2.50	.002.00	19.00 - 23.00	8.00 - 12.00	-	.50.50	-	950 درجة مئوية
3	ZG30Cr28Ni10	-	سعادة	SCH17	0.20 - 0.50	.002.00	.002.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050 درجة مئوية
4	ZG40Cr25Ni12	1.4837	سمو	SCH13	0.30 - 0.50	1.00 - 2.50	.002.00	24.00 - 27.00	11.00 - 14.00	-	.50.50	-	1050 درجة مئوية
5	ZG30Cr28Ni16	-	مرحبًا	SCH18	0.20 - 0.50	.002.00	.002.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100 درجة مئوية
6	ZG40Cr25Ni20Si2	1.4848	هونج كونج	SCH21	0.30 - 0.50	.751.75	.51.50	23.00 - 27.00	19.00 - 22.00	-	.50.50	-	1100 درجة مئوية
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	.002.00	.002.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100 درجة مئوية
8	ZG40Cr19Ni39	1.4865	هو	SCH20	0.35 - 0.75	.52.50	.002.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020 درجة مئوية
9	ZG40Cr15Ni35	1.4806	إتش تي	SCH15	0.35 - 0.70	.002.00	.002.00	15.00 - 19.00	33.00 - 37.00	-	.50.50	-	1000 درجة مئوية
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	.002.00	.002.00	24.00 - 28.00	33.00 - 37.00	0.80 - 1.80	.50.50	-	1100 درجة مئوية
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	.002.00	18.00 - 21.00	36.00 - 39.00	1.20- 1.80	.50.50	-	1100 درجة مئوية
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	.002.00	23.00 - 25.00	23.00 - 25.00	0.80 - 1.80	.50.50	-	1050 درجة مئوية
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	.002.00	24.00 - 28.00	33.00 - 37.00	-	.50.50	-	1100 درجة مئوية
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	.002.00	19.00 - 21.00	31.00 - 33.00	0.50 - 1.50	.50.50	-	1050 درجة مئوية
15	ZG45Cr12Ni60	-	الأب	-	0.35 - 0.75	.002.00	.002.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100 درجة مئوية
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	.002.00	.002.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100 درجة مئوية
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	.51.50	27.00 - 30.00	.001.00	.50.50	.50.50	كو:48.0 - 52.0	1200 درجة مئوية
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27.00 - 29.00	-	1.50 - 2.50	.50.50	كو:48.0 - 52.0	1200 درجة مئوية
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	.51.50	27.00 - 30.00	47.00 - 50.00	-	.50.50	ث:4.0 - 5.5	1200 درجة مئوية

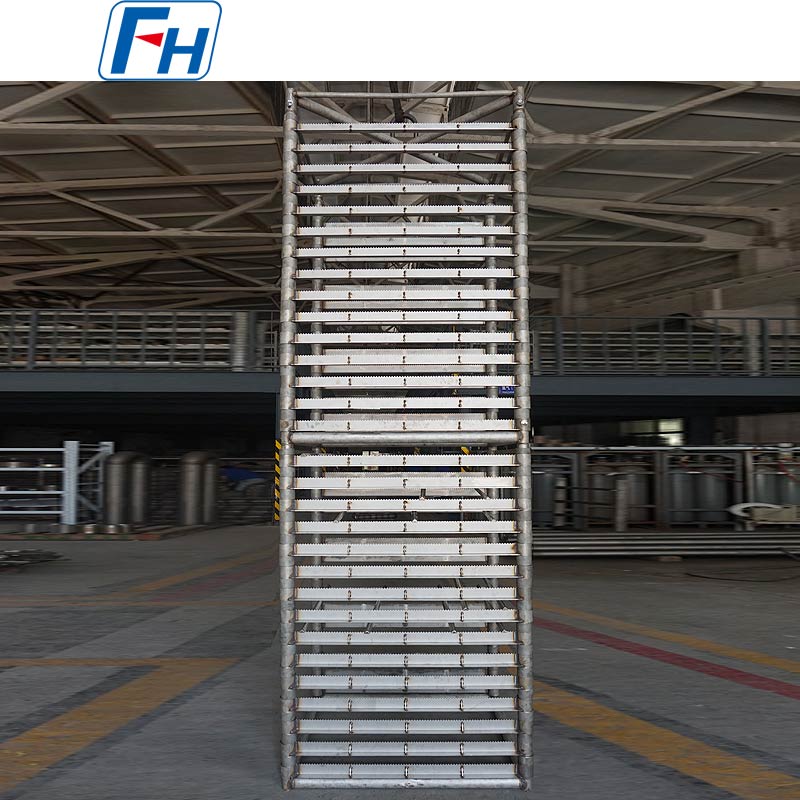

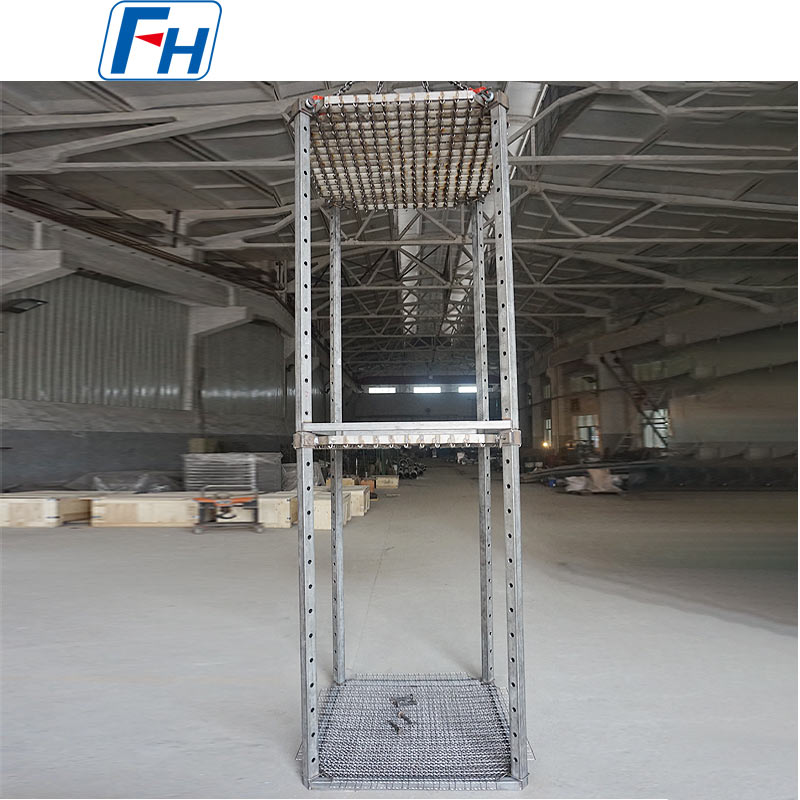

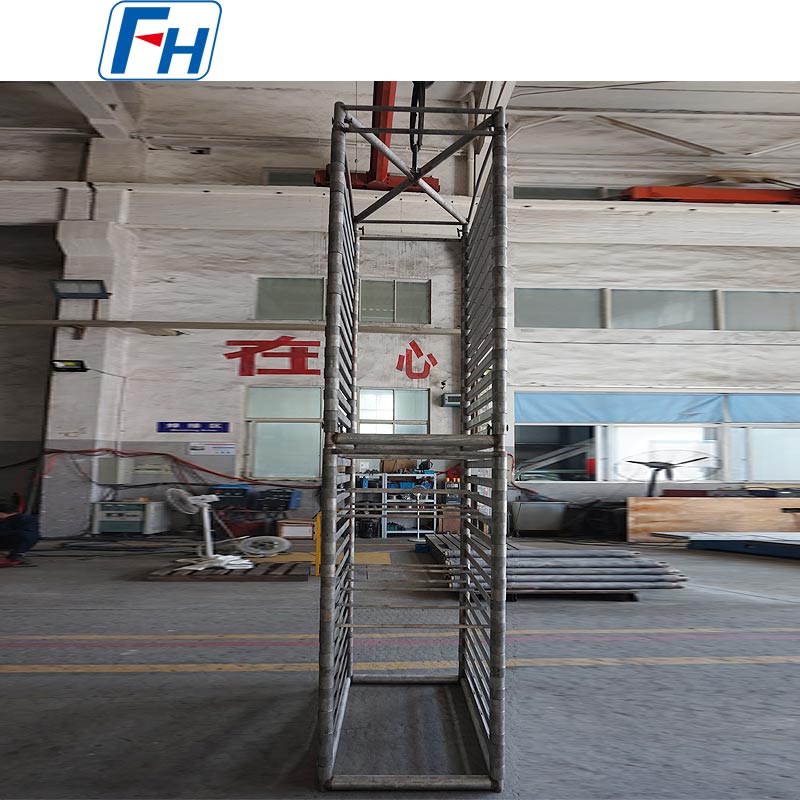

صور أصلية لتركيبات المعالجة الحرارية FH®

عملية الطلب

توفير معرف الفرن وأبعاد الجزء والحد الأقصى لوزن الدفعة
يقترح فريق FH® تخطيطًا ثلاثي الأبعاد وحساب الأحمال
تأكيد الطلاء (قياسي أو مضاد للالتصاق)
الإنتاج: 10-15 يوم عمل للأحجام المخصصة
يشمل التسليم MTC وصور فحص اللحام ودليل الاستخدام الأول

التعليمات:

Q1: ما هي المدة التي يمكن أن يستمر فيها حامل 310S في فرن النيترة؟
ج: مع التنظيف المنتظم (كل 30-50 دورة)، يستمر حامل FH® 310S عادةً لمدة 80-150 دورة. يتفوق 310S على 304/309 ولكنه سيطور طبقة نيتريد سطحية بمرور الوقت. بالنسبة للعمر الطويل للغاية أو الأحمال الثقيلة، فكر في استخدام Inconel - يرجى الرجوع إلينا.

س2: كيف يمكنني تنظيف الرف وصيانته؟
ج: السفع بالخرز الخفيف (الخرز الزجاجي، .30.3 ميجاباسكال) أو معجون التخليل الخفيف كل 30-50 دورة. لا تستخدم الفرش المصنوعة من الفولاذ الكربوني أو الطحن الثقيل - فهي تلحق الضرر بطبقة الأكسيد الواقية.

س3: هل سيلتوي الحامل أو يتدلى عند درجات حرارة النيترة (600-650 درجة مئوية)؟
ج: الحد الأدنى. تتميز رفوف FH® بأضلاع وألواح مجمعة محسنة من FEA. تشوه الزحف النموذجي هو <2 مم لكل 500 مم طول بعد 100 دورة. يؤدي التحميل الزائد أو تجاوز 650 درجة مئوية إلى تسريع عملية الالتواء.

س 4: هل تقدمون طلاءًا مضادًا للنيترة؟ ماذا يفعل؟
ج: نعم. يعمل الطلاء الاختياري المعتمد على السيراميك على إبطاء تراكم النتريد بشكل كبير، مما يزيد من فترة التنظيف إلى 80-100 دورة. يعتبر الطلاء مادة مستهلكة ويمكن إعادة تطبيقه بواسطة FH®.

س 5: ما هو الضمان الخاص بك وهل تقدم شهادات المواد؟
ج: 12 شهرًا ضد عيوب التصنيع (شقوق اللحام، عيوب المواد). تعد نيترة السطح والالتواء التدريجي من التآكل الطبيعي – غير المغطى. يأتي كل رف مزودًا بشهادة اختبار مطحنة 310S (MTC).
