نظام تركيبات المعالجة الحرارية العالمي FH®
الفوائد الرئيسية
- تعدد العمليات
مناسب للتبريد، والتلطيف، والتليين، والكربنة، ونيترة الكربون، والنيترة - نظام واحد يغطي تطبيقات متعددة. - توافق الفرن العالمي
مصممة لتناسب الأفران الصندوقية، وأفران الحفرة، والأفران السفلية للسيارة، وأفران الجرس - تتوفر الأحجام القياسية والمخصصة. - البناء الدائم
لحام أو صب دقيق بتصميم مخفف من الضغط - يقاوم التعب الحراري والزحف والهجوم الجوي. - عملية نظيفة
تعمل الأسطح الملساء والهندسة المُحسّنة على تقليل التقشر وتلوث الأجزاء - مما يقلل من التنظيف بعد المعالجة. - تكوين قابل للتخصيص
الصواني والسلال والشبكات والرفوف والتركيبات المعلقة والأعشاش المخصصة لأجزاء معينة - مصممة وفقًا لمتطلباتك الدقيقة.
نطاق المنتج
| اكتب | أفضل ل | الميزة الرئيسية |
| صواني القاعدة | الأجزاء الصغيرة، المكسرات، البراغي، غسالات | قاع صلب أو مثقوب، حواف مرتفعة |
| سلال قابلة للتكديس | التروس، مهاوي، حلقات، أجزاء متوسطة | شبكة مفتوحة، وأقدام مكدسة، وزوايا معززة |
| شبكات مفتوحة | أجزاء كبيرة، يموت، كتل | أقصى تدفق للغاز، تحمل حمولة ثقيلة |
| رفوف معلقة | مهاوي طويلة، وأنابيب، وقضبان | اتجاه عمودي، نقاط تعليق متعددة |
| أعشاش جزء محدد | أشكال غريبة، جدران رقيقة، أجزاء حساسة | جيوب مخصصة، الحد الأدنى من نقاط الاتصال |
المواصفات الفنية
| درجة حرارة التشغيل. النطاق | 150 درجة مئوية – 1150 درجة مئوية (حسب المادة) |
| خيارات المواد | الفولاذ الكربوني، 310S، 1.4828، 1.4849، سبائك ني-base |
| سعة التحميل | 10 كجم - 2000 كجم (حسب التصميم) |
| توافق الفرن | صندوق، حفرة، أسفل السيارة، جرس، دوار |
| تلفيق | اللحام الدقيق أو الصب الاستثماري |
| الانتهاء من السطح | ملحومة / مؤكسدة مسبقًا / مفككة بالرصاص |
| المهلة الزمنية (قياسية) | 7-15 يوم عمل |
| المهلة الزمنية (مخصص) | 10-25 يوم عمل |
| المهلة الزمنية (مخصص) | 10-25 يوم عمل |
| شهادة اختبار المواد (MTC) متضمنة مع كل تركيبات FH® | |
لماذا تختار تركيبات المعالجة الحرارية العالمية FH®؟
1. مورد واحد، الحل الكامل
لا حاجة لمصدر تركيبات مختلفة من موردين مختلفين. توفر FH® كل ما تحتاجه لقسم المعالجة الحرارية لديك - بدءًا من صواني الأجزاء الصغيرة وحتى سلال الأحمال الثقيلة والأعشاش المخصصة.
2. إرشادات اختيار المواد
| مادة | ماكس درجة الحرارة | أفضل ل |
| الصلب الكربوني | 450 درجة مئوية | هدأ درجات الحرارة المنخفضة، والتطبيقات الحساسة من حيث التكلفة |
| 310S | 950 درجة مئوية | تصلب للأغراض العامة، الكربنة |
| 1.4837 | 1000 درجة مئوية | ارتفاع درجة الحرارة الصلب، ومكافحة الكربنة جيدة |
| 1.4849 | 1100 درجة مئوية | أحمال ثقيلة ودورات طويلة وأجواء عدوانية |
| سبائك ني القاعدة | 1200 درجة مئوية | درجات الحرارة القصوى، والغبار المعدني الشديد |
3. ميزات التصميم المهمة
| ميزة | فائدة |
| لحام سلس وخالي من الخبث | لا يوجد ضرر للجزء، الحد الأدنى من الالتصاق |
| زوايا مدورة | يقلل من تركيز التوتر، ويمنع التشقق |
| نقاط تحميل معززة | مادة إضافية في المناطق عالية التآكل |
| منطقة مفتوحة محسنة | التوازن بين القوة وتدفق الغاز |
| ميزات التراص | محاذاة متسقة، لا البقشيش |
4. الجودة التي يمكنك الوثوق بها
- فحص الأبعاد بنسبة 100% قبل الشحن
- اختبار اختراق اللحام على المفاصل الحرجة
- شهادات المواد للتتبع الكامل
- منشأة حاصلة على شهادة ISO 9001:2021
التطبيقات
العمليات:
- تصلب / التبريد
- هدأ
- الصلب / كروي
- الكربنة / الكربونتة
- نيترة الغاز/البلازما
- تخفيف التوتر
- علاج الحل
الأجزاء:
- التروس، مهاوي، محامل
- السحابات (البراغي، المكسرات، غسالات)
- الينابيع، مقاطع، الخدم
- يموت، قوالب، الأدوات
- الخواتم والبطانات والأكمام
- المسبوكات والمطروقات
- أنابيب طويلة، قضبان، قضبان
- مكونات صغيرة وحساسة
أنواع الفرن:
- أفران الصندوق
- أفران الحفرة / البئر
- أفران أسفل السيارة
- أفران الجرس
- أفران الموقد الدوارة
جدول درجات المواد:
| فولاذ مقاوم للحرارة | |||||||||||||
| / | غيغابايت | الدين | أستم | جيس | التركيب الكيميائي (٪) | درجة حرارة التشغيل القصوى | |||||||
| C | سي | من | كر | Ni | ملحوظة / سي بي | مو | أخرى | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | عالية الدقة | SCH11 | 0.30 - 0.50 | .002.00 | .001.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | .50.50 | - | 1050 درجة مئوية |
| 2 | ZG40Cr22Ni10 | 1.4826 | التردد العالي | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | .50.50 | - | 950 درجة مئوية |
| 3 | ZG30Cr28Ni10 | - | سعادة | SCH17 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 درجة مئوية |
| 4 | ZG40Cr25Ni12 | 1.4837 | سمو | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | .50.50 | - | 1050 درجة مئوية |
| 5 | ZG30Cr28Ni16 | - | مرحبًا | SCH18 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100 درجة مئوية |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | هونج كونج | SCH21 | 0.30 - 0.50 | .751.75 | .51.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | .50.50 | - | 1100 درجة مئوية |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | .002.00 | .002.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100 درجة مئوية |
| 8 | ZG40Cr19Ni39 | 1.4865 | هو | SCH20 | 0.35 - 0.75 | .52.50 | .002.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020 درجة مئوية |
| 9 | ZG40Cr15Ni35 | 1.4806 | إتش تي | SCH15 | 0.35 - 0.70 | .002.00 | .002.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | .50.50 | - | 1000 درجة مئوية |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | .002.00 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | .50.50 | - | 1100 درجة مئوية |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | .50.50 | - | 1100 درجة مئوية |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | .50.50 | - | 1050 درجة مئوية |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | .50.50 | - | 1100 درجة مئوية |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | .002.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | .50.50 | - | 1050 درجة مئوية |
| 15 | ZG45Cr12Ni60 | - | الأب | - | 0.35 - 0.75 | .002.00 | .002.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100 درجة مئوية |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | .002.00 | .002.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100 درجة مئوية |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | .51.50 | 27.00 - 30.00 | .001.00 | .50.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | .51.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | .50.50 | ث:4.0 - 5.5 | 1200 درجة مئوية |

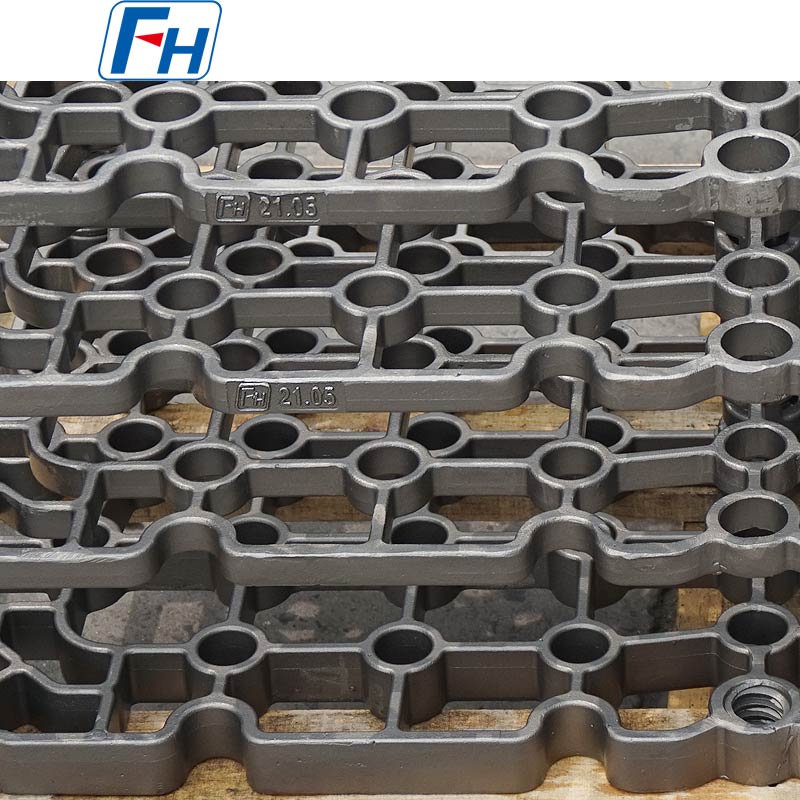

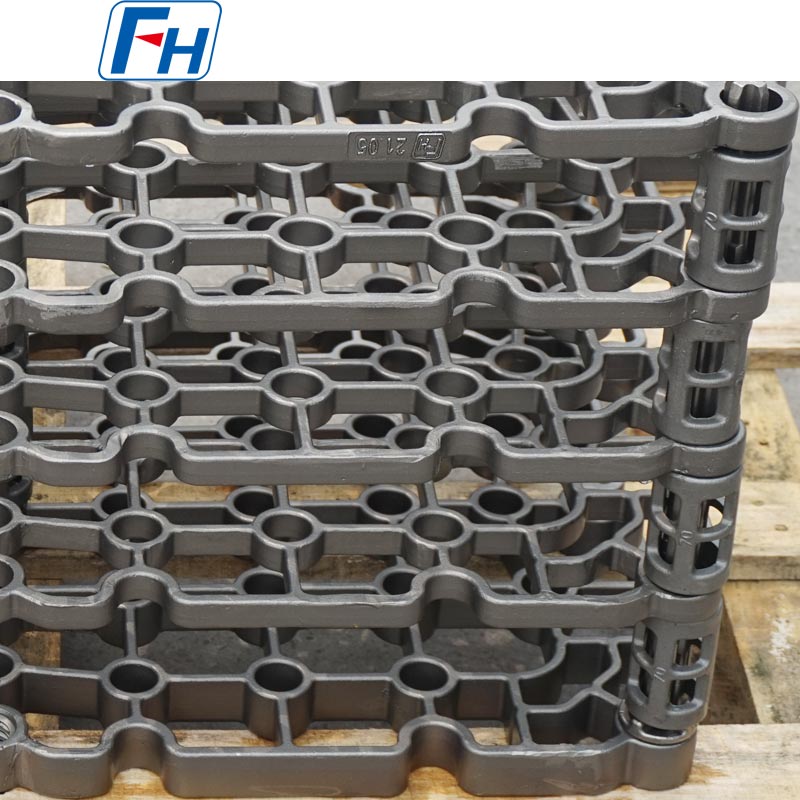

صور أصلية لسلال وتركيبات المعالجة الحرارية من FH®
عملية الطلب
1. أخبرنا بما يلي:
- نوع الفرن والأبعاد الداخلية
- شكل القطعة وحجمها ووزن الدفعة
- درجة حرارة العملية والغلاف الجوي
- نوع التثبيت المطلوب (صينية، سلة، شبكة، رف، إلخ.)
2. توصي FH® بما يلي:
- درجة المواد الأمثل
- تصميم وتكوين لاعبا اساسيا
- الكمية المطلوبة لكل حمولة فرن
3. نحن نقدم:
- رسم CAD للموافقة عليها
- حساب الحمل
- السعر والمدة الزمنية
4. الإنتاج والتسليم
5. يشمل: MTC، تقرير التفتيش، دليل الرعاية
التعليمات:
س1: ما هي أنواع تجهيزات المعالجة الحرارية التي تقدمها FH®؟
ج: تقدم FH® مجموعة كاملة: صواني القاعدة، والسلال القابلة للتكديس، والشبكات المفتوحة، والرفوف المعلقة، وتركيبات المعالجة الحرارية المخصصة لأجزاء محددة. نحن نغطي جميع عمليات المعالجة الحرارية الشائعة بما في ذلك التصلب، والتلطيف، والتليين، والكربنة، والنيترة.
س2: كيف أختار المادة المناسبة لجهازي؟
ج: يعتمد الأمر على ثلاثة عوامل:
- درجة حرارة التشغيل - تتطلب درجات الحرارة المرتفعة سبائك ذات درجة أعلى
- الغلاف الجوي – تحتاج عملية الكربنة والنيترة إلى مواد أكثر مقاومة
- الميزانية - الفولاذ الكربوني أرخص ولكنه يقتصر على درجات الحرارة المنخفضة
توفر FH® إرشادات مجانية لاختيار المواد بناءً على العملية المحددة الخاصة بك.
س3: هل تستطيع شركة FH® صنع تركيبات مخصصة للأجزاء ذات الشكل الغريب؟
ج: نعم - العرف هو تخصصنا. نقوم بتصميم أعشاش وحوامل خاصة بأجزاء محددة للأشكال الهندسية المعقدة، أو الجدران الرقيقة، أو المكونات الدقيقة. أرسل لنا رسمًا جزئيًا أو عينة - وسنقترح التصميم الأمثل.
س 4: هل تقدمون التركيبات الملحومة والمصبوبة؟
ج: نعم. تعتبر التركيبات الملحومة مثالية لمعظم التطبيقات - فهي فعالة من حيث التكلفة وسريعة الإنتاج. تعتبر التركيبات المصبوبة أفضل بالنسبة للأشكال الهندسية المعقدة، أو نقاط التحميل الثقيل، أو عند الحاجة إلى بناء سلس. نوصي بالخيار الأفضل لاحتياجاتك.
س 5: ما هو الحد الأدنى لكمية الطلب؟
ج: موك هو 1 قطعة للتصاميم القياسية. بالنسبة للتركيبات المخصصة، يكون موك عادة 1-2 قطعة للتجربة. نحن نشجع العملاء لأول مرة على طلب كمية صغيرة للتحقق من صحتها.
س 6: هل تقدمون شهادات المواد؟
ج: نعم. تأتي كل تركيبات FH® مزودة بشهادة اختبار المواد (MTC) التي تؤكد الدرجة والتركيب. تقارير فحص اللحام متاحة عند الطلب.
س7: هل يمكنني استخدام نفس التركيبة لعمليات مختلفة؟
ج: في كثير من الحالات، نعم. ومع ذلك، نوصي بتركيبات مخصصة عند التبديل بين الأجواء العدوانية (على سبيل المثال، الكربنة إلى النيترة) حيث أن التلوث المتبادل يمكن أن يؤدي إلى تسريع التآكل. للأغراض العامة (تصلب تصلب)، نفس المباراة على ما يرام.
س 8: ما هو الضمان الخاص بك؟
ج: 12 شهرًا ضد عيوب التصنيع (شقوق اللحام، عيوب الصب، عيوب المواد). لا يتم تغطية التآكل الطبيعي بما في ذلك الزحف والإجهاد الحراري والهجوم الجوي - وهو أمر متوقع مع مرور الوقت. يتم فحص جميع التركيبات قبل الشحن.
