شفرات المروحة الملحومة FH® لمراوح الأفران ذات درجة الحرارة العالية - 1.4848، مقاومة الزحف، التوازن الديناميكي، ISO 9001

العلامة التجارية: إف إتش®

شهادة: ISO9001، ISO14001

المادة: فولاذ مقاوم للحرارة

درجة المادة: هونج كونج

الحجم: مخصصة وفقا للرسومات الخاصة بك

درجة حرارة التشغيل: 1100 درجة مئوية

موك: 2 قطعة

اتصل بنا

شفرات ودفاعات المروحة الملحومة من FH® | تداول الفرن ذو درجة الحرارة العالية

الفوائد الرئيسية

اللحام بالليزر الدقيق
عملية لحام TIG بالليزر الهجين - الحد الأدنى من إدخال الحرارة، والاختراق الكامل، وطبقات خالية من التناثر تقاوم التشقق الناتج عن الإجهاد الحراري.
قوة درجات الحرارة العالية
مصنوعة من سبائك مقاومة للحرارة - تحافظ على هندسة الشفرة والسلامة الهيكلية في درجات حرارة تشغيل الفرن حتى 1150 درجة مئوية.
التوازن الديناميكي
تتم موازنة كل دافعة ديناميكيًا قبل الشحن (ISO 1940 G6.3 أو أفضل) - مما يقلل الاهتزاز، ويطيل عمر المحمل، ويضمن التشغيل الهادئ.
ملفات تعريف الشفرة المخصصة
التدفق الشعاعي أو المنحني للخلف أو المنحني للأمام أو المحوري - مصمم لتلبية متطلبات تدفق الهواء والضغط المحددة.
البناء الوعرة
ملحقات معززة من الشفرة إلى المحور واللحامات المخففة للضغط - تتحمل التدوير الحراري وقوى الطرد المركزي العالية.

المواصفات الفنية

المعلمة	القيمة
المواد	310S، 1.4828، 1.4849، إنكونيل 600/625، هاستيلوي
ماكس. درجة الحرارة المستمرة	650 درجة مئوية – 1150 درجة مئوية (حسب المادة)
أنواع الشفرة	شعاعي، منحني للخلف، منحني للأمام، محوري
أنواع المحور	تجويف مرتبط أو مدبب أو منقسم أو مخصص
نطاق القطر	200 ملم – 1500 ملم
ماكس. سرعة الطرف	ما يصل إلى 100 م/ث (يعتمد على التصميم)
درجة التوازن	معيار ISO 1940 G6.3 (G2.5 متاح)
معيار اللحام	إن آيزو 5817 / أوس D1.1
تشطيب السطح طلاء ملحوم / مسفوع بالرصاص / عالي الحرارة

لماذا تختار شفرات المروحة الملحومة FH®؟
1. الدور الحاسم لمشجعي التوزيع
في أفران المعالجة الحرارية، تكون مراوح الدوران هي قلب توحيد درجة الحرارة. شفرات المروحة سيئة الصنع:

إنشاء اهتزاز يؤدي إلى إتلاف المحامل وحوامل المحرك
توليد تدفق هواء غير متساوٍ – اختلافات في درجات الحرارة عبر الحمل
صدع في اللحامات - احتمال حدوث فشل كارثي
التشوه عند درجة الحرارة - انخفاض الكفاءة وزيادة استهلاك الطاقة

تعمل الدفاعات الملحومة FH® على حل هذه المشكلات.

2. دليل اختيار المواد

مادة	ماكس درجة الحرارة	أفضل ل
310S	950 درجة مئوية	هدأ، الكربنة منخفضة الحرارة، الدورة الدموية العامة
1.4828	1000 درجة مئوية	ارتفاع درجة الحرارة الصلب، مقاومة جيدة للأكسدة
1.4849	1050 درجة مئوية	كربنة بدرجة حرارة عالية، دوران عالي التحمل
إنكونيل 600	1100 درجة مئوية	ركوب الدراجات الحرارية الشديدة، والأجواء المسببة للتآكل
إنكونيل 625	1150 درجة مئوية	درجات الحرارة القصوى، ومتطلبات القوة العالية

3. عملية التصنيع

خطوة	عملية
1	ملف تعريف الشفرة مقطوع بالليزر من لوحة معتمدة
2	محور تشكيله لمواصفات رمح العميل
3	يتم وضع الشفرات في أداة لحام دقيقة
4	اللحام بالليزر/TIG - الحد الأدنى من التشويه، بدون تناثر
5	تخفيف الضغط بعد اللحام (مطلوب للخدمة ذات درجة الحرارة العالية)
6	موازنة تقريبية – إضافة/إزالة المواد
7	التوازن الديناميكي – الحد الأدنى ISO 1940 G6.3
8	فحص الأبعاد النهائية والتشطيب السطحي

أنواع الشفرات المتوفرة

اكتب	نمط تدفق الهواء	أفضل ل
شعاعي (مستقيم)	ضغط مرتفع، تدفق معتدل	تطبيقات الضغط العالي الساكن، والأحمال الكثيفة
منحني للخلف	تدفق عالي، كفاءة جيدة	الدورة الدموية العامة وكفاءة الطاقة
منحني إلى الأمام	تدفق عالي بسرعة منخفضة	تطبيقات منخفضة السرعة وعالية الحجم
محوري (المروحة)	تدفق عالي، ضغط منخفض	أفران التدفق ومراوح التبريد

التطبيقات
أنواع الفرن:

مراوح دوران سقف الفرن الصندوقي
مراوح إعادة تدوير فرن الحفرة
مراوح الفرن السفلي للسيارة
تداول فرن الجرس
مراوح التدفق المتقاطع للفرن المستمر
هدأ تداول الفرن
مراوح فرن التلدين
مراوح فرن التلبد
دوران فرن التجفيف

الصناعات:

محلات المعالجة الحرارية
تصنيع قطع غيار السيارات
المعالجة الحرارية الفضائية
تزوير والمسبك
معالجة الصلب والألومنيوم
أفران السيراميك والزجاج
أفران المعالجة الكيميائية

جدول درجات المواد:

فولاذ مقاوم للحرارة
/	غيغابايت	الدين	أستم	جيس	التركيب الكيميائي (٪)								درجة حرارة التشغيل القصوى
/	غيغابايت	الدين	أستم	جيس	C	سي	من	كر	ني	ملحوظة / سي بي	مو	أخرى	درجة حرارة التشغيل القصوى
1	ZG40Cr27Ni4	1.4823	عالية الدقة	SCH11	0.30 - 0.50	.002.00	.001.00	24.00 - 28.00	4.00 - 6.00	-	.50.50	-	1050 درجة مئوية
2	ZG40Cr22Ni10	1.4826	التردد العالي	SCH12	0.30 - 0.50	1.00 - 2.50	.002.00	19.00 - 23.00	8.00 - 12.00	-	.50.50	-	950 درجة مئوية
3	ZG30Cr28Ni10	-	سعادة	SCH17	0.20 - 0.50	.002.00	.002.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050 درجة مئوية
4	ZG40Cr25Ni12	1.4837	سمو	SCH13	0.30 - 0.50	1.00 - 2.50	.002.00	24.00 - 27.00	11.00 - 14.00	-	.50.50	-	1050 درجة مئوية
5	ZG30Cr28Ni16	-	مرحبًا	SCH18	0.20 - 0.50	.002.00	.002.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100 درجة مئوية
6	ZG40Cr25Ni20Si2	1.4848	هونج كونج	SCH21	0.30 - 0.50	.751.75	.51.50	23.00 - 27.00	19.00 - 22.00	-	.50.50	-	1100 درجة مئوية
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	.002.00	.002.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100 درجة مئوية
8	ZG40Cr19Ni39	1.4865	هو	SCH20	0.35 - 0.75	.52.50	.002.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020 درجة مئوية
9	ZG40Cr15Ni35	1.4806	إتش تي	SCH15	0.35 - 0.70	.002.00	.002.00	15.00 - 19.00	33.00 - 37.00	-	.50.50	-	1000 درجة مئوية
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	.002.00	.002.00	24.00 - 28.00	33.00 - 37.00	0.80 - 1.80	.50.50	-	1100 درجة مئوية
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	.002.00	18.00 - 21.00	36.00 - 39.00	1.20- 1.80	.50.50	-	1100 درجة مئوية
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	.002.00	23.00 - 25.00	23.00 - 25.00	0.80 - 1.80	.50.50	-	1050 درجة مئوية
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	.002.00	24.00 - 28.00	33.00 - 37.00	-	.50.50	-	1100 درجة مئوية
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	.002.00	19.00 - 21.00	31.00 - 33.00	0.50 - 1.50	.50.50	-	1050 درجة مئوية
15	ZG45Cr12Ni60	-	الأب	-	0.35 - 0.75	.002.00	.002.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100 درجة مئوية
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	.002.00	.002.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100 درجة مئوية
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	.51.50	27.00 - 30.00	.001.00	.50.50	.50.50	كو:48.0 - 52.0	1200 درجة مئوية
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27.00 - 29.00	-	1.50 - 2.50	.50.50	كو:48.0 - 52.0	1200 درجة مئوية
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	.51.50	27.00 - 30.00	47.00 - 50.00	-	.50.50	ث:4.0 - 5.5	1200 درجة مئوية

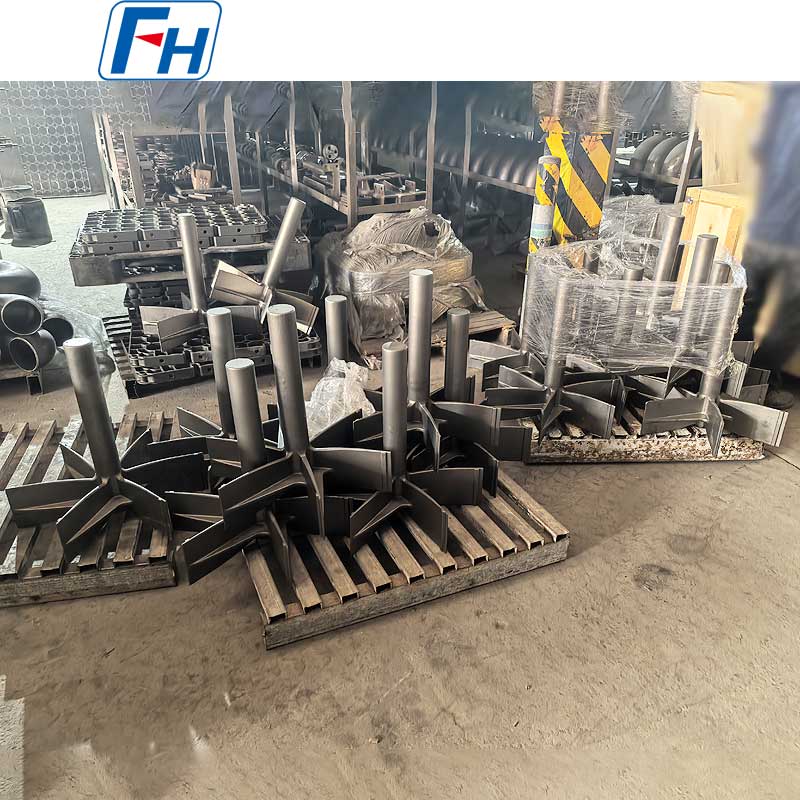

صور أصلية لشفرات المروحة الملحومة من FH®

عملية الطلب
1. توفير:

رسم المروحة الحالي أو أبعادها (القطر، حجم العمود، نوع الشفرة)
درجة حرارة التشغيل والغلاف الجوي
قوة المحرك وعدد الدورات في الدقيقة
درجة المادة المطلوبة (أو دعنا نوصي بها)
درجة الموازنة المطلوبة (معيار G6.3، G2.5 اختياري)

2. تقترح FH® ما يلي:

توصية مادية بناءً على شروطك
تحسين ملف تعريف الشفرة لتحقيق الكفاءة
رسم CAD للموافقة عليها
السعر والمدة الزمنية

3. الإنتاج: 10-25 يوم عمل

4. التوصيل يشمل:

تقرير التوازن الديناميكي
شهادة اختبار المواد (MTC)
تقرير فحص الأبعاد
دليل التثبيت والرعاية

التعليمات:

س1: ما المدة التي ستستمر فيها شفرات المروحة الملحومة من طراز FH®؟
ج: تعتمد مدة الخدمة على درجة الحرارة والجو. التوقعات النموذجية: 310S عند ≥700 درجة مئوية: 5-10 سنوات؛ 1.4849 عند 950 درجة مئوية: 2-5 سنوات؛ الإنكونيل عند 1050 درجة مئوية: 1-3 سنوات. يوصى بالفحص المنتظم كل 6-12 شهرًا.

Q2: ما هي المواد التي توصي بها للفرن الخاص بي؟
ج: للتلطيف ≥700 درجة مئوية: 310S. للكربنة 950 درجة مئوية: 1.4849. في الأجواء التي تزيد عن 1000 درجة مئوية أو الأجواء العدوانية: Inconel 600/625. توفر FH® توصيات مجانية بشأن المواد بناءً على ظروفك المحددة.

س3: ما أهمية التوازن الديناميكي؟
ج: تتسبب شفرات المروحة غير المتوازنة في تآكل المحمل، واهتزاز الفرن، والضوضاء، وانخفاض الكفاءة، وخطر التشقق. تعمل FH® على موازنة كل مجموعة وفقًا لمعيار ISO 1940 G6.3 كحد أدنى (G2.5 متاح) وتتضمن تقرير موازنة.

س4: هل يمكنك إصلاح أو إجراء هندسة عكسية لشفرات المروحة الموجودة لدي؟
ج: نعم. للإصلاح: يمكننا إعادة لحام الشقوق أو استبدال الشفرات التالفة. بالنسبة للهندسة العكسية: أرسل إلينا شفراتك أو رسوماتك البالية - وسنقوم بقياس المواد وتحسينها إن أمكن وإنتاج بديل مباشر.

س 5: ما هو الضمان الخاص بك؟
ج: 12 شهرًا ضد عيوب التصنيع (شقوق اللحام، عيوب المواد، مشكلات الموازنة). لا يتم تغطية التآكل العادي، والإجهاد الحراري، والتآكل - ولكن FH® ستوصي بالمادة المناسبة لظروفك لتحقيق أقصى قدر من العمر.
