كيفية اختيار الدرجة المناسبة من المسبوكات الفولاذية المقاومة للحرارة للأفران الصناعية؟

التدرج في درجة الحرارة: معيار الاختيار الأساسي

درجة الحرارة الفعلية للمكونات داخل الأفران الصناعية عادة ما تكون 50 درجة مئوية إلى 150 درجة مئوية أعلى من درجة حرارة قطعة العمل، ونوع مصدر الحرارة (الزيت الثقيل، الغاز، أو الكهرباء) يؤثر بشكل مباشر على توحيد توزيع درجة الحرارة. إن تدهور أداء الفولاذ المقاوم للحرارة ليس خطيًا ولكنه يظهر نقاط عتبة حرجة:

• 650 درجة مئوية إلى 900 درجة مئوية منطقة الخطر : هذا النطاق هو نطاق درجة الحرارة الحساس لهطول الأمطار على الطور σ (مركب FeCr بين المعادن). بالنسبة لسبائك سلسلة Fe-Cr-Ni (مثل HH وHK)، إذا كان التوازن التركيبي غير مناسب، فقد تنخفض طاقة التأثير بأكثر من 30% بعد الخدمة الطويلة الأجل عند 750 درجة مئوية. لذلك، بالنسبة للمكونات التي تعمل في نطاق درجة الحرارة هذا تحت التحميل الدوري (مثل الألواح الشبكية في مبردات الكلنكر)، يجب إعطاء الأولوية لسبائك سلسلة Fe-Ni-Cr ذات البنية المجهرية الأوستنيتية أحادية الطور (مثل HP، HT)، أو يجب إضافة النيتروجين والعناصر الأرضية النادرة لمنع هطول الأمطار على الطور.
• 1000 درجة مئوية وما فوق عتبة مقاومة الأكسدة : يجب أن يكون محتوى الكروم ≥20% لتكوين طبقة واقية كثيفة من Cr₂O₃. وفقًا لمعيار GB/T 8492-2014، يحتوي ZG40Cr25Ni20 (المعروف باسم "2520") على 23% إلى 27% Cr ويمكن أن يعمل بثبات عند 1150 درجة مئوية. الفولاذ المقاوم للصدأ 304 العادي (18Cr-8Ni) غير كافي في محتوى الكروم وسيتعرض لتشظي الأكسدة عند استخدامه على المدى الطويل فوق 800 درجة مئوية، ولا ينبغي أبدًا استبداله بالفولاذ المصبوب المقاوم للحرارة.
• العلاقة الكمية بين درجة الحرارة ومعدل الأكسدة : مع كل زيادة 100 درجة مئوية في درجة الحرارة، قد يتضاعف معدل الأكسدة. تبلغ زيادة وزن الأكسدة السنوية للفولاذ المقاوم للصدأ 310S حوالي 1.2 ملجم/سم² عند 1000 درجة مئوية، ولكن هذه القيمة قد تتجاوز 2.4 ملجم/سم² عند 1100 درجة مئوية. وهذا يعني أن زيادة درجة حرارة الخدمة لـ HK40 من 1050 درجة مئوية إلى 1150 درجة مئوية قد يقلل من عمر الأكسدة بأكثر من 50%.

حدود تطبيق درجة الحرارة للدرجات النموذجية

جو الفرن: عامل الهجوم الكيميائي الذي تم التغاضي عنه

يمكن تصنيف أجواء الأفران الصناعية إلى ستة أنواع: المؤكسدة، والاختزال، والمحايدة، والمحتوية على الكبريت، والكربنة، والفراغ. يحدد نوع الغلاف الجوي بشكل مباشر طريقة فشل عناصر صناعة السبائك:

الأجواء المؤكسدة والمحتوية على الكبريت

يعد الكروم العنصر الأساسي لمقاومة الأكسدة في جميع السبائك المقاومة للحرارة. يعد الفيلم الواقي Cr₂O₃ الذي يشكله أمرًا بالغ الأهمية في الأجواء المؤكسدة. ومع ذلك، يعمل بخار الماء على تسريع أكسدة السبائك عالية الحديد بشكل كبير مع تأثير أقل نسبيًا على السبائك عالية النيكل. في الأجواء المحتوية على الكبريت، تخترق الكبريتيدات طبقة الأكسيد مسببة التآكل التآزري "أكسدة الكبريت". في مثل هذه الحالات، يجب اختيار سلسلة HL (29Cr-20Ni) ذات الكروم العالي والنيكل المنخفض، حيث أن مقاومتها للكبريت تكون متفوقة على سلسلة HK.

أجواء الكربنة والغبار المعدني

في الأجواء الكربنة (مثل بيئات تكسير الميثان أو البروبان)، تتسلل ذرات الكربون إلى المصفوفة الفولاذية لتشكل كربيدات هشة. عندما يتجاوز محتوى الكربون 2%، فإن معظم السبائك المقاومة للحرارة تفقد ليونتها تمامًا عند درجة حرارة الغرفة. أصبحت سلسلة HP، بسبب محتواها العالي من النيكل (33% إلى 37%) مما يقلل الحد الأقصى لقابلية ذوبان الكربون، هي الخيار المفضل لمكونات الفرن الكربنة. بالنسبة إلى "الغبار المعدني" الأكثر خطورة - وهو تآكل كارثي للكربون يحدث عند حوالي 600 درجة مئوية - تظهر التجربة أن السبائك عالية النيكل مثل RA333 وSupertherm المصبوبة تؤدي أفضل أداء، في حين أن أداء RA330 و801H أسوأ بكثير في هذه البيئة.

فراغ والحد من الأجواء

في أجواء الهيدروجين أو الأمونيا المتشققة، يجب منع التقصف الناتج عن إزالة الكربنة. يجب اختيار الدرجات ذات المحتوى الكربوني المعتدل (0.35% إلى 0.50%) والعناصر المستقرة المكونة للكربيد (مثل Nb، W). في درجات HP-Nb المعدلة، يشكل النيوبيوم NbC مع الكربون، مما يمنع استنفاد الكروم عند حدود الحبوب ويمنع تقصف الهيدروجين.

ظروف التحميل: من الدعم الثابت إلى التعب الحراري الديناميكي

أوضاع الفشل المسبوكات الفولاذية المقاومة للحرارة في الأفران الصناعية لا تعتمد فقط على درجة الحرارة والجو، ولكنها ترتبط أيضًا ارتباطًا وثيقًا بنوع الحمولة:

قوة التمزق ومقاومة الزحف

بالنسبة للمكونات الخاضعة للتحميل الثابت طويل الأمد (مثل أنابيب الفرن والشماعات)، يتطلب معيار ISO 204:2018 ما يلي: عند 800 درجة مئوية وضغط 100 ميجا باسكال، يجب أن يتجاوز وقت التمزق الزاحف 100000 ساعة. يظهر HP40 (25Cr-35Ni) قوة تمزق أعلى بكثير من HK40 عند 900 درجة مئوية، لأن محتواه العالي من النيكل يعمل على تثبيت المصفوفة الأوستنيتي ويعزز تشتت كربيدات M₂₃C₆ الدقيقة. إذا ارتفعت درجة حرارة التشغيل إلى 950 درجة مئوية مع إجهاد 50 ميجا باسكال، فإن السبائك القائمة على النيكل مثل Inconel 617 تتطلب عمر تمزق ≥50,000 ساعة، وعند هذه النقطة لا يمكن للفولاذ المقاوم للحرارة المعتمد على الحديد تلبية المتطلبات.

التعب الحراري والصدمة الحرارية

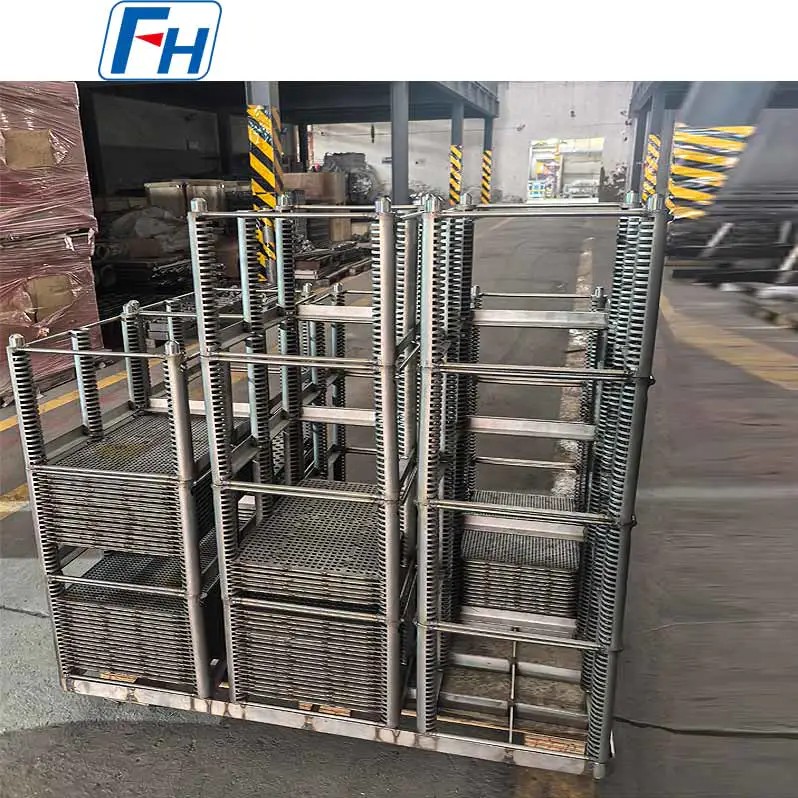

بالنسبة للمكونات التي تعاني من دورات بدء التشغيل/الإيقاف المتكررة أو تقلبات درجات الحرارة (مثل صواني المعالجة الحرارية والأنابيب المشعة)، فإن التعب الحراري هو وضع الفشل الأساسي. ومن خلال 1000 دورة حرارية تتراوح بين 20 درجة مئوية و800 درجة مئوية، يمكن تقييم معدلات نمو الشقوق. يُظهر النوع HH 1، نظرًا لمحتواه الجزئي من الفريت، ليونة أفضل في ظل هذه الظروف من النوع 2 الأوستنيتي بالكامل؛ في حين أن سلسلة HT (15Cr-35Ni)، نظرًا لمحتواها العالي من النيكل، تتمتع بأفضل مقاومة للصدمات الحرارية ويمكن أن تعمل حتى 1150 درجة مئوية في ظروف الأكسدة و1100 درجة مئوية في ظروف التخفيض.

التآكل والتأثير الميكانيكي

في البيئات التي تعاني من تآكل المواد مثل الأفران الدوارة للأسمنت وأفران عمود الحبيبات، يجب تعزيز مقاومة التآكل على أساس مقاومة الحرارة. بالنسبة لـ ZG40Cr25Ni20، يمكن زيادة محتوى الكربون إلى 0.40% إلى 0.50%، أو يمكن إضافة الموليبدينوم النزري (0.5% إلى 1.0%) لتكوين كربيدات صلبة. بعد استبدال الفولاذ الكربوني العادي بـ ZG40Cr25Ni20 في بطانة فرن الأسمنت، امتد عمر الخدمة من 6 أشهر إلى 3 سنوات، مما يوضح بشكل كامل التحسن الهائل الذي يجلبه الاختيار المناسب للمواد إلى عمر الخدمة.

الأنظمة القياسية والممارسات الهندسية في تحسين التركيب

هناك اختلافات منهجية في المواصفات التركيبية للفولاذ المصبوب المقاوم للحرارة بين الأنظمة القياسية العالمية الرئيسية. يساعد فهم هذه الاختلافات في الاختيار الدقيق للمواد:

المعايير الصينية (GB/T 8492) والمعايير الدولية

ZG40Cr25Ni20 المحدد في GB/T 8492-2014 يتوافق مع HK40 في ASTM A297، ولكن مع حد أدنى أقل قليلاً من محتوى النيكل (18% إلى 21% مقابل 19% إلى 22%). تميل المعايير الصينية إلى تعويض خسائر الأداء الناتجة عن انخفاض محتوى النيكل عن طريق إضافة النيتروجين (N، 0.15% إلى 0.25%) والعناصر الأرضية النادرة (RE)، وبالتالي التحكم في التكاليف. على سبيل المثال، يحقق ZG35Cr24Ni7SiN، من خلال تقوية محلول النيتروجين الصلب، قوة في درجة الحرارة العالية قريبة من HK40 عند 1050 درجة مئوية، ولكن مع انخفاض تكلفة المواد بحوالي 15% إلى 20%.

تعديلات سلسلة ASTM A297 HP

تطورت درجات HP التقليدية (Cr 24% إلى 28%، Ni 33% إلى 37%) إلى عدة فروع معدلة:

1. HP-Nb : إضافة 0.8% إلى 1.2% من النيوبيوم يشكل رواسب Nb(C,N)، مما يحسن قوة التمزق عند 1100 درجة مئوية بنسبة 20% إلى 30% مع تعزيز قابلية اللحام.
2. HP-مو : إضافة 1.0% إلى 1.5% من الموليبدينوم يعزز تأثيرات تقوية المحلول الصلب، وهو مناسب للظروف ذات التآكل الخفيف الناتج عن الكبريتيد.
3. HP-W-NB : الإضافة المشتركة للتنغستن (0.5% إلى 1.0%) والنيوبيوم، المستخدمة في الأنابيب المشعة لفرن تكسير الإيثيلين، مع تحسين تآزري لمقاومة الكربنة ومقاومة الزحف.

اختبار التركيب ومراقبة الجودة

انحرافات التكوين في المسبوكات الفولاذية المقاومة للحرارة تؤثر بشكل كبير على الأداء. على سبيل المثال، محتوى السيليكون الذي يتجاوز 3%، مع تعزيز مقاومة الأكسدة، يقلل بشدة من صلابة درجة حرارة الغرفة؛ محتوى الكربون الذي يتجاوز 0.50٪ يسرع التقصف الناتج عن درجات الحرارة العالية. توصي الممارسة الهندسية باستخدام قياس طيف الانبعاث البصري (OES) أو البلازما المقترنة حثيًا (ICP) لاختبار التركيب، مع التحكم في الخطأ في حدود ±0.01%. بالنسبة للمكونات المهمة، يلزم أيضًا اختبار الأكسدة لمدة 500 ساعة (GB/T 13303-2020)، لحساب متوسط ​​معدل الأكسدة V = (g₂ - g₁) / (S · t)، بوحدات g/m²·h.

المقايضات الاقتصادية: تكلفة دورة الحياة بدلاً من سعر الشراء الأولي

يجب أن يتجاوز قرار اختيار المواد النهائي سعر مادة الوحدة ويحسب تكلفة دورة الحياة الكاملة (LCC). أخذ الأنابيب المشعة لفرن تكسير الإيثيلين البتروكيميائي كمثال:

• يوفر اختيار HK40 تكاليف مواد أولية أقل، ولكنه يتطلب الاستبدال كل سنتين إلى ثلاث سنوات بسبب تشوه الزحف أو التقصف بالكربنة، مما يؤدي إلى خسائر كبيرة في صيانة إيقاف التشغيل.
• يؤدي اختيار HP-Nb المعدل إلى زيادة التكاليف الأولية بحوالي 25% إلى 30%، ولكن يمكن أن يصل عمر الخدمة إلى 5 إلى 7 سنوات. علاوة على ذلك، ونظرًا لانخفاض معدلات ترقق الجدران، يمكن أن يصل توفير الوقود الناتج عن تحسين الكفاءة الحرارية إلى ضعف فرق تكلفة المواد.

في نطاق درجات الحرارة العالية للغاية من 1095 درجة مئوية إلى 1205 درجة مئوية، على الرغم من أن السبائك القائمة على الحديد والنيكل مثل HL وHU وHX لها تكاليف أولية أعلى، إلا أن تكرار وقت التوقف عن العمل وأعمال الصيانة المنخفضة غالبًا ما يستعيد فرق تكلفة المواد في غضون 18 شهرًا. ولذلك، جوهر اختيار الفولاذ المقاوم للحرارة للأفران الصناعية هو إيجاد التوازن الأمثل بين خمسة أبعاد: درجة الحرارة، والغلاف الجوي، والحمل، وعمر الخدمة، والتكلفة ، بدلاً من مجرد متابعة الحد الأقصى لأي مؤشر واحد.
