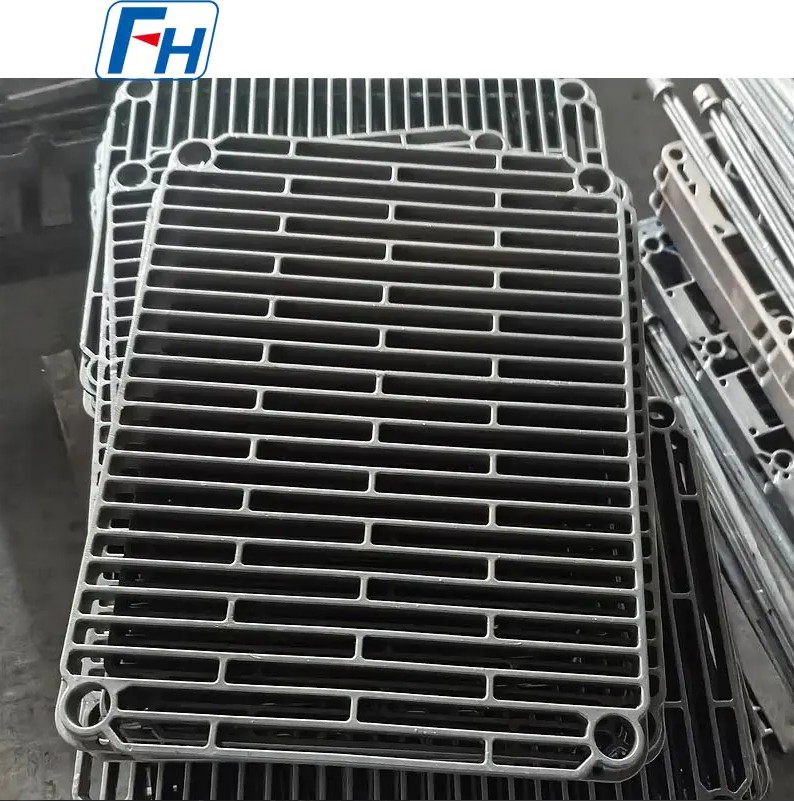

لماذا تتشوه أو تتشقق صواني المعالجة الحرارية؟

ركوب الدراجات الحرارية غير الموحدة: المحرك الأساسي للتزييف والتشقق

يمكن للمزدوجة الحرارية التي يتم التحكم فيها بالفرن أن تؤكد متوسط درجة الحرارة المستهدفة، إلا أنه لا يزال من الممكن وجود تدرجات كبيرة في درجات الحرارة جنبًا إلى جنب، ومن أعلى إلى أسفل، ومن الأمام إلى الخلف داخل الحجرة. أثناء قيام الدرج بالتسخين والتبريد بشكل متكرر من خلال هذه التدرجات، تتوسع المناطق المختلفة وتتقلص بمعدلات مختلفة، مما يولد إجهادًا حراريًا تراكميًا.

في أفران المعالجة الحرارية المستمرة، يمكن أن تتأرجح درجة حرارة سطح بكرات الفرن من حوالي 200 درجة مئوية إلى أكثر من 900 درجة مئوية خلال بضع دقائق فقط. تخضع صواني المعالجة الحرارية لدورات تحميل وتفريغ أكثر يوميًا من بكرات الفرن النموذجية، وبالتالي فإن الصدمة الحرارية المتراكمة تكون كبيرة. بمجرد أن يتجاوز الضغط الموضعي قوة إنتاج المادة، تبدأ الصينية في الانحناء أو الالتواء أو الالتواء. إذا استمر التوتر في التركيز دون راحة، يتبع ذلك الكسر.

عيوب التصميم الهيكلي: التمدد الحراري مع عدم وجود مكان للذهاب إليه

عندما يتم تسخين الدرج من درجة حرارة الغرفة إلى 1000 درجة مئوية، يمكن أن يصل التمدد الخطي إلى 10 مم إلى 15 مم لكل متر من الطول. إذا لم يتضمن التصميم فجوات التمدد أو هياكل التوصيل المرنة، فلن يكون لهذا التمدد الحراري مسار إطلاق - يتراكم الضغط مباشرة عند وصلات اللحام ويؤدي في النهاية إلى التشقق.

سمك الجدار لا يقل أهمية. يتراوح جدار الدرج الرئيسي عادةً من 8 مم إلى 20 مم. الجدران الرقيقة جدًا تفتقر إلى القوة وتتأكسد بسرعة؛ الجدران السميكة جدًا تزيد من الكتلة الحرارية، وتطيل دورات التسخين، وتزيد من الإجهاد الحراري. تظهر البيانات التجريبية أنه مقابل كل زيادة بمقدار 2 مم في سمك الجدار، يرتفع وزن الدرج بنسبة 15% تقريبًا، في حين يتحسن عمر الزحف في درجات الحرارة العالية بنسبة حوالي 5% فقط. ولذلك يعد تحسين التوازن بين القوة الهيكلية والكفاءة الحرارية أمرًا ضروريًا.

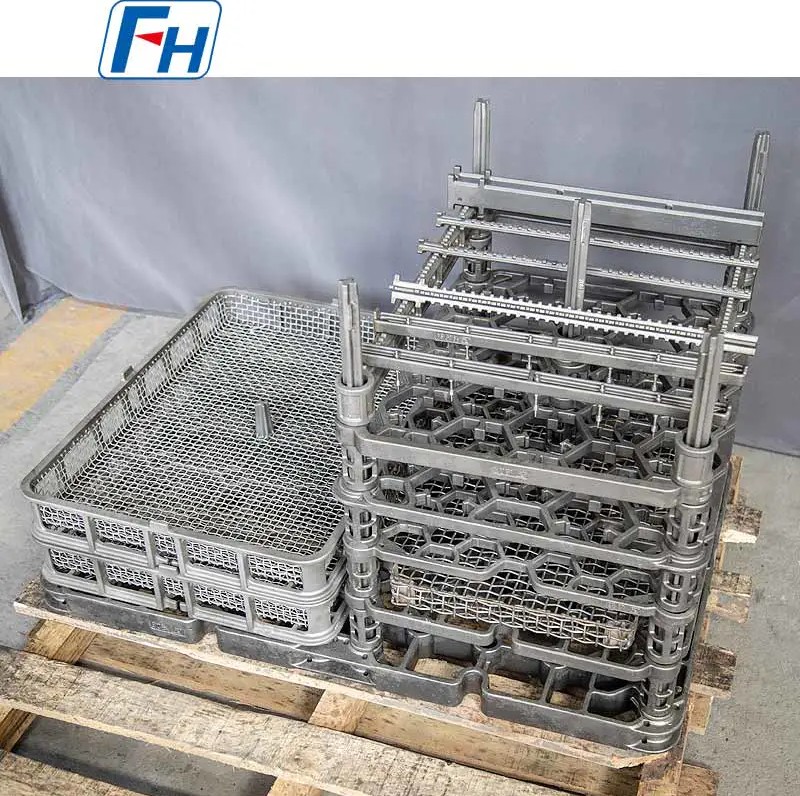

بالنسبة لتخطيط الأضلاع، تزيد هياكل قرص العسل من صلابة الدرج بنسبة تزيد عن 40% مقارنة بالأضلاع الشعاعية التقليدية، مع تقليل الوزن وتحسين دوران غاز الفرن في نفس الوقت - مع الحفاظ على تجانس درجة حرارة قطعة العمل في حدود ±5 درجة مئوية. يجب أن تكون صلابة المسار السفلي أقل بمقدار 30 إلى 50 HBW من صلابة بكرات الفرن لمنع تلف أسطح الأسطوانة الباهظة الثمن.

اختيار خاطئ للمواد: يتدهور الأداء عند درجات الحرارة المرتفعة بسرعة

تفقد صواني الفولاذ الكربوني العادية القوة ومقاومة الأكسدة بسرعة فوق 900 درجة مئوية. تحتوي سبائك الفولاذ المقاومة للحرارة - مثل الدرجات 1.4848، و1.4849، و2.4879، وSCH13 - عادةً على 10% إلى 30% من الكروم مع إضافات النيكل والموليبدينوم، مما يشكل بنية مجهرية مستقرة من الأوستنيتي أو الحديدي الأوستنيتي. وهذا يسمح للصواني بالعمل بشكل موثوق في بيئات تتراوح بين 900 درجة مئوية و1150 درجة مئوية، مما يوفر عمر خدمة أطول بثلاث إلى خمس مرات من الصواني العادية المصنوعة من الفولاذ الكربوني.

يشكل الكروم طبقة كثيفة من أكسيد Cr₂O₃ على السطح تمنع المزيد من انتشار الأكسجين، مما يؤدي إلى إبطاء الأكسدة في درجات الحرارة العالية وبداية تشقق التعب الحراري. بالإضافة إلى ذلك، فإن المسبوكات التي لم تخضع للتطبيع والتلطيف لتخفيف الضغط المتبقي من عملية الصب ستبدأ في التصدع في وقت أقرب بكثير، حيث يتراكم الإجهاد الحراري التشغيلي فوق الإجهاد المتبقي الموجود مسبقًا.

أخطاء التشغيل والصيانة: مسرعات الفشل الخفية

حتى مع الاختيار الصحيح للمواد والتصميم الهيكلي السليم، فإن الممارسات التشغيلية السيئة يمكن أن تقلل من عمر الدرج بشكل كبير. تشمل الفجوات الإدارية الأكثر شيوعًا على المستوى الميداني ما يلي:

• 01 يؤدي تحميل درج واحد بما يتجاوز 85% من سعة التصميم المقدرة، إلى إنشاء تركيزات ضغط موضعية تؤدي إلى حدوث تشوه مبكر.
• 02 يعمل في درجات حرارة فعلية أقل من 50 درجة مئوية أقل من الحد الأقصى لدرجة حرارة الخدمة المقدرة للمادة، دون ترك أي هامش أمان لأحداث السخونة الزائدة العرضية.
• 03 آليات النقل المنحرفة - قضبان الدفع، ورؤوس الدفع، ورؤوس المناولة - التي تطبق قوة جانبية مستمرة، مما يؤدي إلى تسريع التآكل والتشويه بمرور الوقت.
• 04 تخطي عمليات فحص الأبعاد الشاملة كل 500 دورة فرن؛ الاستمرار في الاستخدام عندما يتجاوز تشوه البعد الحرج 3 مم بالفعل.
• 05 تبريد التبريد غير الموحد الذي يخلق تدرجًا حادًا في درجة الحرارة بين قطع العمل والصينية، مما يؤدي إلى توليد صدمة حرارية مفاجئة.

كيفية تحديد ما إذا كان الدرج يحتاج إلى الاستبدال

يجب أن يركز فحص الدرج على ثلاثة أبعاد: الاستواء، والتربيع، والسلامة التناسبية الشاملة. يجب أن تظل الأدراج مسطحة ومستوية عبر العرض والطول. يتداخل الترهل أو الانحناء أو التواء أو الالتواء مع التعامل السلس مع المواد داخل الفرن ويمكن أن يؤدي إلى توقف غير متوقع للمعدات.

من الأفضل التحقق من التربيع باستخدام مربع النجار المطبق على كل زاوية من الزوايا الأربع. أي حالة خارجة عن المألوف يمكن أن تسبب مشاكل في التتبع في نظام نقل الفرن، مما يؤدي إلى سلسلة من الأعطال الثانوية. يجب إزالة الصواني التي تظهر عليها انتفاخات كبيرة أو فواصل كبيرة تقع خارج نطاق تفاوتات الأبعاد الأصلية من الخدمة على الفور بدلاً من إصلاحها وإعادة استخدامها.

تعد عمليات فحص صينية البناء في عمليات إيقاف صيانة الأفران المقررة في الصيف أو الشتاء طريقة عملية لإضفاء الطابع المؤسسي على هذه العملية ورصد المشكلات قبل أن تتصاعد إلى انقطاعات إنتاج مكلفة.

الاستراتيجيات الأساسية لإطالة عمر خدمة الدرج

على مستوى المواد، يؤدي تحديد مصبوبات السبائك المقاومة للحرارة والتي خضعت بالفعل للتطبيع والتلطيف إلى التخلص من إجهاد الصب المتبقي قبل أن يدخل الدرج الخدمة على الإطلاق. على المستوى الهيكلي، التأكد من أن التصميم يشتمل على تعويض التمدد الحراري - من خلال أضلاع قرص العسل، والمفاصل المرنة، وفجوات التمدد الكافية - يوزع الضغط بدلاً من تركيزه. على مستوى العملية، تعمل منحدرات التسخين والتبريد التدريجي على تقليل الصدمة الحرارية؛ يولد تبريد الزيت إجهادًا حراريًا أقل بكثير من تبريد الماء، بينما يناسب تبريد الهواء التطبيقات التي يكون فيها التحكم في التشوه أكثر أهمية من الحد الأقصى للصلابة.
