كيفية اختيار سلة المعالجة الحرارية المناسبة: المواد والتصاميم وأفضل الممارسات لكل تطبيق فرن

اختيار المواد: تحديد حدود درجة الحرارة وعمر الخدمة

تحدد مادة سلة المعالجة الحرارية بشكل مباشر سلامتها الهيكلية وموصليتها الحرارية في البيئات ذات درجات الحرارة العالية. تتوافق تركيبات السبائك المختلفة مع نطاقات مقاومة درجات الحرارة المختلفة وقدرات مقاومة التآكل؛ غالبًا ما يؤدي الاختيار غير الصحيح للمواد إلى تشوه السلة أو تشققها أثناء دورات التسخين/التبريد السريعة.

مؤشرات الأداء الرئيسية للسبائك ذات درجة الحرارة العالية

تستخدم سلال المعالجة الحرارية عالية الجودة عادة سبائك خاصة ذات مقاومة لدرجات الحرارة العالية ومقاومة للتآكل. تحافظ هذه المواد على السلامة الهيكلية أثناء دورات التسخين والتبريد السريعة، مما يمنع فقدان الحرارة الناتج عن تشوه السلة. إن السبائك ذات الموصلية الحرارية العالية جنبًا إلى جنب مع عمليات الصب الدقيقة لتشكيل أسطح ناعمة هي الأساس المادي لضمان نقل الحرارة بشكل موحد والقضاء على البقع الساخنة والباردة.

ظروف التشغيل المشتركة وتوصيات مطابقة المواد

التصميم الهيكلي: الموازنة بين كفاءة التحميل وحماية قطع العمل

يتطلب التصميم الهيكلي للسلة موازنة كثافة التحميل، وتوحيد التوصيل الحراري، واستقرار دعم قطعة العمل. تعد تخطيطات الدعم غير المناسبة أو الصلابة غير الكافية من الأسباب الرئيسية لتشوه قطعة العمل وزيادة استهلاك الطاقة.

تخطيط دقيق لنظام الدعم

من خلال تقنية الفحص بالليزر ثلاثي الأبعاد، يتم ضمان التحكم في التباعد بين كتل الدعم الداخلية في الداخل 200 ملم يتيح توزيع القوة بشكل موحد على قطعة العمل، مما يقلل بشكل كبير من خطر الاعوجاج. بالنسبة لقطع العمل ذات الأشكال غير المنتظمة، تسمح أنظمة الأدراج القابلة للتعديل بتعديل مرن للارتفاع وزاوية الميل وفقًا لشكل قطعة العمل، مما يؤدي إلى تجنب تشوه البلاستيك الناتج عن الضغط الموضعي.

تعزيز الصلابة وتخفيف الإجهاد الحراري

يعمل الجمع بين أضلاع التعزيز ومفاصل التحرير الذكية على تحسين الصلابة الكلية للسلة مع السماح بإزاحة دقيقة يمكن التحكم فيها للمادة أثناء التدوير الحراري. يمنع هذا التصميم الإجهاد الحراري من تجاوز الحدود بسبب القيود الصارمة تمامًا أثناء عمليات التسخين/التبريد، وبالتالي تجنب التشقق الهيكلي.

المتغيرات الهيكلية لتكيف نوع الفرن

أنواع الأفران المختلفة لها متطلبات مختلفة بشكل واضح لهيكل السلة:

• الأفران الصندوقية: ركز على تصميمات الأدراج المكدسة لزيادة سعة التحميل للدفعة الواحدة
• أفران الدفع: مقاومة التآكل السفلية وهياكل التوجيه لضمان الدفع السلس
• أفران التفريغ: تتطلب دقة سطحية عالية في الغلق لتقليل المناطق الميتة من الإشعاع الحراري

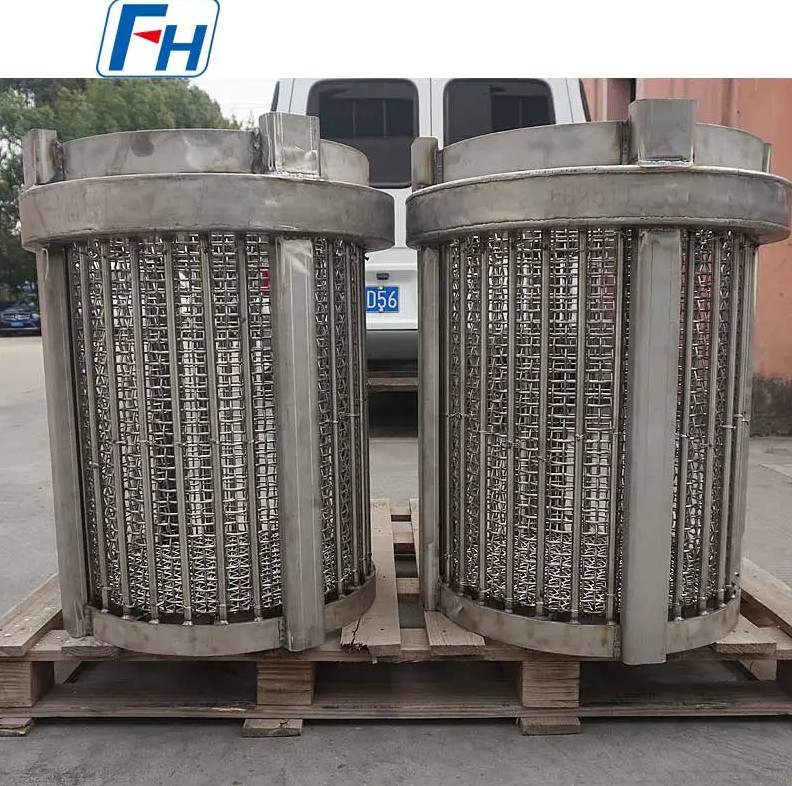

• أفران الحفرة: تحتاج إلى واجهات تركيب الرفع وهياكل مركزية متماثلة للرفع المتوازن
• أفران الجرس: التركيز على فتحات التهوية الموزعة بشكل محيطي لضمان دوران الهواء

تحسين الكفاءة الحرارية: من تصميم السلة إلى تقليل الطاقة

وباعتبارها جسرًا موصلًا بين قطع العمل والطاقة الحرارية للأفران، فإن تصميم السلة له تأثير أكبر بكثير على الكفاءة الحرارية مما هو معترف به بشكل عام. من خلال التحسين المزدوج للمواد والهيكل، يمكن تحقيق توفير كبير في الطاقة.

الموصلية الحرارية وجودة السطح

إن استخدام مواد سبائكية عالية التوصيل الحراري مع أسطح ناعمة يتم الحصول عليها من خلال الصب الاستثماري يحافظ على توزيع موحد لتدفق الحرارة في ظل اختلافات درجات الحرارة التي تصل إلى مئات الدرجات المئوية. هذا التوحيد يقلل بشكل مباشر من حدوث البقع الساخنة والباردة في الفرن، مما يؤدي إلى تسخين قطعة العمل بشكل أكثر اتساقًا وأوقات نقع أقصر مطلوبة للوصول إلى درجات الحرارة المستهدفة.

تحميل الكثافة وتحسين القدرة

تسمح هياكل السلة المُحسّنة لأنواع مختلفة من الأفران باستيعاب المزيد من قطع العمل في عملية تسخين واحدة. زيادة كثافة التحميل تعني زيادة إنتاج المعالجة الحرارية لكل وحدة زمنية، مما يؤدي إلى استهلاك تكلفة الطاقة الثابتة لكل دورة فرن. ويظهر هذا التأثير بشكل خاص على خطوط الإنتاج المستمرة.

التحقق الكمي من تخفيض الطاقة

تظهر البيانات التجريبية أنه بعد اعتماد الكفاءة العالية سلة المعالجة الحراريةs ، يمكن تقليل استهلاك الطاقة الإجمالي تقريبًا 8%-12% . إن تأثير توفير الطاقة هذا بارز بشكل خاص في خطوط الإنتاج المستمر واسعة النطاق، حيث يكون التأثير التراكمي لفقد الحرارة أثناء التشغيل المستمر أكثر أهمية. يأتي توفير الطاقة في المقام الأول من ثلاثة جوانب:

1. تقليل فقدان الحرارة الناتج عن تشوه السلة
2. تقصير وقت النقع اللازم لقطع العمل للوصول إلى درجة حرارة العملية
3. تحسين معاملات التحميل لتقليل تخصيص استهلاك الطاقة لكل قطعة عمل

تكامل الأتمتة: تصميم التوافق لخطوط الإنتاج الحديثة

في خطوط الإنتاج الحديثة للمعالجة الحرارية المستمرة، يعد التكامل السريع والموثوق للسلال مع الأنظمة الآلية بمثابة رابط حاسم لتحقيق إنتاج فعال. يجب أن يأخذ تصميم السلة في الاعتبار بشكل استباقي الواجهات الميكانيكية وتتبع البيانات ومتطلبات التغيير السريع.

واجهات معيارية سريعة التغيير

يمكن للسلال ذات تصميمات الواجهة القياسية أن تتفاعل مع أنظمة النقل وآليات التحميل في غضون عشرات الثواني. يعمل هذا التصميم المعياري على تقليل وقت تغيير الخط بشكل كبير، مما يتيح تحسين استخدام المعدات في أوضاع إنتاج متعددة الأصناف بكميات صغيرة.

رؤية الآلة والقبضة الدقيقة

من خلال الاحتفاظ بفتحات تحديد الموضع على سطح السلة والتعاون مع الأذرع الآلية الموجهة بالرؤية، يمكن تحقيق الإمساك الدقيق ووضع قطع العمل. يضمن هذا الاتساق دقة تحديد موضع متكررة لكل قطعة عمل، مما يضع الأساس للتحكم الدقيق في معلمات عملية المعالجة الحرارية اللاحقة.

ربط البيانات وتتبع الدُفعات

من خلال تضمين أجهزة استشعار RFID أو درجة الحرارة داخل السلة، يمكن تحقيق التتبع في الوقت الفعلي لمعلومات دفعة قطعة العمل وتاريخ درجة الحرارة. يتم تحميل هذه البيانات مباشرة إلى أنظمة الإدارة على مستوى المصنع، مما يوفر دعم البيانات لمراقبة الإنتاج وتتبع الجودة وتحسين العملية.

آليات تعديل التوافق مع الأفران المتعددة

سواء بالنسبة للأفران الصندوقية، أو الأفران الفراغية، أو أفران الحمام الملحي، يمكن تكييف السلال بسرعة من خلال الأقواس القابلة للتعديل. يتجنب تصميم التوافق هذا ضغط المخزون الناتج عن تكوين سلال منفصلة لكل نوع من أنواع الأفران، مما يحسن تنوع أصول المعدات.

منع تشوه قطعة العمل: الدعم وإدارة الإجهاد

يحدث تشوه قطعة العمل في البيئات ذات درجة الحرارة العالية في المقام الأول بسبب الدعم غير المتساوي أو الإجهاد الحراري المركز. يجب أن يخفف تصميم السلة من هذه المخاطر من خلال تخطيط الدعم الدقيق والتحكم في العملية الحرارية.

التوزيع العلمي لنقاط الدعم

التحكم في تباعد كتلة الدعم داخل 200 ملم هو عتبة السلامة التي تم التحقق منها. عند هذه المسافة، حتى بالنسبة لقطع العمل الطويلة أو ذات الجدران الرقيقة، يمكن تحقيق توزيع موحد لقوة الدعم، مما يمنع الالتواء الناتج عن الوزن الذاتي أو التمدد الحراري غير المتساوي.

مراقبة الحلقة المغلقة للدورات الحرارية

من خلال التعاون مع أنظمة إدارة المعالجة الحرارية الذكية، يضمن التحكم في درجة الحرارة المغلقة ومعدلات التدفئة/التبريد بقاء الضغط الحراري ضمن النطاقات الآمنة. تسمح آليات التغذية الراجعة في الوقت الفعلي بتعديل معلمات العملية في الوقت المناسب عند اكتشاف تدرجات غير طبيعية في درجات الحرارة، مما يمنع تراكم الضغط من تجاوز الحدود.

القدرة على التكيف مع الصواني القابلة للتعديل

تعمل وظائف ارتفاع الدرج وزاوية الميل القابلة للتعديل لأشكال قطع العمل المختلفة على تمكين السلال من التكيف مع احتياجات التحميل المتنوعة التي تتراوح من أجزاء العمود إلى تجاويف الصناديق المعقدة. تعمل هذه القدرة على التكيف على تقليل نقاط الاتصال والمسافات البادئة الموضعية الناتجة عن إجبار قطع العمل على تخطيطات الدعم القياسية.

إطار قرار الاختيار: نهج منهجي من المتطلبات إلى التنفيذ

في مواجهة متطلبات العملية المتنوعة وظروف المعدات، يساعد إنشاء إطار قرار اختيار منهجي على تجنب أخطاء المطابقة الناجمة عن التجريبية.

الخطوة 1: تحديد قيود العملية

توضيح الحد الأقصى لدرجة حرارة التشغيل، ووسط التسخين (الغلاف الجوي/الفراغ/حمام الملح)، ومتطلبات توحيد درجة الحرارة، وزمن دورة الإنتاج. تعمل هذه المعلمات على القضاء بشكل مباشر على خيارات المواد التي لا تلبي متطلبات مقاومة درجات الحرارة الأساسية أو مقاومة التآكل.

الخطوة 2: تقييم خصائص التحميل وقطعة العمل

توثيق أبعاد قطعة العمل النموذجية، والوزن، وتعقيد الشكل، وحساسية التشوه. بالنسبة لقطع العمل عالية الدقة، قم بإعطاء الأولوية للهياكل ذات مسافة دعم أقل من 200 ملم وصواني قابلة للتعديل.

الخطوة 3: تأكيد متطلبات التوافق مع الأتمتة

إذا تم نشر خط الإنتاج أو يخطط لنشر أذرع آلية وأنظمة MES، فتأكد مما إذا كانت السلة تمتلك واجهات ميكانيكية موحدة، وفتحات تحديد المواقع، وقدرات تضمين الحصول على البيانات. سيؤدي الإغفال في هذه الخطوة إلى ارتفاع تكاليف التعديل بشكل كبير لاحقًا.

الخطوة 4: التحقق من الكفاءة الحرارية والاقتصاد

اطلب من الموردين تقديم بيانات مقارنة استهلاك الطاقة في ظل ظروف تشغيل مماثلة. باستخدام مجموعة توفير الطاقة من 8%-12% كخط أساس، بالإضافة إلى أسعار الطاقة المحلية وساعات التشغيل السنوية، قم بحساب فترة الاسترداد. قم بتقييم تكاليف الصيانة في نفس الوقت على مدار عمر خدمة السلة المتوقع.
