ما هي قوالب الصلب المقاومة للحرارة التي يجب أن تختارها لتطبيقات درجات الحرارة القصوى؟

في قطاعات المعالجة الحرارية الصناعية ومعدات الطاقة، سلسلة النيكل عالية الكروم (Cr25Ni20) مصبوبات فولاذية مقاومة للحرارة إظهار مقاومة فائقة للزحف واستقرار الأكسدة مقارنة بمسبوكات سلسلة النيكل المنخفض متوسطة الكروم (Cr18Ni8) عند التشغيل في بيئات مستدامة أعلاه 1100 درجة مئوية . بالنسبة للمكونات المهمة مثل بكرات الفرن والأنابيب المشعة وتركيبات المعالجة الحرارية التي تعمل خارجها 1000 درجة مئوية ، يمكن أن يؤدي اختيار مواد سبائك النيكل عالية الكروم إلى إطالة عمر خدمة المكونات 30% إلى 50% ، مما يقلل بشكل كبير من تكرار فترات التوقف عن العمل غير المخطط لها وتكاليف الصيانة.

الاختلافات في تحديد المواقع الفنية بين اثنين من التيار الرئيسي المسبوكات الفولاذية المقاومة للحرارة

يمكن تصنيف المسبوكات الفولاذية المقاومة للحرارة إلى فرعين رئيسيين بناءً على أنظمة السبائك: الفولاذ الأوستنيتي متوسط الكروم والفولاذ الأوستنيتي عالي الكروم والنيكل. لكل منها سيناريوهات قابلة للتطبيق داخل 650 درجة مئوية إلى 1200 درجة مئوية نطاق درجة الحرارة، مع وجود اختلافات أساسية تتجلى في نسب تكوين السبائك، واستقرار البنية المجهرية، ومنحنيات تدهور الأداء الميكانيكي عند درجات الحرارة العالية.

سلسلة متوسطة الكروم ومنخفضة النيكل: حلول فعالة من حيث التكلفة لدرجات الحرارة المرتفعة

تتحكم الدرجات النموذجية مثل سلسلة Cr18Ni8 في محتوى الكروم بداخلها 16% إلى 20% ومحتوى النيكل تقريبًا 8% إلى 12% . يحافظ هذا النظام على القوة الهيكلية في 650 درجة مئوية إلى 950 درجة مئوية تتراوح من خلال تقوية المحلول الصلب وترسيب الكربيد المحدود. وتشمل مزاياها تكاليف المواد الخام التي يمكن التحكم فيها ونوافذ عملية الصب الأوسع، مما يجعلها مناسبة للإنتاج الضخم لألواح قاعدة الفرن البسيطة نسبيًا، والصواني، وبكرات الفرن ذات درجة الحرارة المنخفضة.

ومع ذلك، عندما تتجاوز درجات حرارة الخدمة 1000 درجة مئوية ، يتراجع استقرار المصفوفة الأوستنيتي لمسبوكات سلسلة النيكل المنخفضة الكروم المتوسطة، مع معدلات هطول متسارعة للمرحلة σ والكربيدات الهشة. وهذا يؤدي إلى تدهور قوة التحمل لدرجات الحرارة العالية أكثر من 40% من القيم الأولية بعد 500 ساعة . ونتيجة لذلك، فإن هذه المادة مناسبة بشكل أفضل للعمليات المتقطعة، أو التقلبات الكبيرة في درجات الحرارة، أو ظروف العمل ذات درجات الحرارة المتوسطة إلى المنخفضة في الغالب.

سلسلة النيكل عالي الكروم: معايير الأداء تحت درجات الحرارة المرتفعة للغاية

ممثلة بأنظمة سبائك Cr25Ni20، يتم رفع محتوى الكروم إلى 24% إلى 28% يصل محتوى النيكل 18% إلى 22% ، مع إضافات ضئيلة من النيوبيوم والتنغستن للتحكم في مورفولوجيا الكربيد. محتوى الكروم العالي يضمن تكوين كثيف أفلام أكسيد مركب Cr₂O₃-Al₂O₃ على الأسطح، مع معدلات نمو في 1100 درجة مئوية البيئات الجوية فقط الثلث تلك المسبوكات من سلسلة الكروم المتوسطة.

تعمل نسبة النيكل العالية على تعزيز استقرار الطور الأوستنيتي بشكل كبير في درجات حرارة مرتفعة، مما يؤدي إلى قمع ترسيب الطور وتمكين عمر تمزق الزحف الذي يتجاوز الصب 10,000 ساعة تحت 1050 درجة مئوية عند ضغط 100 ميجا باسكال الظروف. هذه المادة هي الخيار المفضل للأنابيب المشعة لفرن التلدين المستمر، ودافعات مروحة فرن الكربنة، ومكونات بطانة الفرن الصناعية التي تعمل في 1200 درجة مئوية .

التحليل المقارن لمؤشرات الأداء الرئيسية

ولقياس فروق الأداء بين هاتين المادتين في ظروف العمل الفعلية، يتم إجراء مقارنات منهجية عبر أربعة أبعاد: مقاومة الأكسدة، وقوة درجات الحرارة العالية، ومقاومة التآكل، والقدرة على التكيف مع العمليات.

مقاومة الأكسدة: العامل الحاسم لعمر الخدمة في درجات الحرارة العالية

تتضمن أوضاع الفشل الأساسية للمسبوكات الفولاذية المقاومة للحرارة في بيئات الهواء ذات درجة الحرارة العالية تشظي مقياس الأكسيد وترقق الركيزة. تكشف بيانات اختبار الأكسدة المتزامنة ASTM G54 ذلك بعد 200 ساعة من التعرض المستمر في هواء 1100 درجة مئوية ، تحافظ مصبوبات سلسلة النيكل عالية الكروم على سماكة طبقة الأكسيد بين 12 إلى 18 ميكرومتر ، في حين تعمل المسبوكات ذات السلسلة المتوسطة الكروم والنيكل المنخفض على تطوير أفلام أكسيد تصل إلى 35 إلى 50 ميكرومتر مع طبقات واضحة وتكسير.

تكمن آلية تكوين طبقة الأكسيد الكثيفة في التكوين التفضيلي لطبقات Cr₂O₃ المستمرة التي يتم تمكينها بمحتوى عالي من الكروم، بينما تعمل عناصر النيكل على تقليل الضغط البيني بين طبقة الأكسيد والركيزة، مما يقلل من انفصال الغشاء أثناء التدوير الحراري. بالنسبة لتركيبات المعالجة الحرارية التي تشهد دورات تسخين وتبريد متكررة، يمكن لهذه الخاصية أن تقلل من معدلات فقدان الوزن عن طريق الأكسدة أكثر من 60% .

زحف درجات الحرارة العالية وقوة التحمل: تقييم كمي لقدرة تحمل الحمولة

يمثل الزحف وضع الفشل الأكثر فتكًا للمسبوكات الفولاذية المقاومة للحرارة في ظل ظروف التحميل المستمرة ذات درجة الحرارة العالية. يوضح اختبار قوة التحمل القياسي GB/T 2039 ما يلي:

• تحت 900 درجة مئوية / 80 ميجا باسكال الشروط، وتتجاوز كلتا المادتين 50,000 ساعة وقت التمزق مع الحد الأدنى من الاختلاف في الأداء؛
• تحت 1050 درجة مئوية/60 ميجا باسكال في الظروف، ينخفض وقت تمزق صب سلسلة النيكل المتوسط والكروم المنخفض إلى ما يقرب من 8,000 ساعة ، في حين تحافظ مصبوبات سلسلة النيكل عالية الكروم أكثر من 25,000 ساعة ;
• في 1100 درجة مئوية ، تصبح قوة التحمل لسلسلة النيكل المنخفض والكروم المتوسط غير كافية للتطبيقات الهندسية، في حين تحقق مصبوبات سلسلة النيكل العالي الكروم 15,000 ساعة تمزق عمر تحت 40 ميجا باسكال الإجهاد.

يحدد هذا الاختلاف في البيانات الكمية بشكل مباشر حدود اختيار المواد للمكونات الحاملة المهمة مثل الأنابيب المشعة وبكرات الفرن الكابولي.

تطور البنية الدقيقة والاختلافات في آلية الفشل

أداء درجات الحرارة العالية المسبوكات الفولاذية المقاومة للحرارة لا يعتمد على تكوين السبائك فحسب، بل يتأثر بشدة بتطور البنية المجهرية أثناء الخدمة طويلة المدى. تُظهر سلوكيات تحول الطور لهاتين المادتين ضمن نطاقات درجات حرارة متطابقة اختلافات أساسية.

سلسلة النيكل ذات الكروم المتوسط والمنخفض: خشونة الكربيد وتقصف المرحلة σ

داخل 650 درجة مئوية إلى 900 درجة مئوية نطاق درجة الحرارة، تترسب كربيدات من النوع M₂₃C₆ في مصبوبات سلسلة متوسطة الكروم ومنخفضة النيكل بشكل مستمر على طول حدود حبيبات الأوستينيت، وتخشن تدريجيًا مع مدة الخدمة الممتدة. يمكن أن تصل كسور حجم كربيد الحدود للحبوب 3% إلى 5% بعد 1000 ساعة ‎إضعاف شديد لتماسك حدود الحبوب.

والأهم من ذلك هو أن تخصيب الكروم والحديد في المناطق الحدودية للحبوب يصبح هشًا بسهولة σ المرحلة (مركب FeCr بين المعادن) . مع قيم الصلابة بين الجهد العالي 900 إلى 1100 ، يمكن أن تقلل الطور الموزع في تكوينات الشبكة على طول حدود الحبوب من صلابة تأثير درجة حرارة الغرفة بمقدار أكثر من 70% ، في نفس الوقت يؤدي إلى تدهور اللدونة ذات درجة الحرارة العالية. بالنسبة لمكونات الفرن المعرضة للصدمات الحرارية والميكانيكية، يمثل تقصف الطور σ عنق الزجاجة الأساسي الذي يحد من عمر الخدمة.

سلسلة النيكل عالي الكروم: مصفوفة أوستنيتي مستقرة ومراحل هطول يمكن التحكم فيها

يعمل المحتوى العالي من النيكل على توسيع مجال طور الأوستينيت إلى درجات حرارة منخفضة، مما يؤدي إلى قمع حركية تكوين الطور بشكل كبير. في مصبوبات Cr25Ni20، حتى بعد ذلك 10,000 ساعة من 1050 درجة مئوية الخدمة، تظل كسور حجم الطور قابلة للتحكم أدناه 0.5% .

مراحل التقوية الأولية في هذا النظام هي نيتريدات الكربون من النوع NbC أو M(C,N)، والتي تتميز بأحجام الجسيمات الدقيقة ( 50 إلى 200 نانومتر )، آليات التوزيع الموحد وتعزيز التشتت التي تعمل على تعزيز قوة درجات الحرارة المرتفعة بمعدلات خشونة أقل بكثير من M₂C₆. جنبا إلى جنب مع العلاج الحل المناسب ( 1150 درجة مئوية إلى 1200 درجة مئوية، عقد لمدة 2 إلى 4 ساعات تليها التبريد بالماء )، تحقق المسبوكات حالات توزيع كربيد محسنة منذ بداية الخدمة، مما يؤخر تدهور الأداء.

سيناريوهات التطبيقات الصناعية وإرشادات قرار الاختيار

بناءً على اختلافات الأداء الموضحة أعلاه، أصبحت الحدود المطبقة لهذين النوعين من صب الفولاذ المقاوم للحرارة في المعدات الصناعية واضحة نسبيًا. يجب أن تقوم قرارات الاختيار بتقييم شامل لدرجة حرارة العمل، وخصائص الحمل، وتكرار التدوير الحراري، ومتطلبات العمر المتوقع.

حالة مقارنة نموذجية في تطبيقات تركيبات المعالجة الحرارية

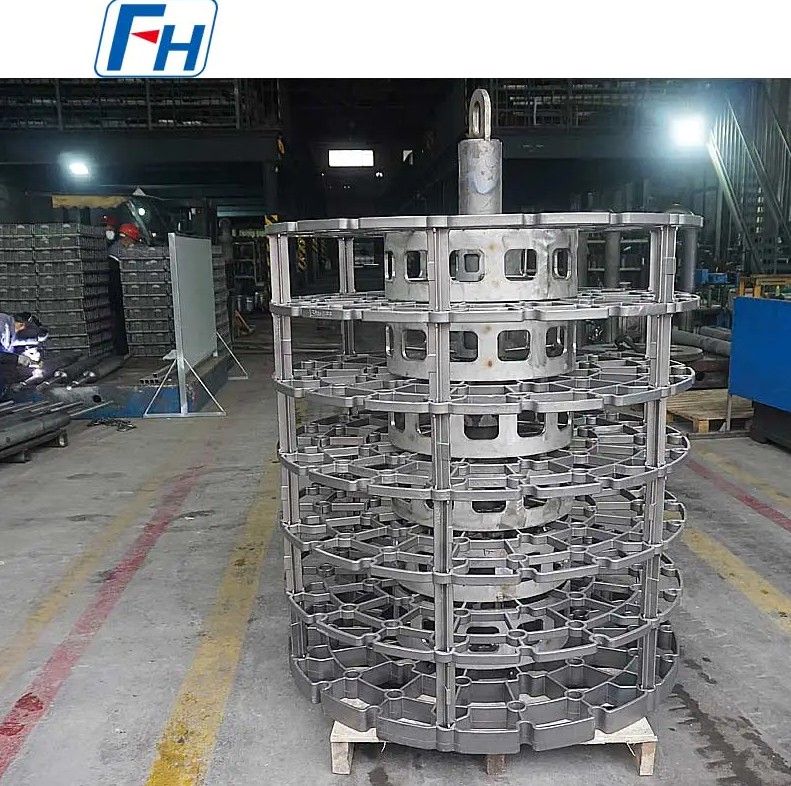

النظر في الصواني والأعمدة في خطوط إنتاج الكربنة لعتاد السيارات: في أجواء الكربنة 930 درجة مئوية ، تحقق التركيبات من سلسلة الكروم والنيكل المنخفض متوسط عمر الخدمة تقريبًا من 8 إلى 12 شهرًا ، مع أوضاع الفشل الأولية التي تنطوي على التشوه والتشقق بسبب أكسدة حدود الحبوب. عند التحول إلى مواد سلسلة النيكل عالية الكروم، تمتد فترات الخدمة في ظل ظروف مماثلة إلى 18 إلى 24 شهرًا ، مع تجاوز تخفيضات التشوه 40% .

على الرغم من أن مصبوبات سلسلة النيكل عالية الكروم تنطوي على تكاليف شراء أولية أعلى، إلا أن الحسابات الشاملة التي تتضمن تكرار الاستبدال، وخسائر وقت التوقف عن العمل، ونفقات صيانة العمالة تكشف أن يتم تخفيض إجمالي تكاليف دورة الحياة فعليًا بنسبة 25% إلى 35% . تصبح هذه الميزة الاقتصادية واضحة بشكل خاص عند التشغيل المستمر لخطوط إنتاج المعالجة الحرارية الآلية.

أساسيات مراقبة الجودة والتحقق من الأداء

بغض النظر عن اختيار المواد، فإن تحقيق أداء المسبوكات الفولاذية المقاومة للحرارة يعتمد على أنظمة مراقبة الجودة الصارمة. تمثل عناصر الفحص التالية روابط مهمة تضمن تلبية المسبوكات لمتطلبات حالة تشغيل التصميم.

التركيب الكيميائي وفحص المعادن

يضمن التحليل الطيفي التحكم في انحرافات العناصر الرئيسية مثل الكروم والنيكل والكربون داخلها ±0.5% ، مع إضافات العناصر النزرة مثل النيوبيوم والتنغستن بدقة ±0.1% . يركز فحص المعادن على:

• درجات حجم الحبوب الأوستينيت (تتطلب عادة 3 إلى 6 الصف );
• مورفولوجيا توزيع الكربيد وكسور الحجم؛
• وجود مسامية انكماشية أو شوائب زائدة أو عيوب أخرى.

اختبار التحقق من أداء درجات الحرارة العالية

بالإضافة إلى اختبار الشد في درجة حرارة الغرفة التقليدية، يجب استكمال عناصر التحقق من درجة الحرارة العالية التالية:

1. اختبار الشد قصير المدى لدرجة الحرارة العالية (نقاط درجة الحرارة المستهدفة: 800 درجة مئوية، 950 درجة مئوية، 1050 درجة مئوية )، وقياس قوة الخضوع ومنحنيات تدهور قوة الشد؛
2. اختبار قوة التحمل (يتم إجراؤه وفقًا لمعيار GB/T 2039 أو ASTM E139)، والحصول على بيانات وقت التمزق عند درجات الحرارة ومستويات الإجهاد المستهدفة؛
3. اختبار الأكسدة المتزامنة ( 800 درجة مئوية إلى 1100 درجة مئوية ، وزن كل 50 ساعة )، رسم منحنيات حركية الأكسدة وحساب ثوابت معدل الأكسدة.

بالنسبة للمكونات الحاملة الهامة، يوصى بزيادة نسب أخذ العينات بمقدار 10% إلى 20% للاختبارات غير المدمرة (التصوير الشعاعي أو الموجات فوق الصوتية)، مع ضمان عدم تجاوز أبعاد الخلل الداخلي 5% من wall thickness.

اتجاهات تطوير التكنولوجيا وتوصيات اختيار المواد

مع تطور الأفران الصناعية نحو درجات حرارة أعلى، ودورات تشغيل متواصلة أطول، وبيئات جوية أكثر تعقيدًا، توضح تكنولوجيا صب الفولاذ المقاوم للحرارة اتجاهات التطوير التالية:

• تصميم السبائك الدقيقة : يمكن أن تؤدي إضافة العناصر الأرضية النادرة (مثل Ce وLa) إلى التركيبات الأساسية لـCr25Ni20 إلى زيادة تحسين هياكل حبيبات طبقة الأكسيد، مما يقلل من 1100 درجة مئوية معدلات الأكسدة بنسبة إضافية 15% إلى 20% ;
• التصلب الاتجاهي وصب الحبوب الدقيقة : التحكم في اتجاه التصلب ومعدلات التبريد للقضاء على الفصل البلوري العمودي، مما يعزز قوة التحمل لدرجات الحرارة العالية عن طريق أكثر من 20% ;
• مركب طلاء واقية التآزر : تطبيق طلاءات الألومينيد أو MCrAlY على أسطح الصب لإنشاء أنظمة حماية مزدوجة الطبقة مع ركائز سبائك النيكل عالية الكروم، مما يدفع درجات حرارة الخدمة القصوى إلى 1250 درجة مئوية .

بالنسبة للمستخدمين النهائيين، يجب أن تتجاوز قرارات اختيار المواد أطر مقارنة التكلفة الفردية وإنشاء نماذج تقييم تتمحور حولها إجمالي تكلفة دورة الحياة (LCC) . عندما تتجاوز درجات حرارة التشغيل 1000 درجة مئوية أو تتجاوز ساعات العمل السنوية 6,000 ساعة ، مزايا أداء التكلفة الشاملة لسلسلة النيكل عالي الكروم المسبوكات الفولاذية المقاومة للحرارة أصبح واضحًا تمامًا، وهو ما يمثل الاختيار العقلاني لضمان التشغيل المستقر للمعدات على مدار دورة طويلة.
