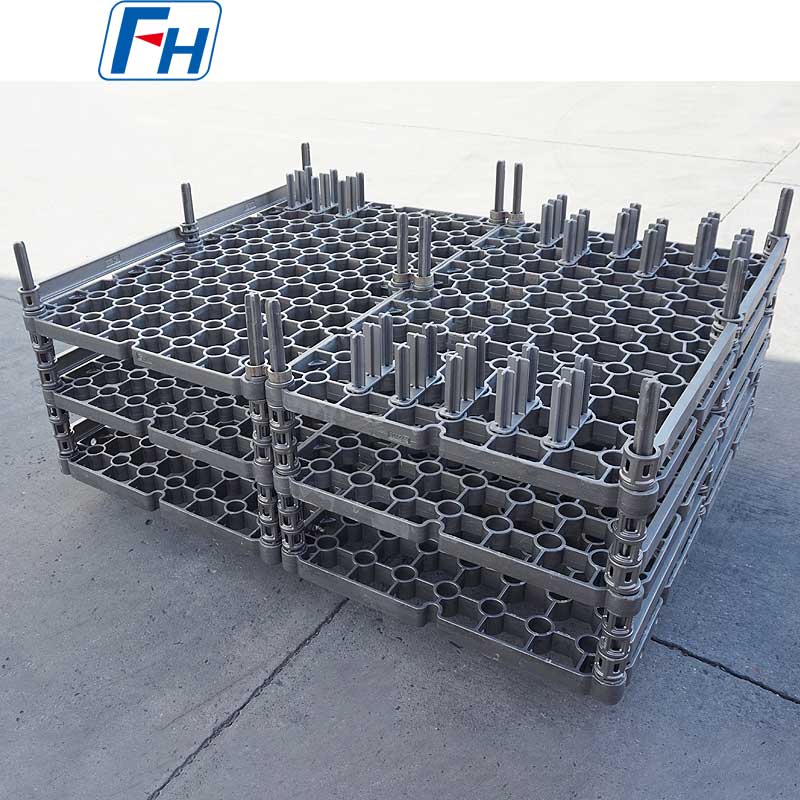

1.4825 1480x1180x600mm تركيبات المعالجة الحرارية لأفران التبريد | إف إتش®

العلامة التجارية: إف إتش®

شهادة: ISO9001، ISO14001

المادة: فولاذ مقاوم للحرارة

درجة المادة: 1.4825

الحجم: 1480x1180x600mm أو حسب الطلب وفقا لرسوماتك

أقصى درجة حرارة التشغيل: 1100 درجة مئوية

موك: 2 قطعة

إف إتش® Quenching furnace heat treatment fixtures are the "tangible hand" of the heat treatment process, translating abstract process parameters (temperature, time, cooling rate) into precise control over the workpiece's physical form and microstructure. An excellent quenching fixture design is the product of deep integration of materials science, mechanical design, and heat treatment process knowledge, serving as the key guarantee for achieving high-quality, consistent, low-distortion quenching production.

اتصل بنا

تركيبات المعالجة الحرارية لفرن التسقية FH®:

لا يجب أن تتحمل تركيبات أفران التبريد درجات الحرارة المرتفعة فقط مثل تركيبات المعالجة الحرارية الأخرى، بل يجب أن تمتلك أيضًا قوة ساخنة عالية، ومقاومة ممتازة للإجهاد الحراري، وصلابة كافية لتحمل الصدمة الحرارية الشديدة والتآكل المحتمل الناتج عن مواد التبريد (الزيت، الماء، محاليل البوليمر، أو الحمامات الملحية).

1. تحديد المواقع والتأمين بدقة: يضمن عدم تحرك قطعة العمل أثناء النقل والتبريد، مما يمنع التبريد غير المتساوي بسبب الحركة.

2. التحكم النشط بالتشويه: وهذه هي وظيفتها الأكثر أهمية. إنه يقاوم اعوجاج قطعة العمل أثناء تليين درجة الحرارة العالية وانكماش التبريد من خلال الدعم أو القيد أو تطبيق الإجهاد المسبق.

3. توجيه عملية التبريد:

التحكم في طريقة الغمر: إدخال المبرد بزاوية وسرعة محددتين لتقليل طبقة البخار وضمان التبريد الموحد.
تمكين التبريد الاتجاهي: التصميم لمعدلات التبريد التفاضلية في المناطق المطلوبة (على سبيل المثال، إضافة العزل أو أدلة التدفق).

4. تحمل الصدمة الحرارية الشديدة: تتحمل المواد إجهادًا حراريًا هائلاً عند انتقالها من ~ 800-1000 درجة مئوية إلى سائل بعشرات الدرجات خلال ثوانٍ.

5. مقاومة التآكل المتوسط: تتمتع زيوت التبريد والمحاليل الملحية والبوليمرات وما إلى ذلك بتأثيرات تآكل/أكسدة مختلفة على المعادن.

الأنواع الرئيسية والأمثلة النموذجية:

1. نوع الحاملة العالمية:

الصواني/السلال: للتبريد الدفعي للأجزاء الصغيرة العادية (مثل المثبتات وبكرات المحمل). يجب أن يحتوي الجزء السفلي على فجوات كافية لتدفق التبريد.
الشماعات/قضبان الوخز: لتعليق العمود أو الأجزاء من نوع الأكمام، مما يضمن الغمر الرأسي لتقليل الانحناء.

2. تركيبات المعالجة الحرارية المخصصة المضادة للتشوه (الفئة الأساسية):

يموت التبريد الصحافة والعتاد: المثال الأكثر كلاسيكية. يتم وضع الترس الساخن بين شياق مدبب وقالب ضغط للتبريد تحت الضغط، مما يتحكم بشكل فعال في تشويه وتسطيح أسنان الترس.
تحمل حلقة / المشابك توسيع الجزء الحلقي: قم بالتوسيع من الداخل مقابل الجدار الخارجي أو المشبك من الخارج مقابل الفتحة الداخلية لمنع الخروج عن الاستدارة.
رفوف دعم رمح طويلة: تتميز بوجود بكرات متعددة على شكل حرف V أو كتل دعم، مما يسمح للعمود بالتقلص بحرية أثناء التبريد مع الحفاظ على الاستقامة.
إطارات تسطيح جزء اللوحة: استخدم الألواح العلوية أو هياكل الإطار لتقييد تزييف الألواح الرقيقة أثناء التبريد.

3. تركيبات تصلب التعريفي محددة:

متكامل مع ملفات الحث للتصلب الموضعي. يقوم بتحديد موضع المنطقة المراد تصلبها بدقة وتوجيه سائل التبريد.

4. تركيبات تبريد الفراغ/الجو:

تمتلك قوة عالية وتقلب منخفض في درجات الحرارة العالية (لتجنب تلويث الفرن وقطعة العمل). غالبًا ما تكون مصنوعة من الجرافيت أو الموليبدينوم أو التنغستن أو سبائك خاصة مقاومة للحرارة.

اعتبارات التصميم الرئيسية:

1. اختيار المواد (الأولوية القصوى):

الفولاذ المقاوم للحرارة: على سبيل المثال، AISI 314، 330، 253MA، مناسب لمعظم أجواء التبريد المحايدة أو المؤكسدة قليلاً، وهو فعال من حيث التكلفة.
السبائك ذات درجة الحرارة العالية: على سبيل المثال، Inconel 600/601، Haynes 230، لدرجات الحرارة المرتفعة، أو البيئات المسببة للتآكل الأكثر قسوة، أو الأفران الفراغية.
المواد المتخصصة: الجرافيت (للتبريد الفراغي بدرجة حرارة عالية، وكتلة حرارية منخفضة، ولكنه حساس للصدمات)؛ سيراميك كربيد السيليكون (درجات الحرارة القصوى، مقاوم للاهتراء، ولكنه هش).
الاعتبارات: قوة الخضوع لدرجات الحرارة العالية، التوصيل الحراري، معامل التمدد الحراري (مثالي قريب من قطعة العمل)، مقاومة الصدمات الحرارية، مقاومة التآكل المتوسط.

2. تصميم الميكانيكا الإنشائية:

تجنب تركيزات الإجهاد: استخدم الشرائح وقلل الزوايا الحادة.
التماثل والتوحيد: يضمن التوزيع المتساوي للحرارة والتبريد.
موازنة الوزن الخفيف مع القوة/المتانة: تعزيز المناطق الحاملة الرئيسية، وتقليل الوزن في المناطق غير الحرجة لتقليل الكتلة الحرارية واستهلاك الطاقة.

3. تصميم مسار تدفق التبريد:

يجب أن يسمح هيكل التركيبات بتدفق مادة التبريد بحرية وبسرعة، دون إنشاء مناطق ميتة يمكن أن تؤدي إلى عدم كفاية التبريد المحلي (البقع الناعمة) على قطعة العمل.
يتطلب الأمر في بعض الأحيان تصميم أدلة تدفق أو فتحات لتوجيه السائل إلى المناطق الحرجة.

جدول درجات المواد:

فولاذ مقاوم للحرارة
/	غيغابايت	الدين	أستم	جيس	التركيب الكيميائي (٪)								درجة حرارة التشغيل القصوى
/	غيغابايت	الدين	أستم	جيس	C	سي	من	كر	ني	ملحوظة / سي بي	مو	أخرى	درجة حرارة التشغيل القصوى
1	ZG40Cr27Ni4	1.4823	عالية الدقة	SCH11	0.30 - 0.50	.002.00	.001.00	24.00 - 28.00	4.00 - 6.00	-	.50.50	-	1050 درجة مئوية
2	ZG40Cr22Ni10	1.4826	التردد العالي	SCH12	0.30 - 0.50	1.00 - 2.50	.002.00	19.00 - 23.00	8.00 - 12.00	-	.50.50	-	950 درجة مئوية
3	ZG30Cr28Ni10	-	سعادة	SCH17	0.20 - 0.50	.002.00	.002.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050 درجة مئوية
4	ZG40Cr25Ni12	1.4837	سمو	SCH13	0.30 - 0.50	1.00 - 2.50	.002.00	24.00 - 27.00	11.00 - 14.00	-	.50.50	-	1050 درجة مئوية
5	ZG30Cr28Ni16	-	مرحبًا	SCH18	0.20 - 0.50	.002.00	.002.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100 درجة مئوية
6	ZG40Cr25Ni20Si2	1.4848	هونج كونج	SCH21	0.30 - 0.50	.751.75	.51.50	23.00 - 27.00	19.00 - 22.00	-	.50.50	-	1100 درجة مئوية
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	.002.00	.002.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100 درجة مئوية
8	ZG40Cr19Ni39	1.4865	هو	SCH20	0.35 - 0.75	.52.50	.002.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020 درجة مئوية
9	ZG40Cr15Ni35	1.4806	إتش تي	SCH15	0.35 - 0.70	.002.00	.002.00	15.00 - 19.00	33.00 - 37.00	-	.50.50	-	1000 درجة مئوية
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	.002.00	.002.00	24.00 - 28.00	33.00 - 37.00	0.80 - 1.80	.50.50	-	1100 درجة مئوية
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	.002.00	18.00 - 21.00	36.00 - 39.00	1.20- 1.80	.50.50	-	1100 درجة مئوية
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	.002.00	23.00 - 25.00	23.00 - 25.00	0.80 - 1.80	.50.50	-	1050 درجة مئوية
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	.002.00	24.00 - 28.00	33.00 - 37.00	-	.50.50	-	1100 درجة مئوية
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	.002.00	19.00 - 21.00	31.00 - 33.00	0.50 - 1.50	.50.50	-	1050 درجة مئوية
15	ZG45Cr12Ni60	-	الأب	-	0.35 - 0.75	.002.00	.002.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100 درجة مئوية
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	.002.00	.002.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100 درجة مئوية
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	.51.50	27.00 - 30.00	.001.00	.50.50	.50.50	كو:48.0 - 52.0	1200 درجة مئوية
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27.00 - 29.00	-	1.50 - 2.50	.50.50	كو:48.0 - 52.0	1200 درجة مئوية
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	.51.50	27.00 - 30.00	47.00 - 50.00	-	.50.50	ث:4.0 - 5.5	1200 درجة مئوية

التعليمات:

س: كيفية تقديم الاستفسار؟

ج: الخطوة 1، يرجى تزويدنا ببعض التفاصيل حول الفرن الخاص بك، ودرجة حرارة التشغيل، وطريقة التبريد، ووزن التحميل للفرن الخاص بك، وما إلى ذلك؛

الخطوة 2، من الأفضل تقديم رسومات ثلاثية الأبعاد؛

الخطوة 3، عندما يكون لدينا ما يكفي من التفاصيل، يمكننا تصميم رسومات المنتجات والاقتباس وفقًا لذلك؛

س: متى يمكنني الحصول على السعر؟

ج: عادة ما نقتبس في غضون 24 ساعة بعد أن نحصل على استفسارك (باستثناء عطلة نهاية الأسبوع والعطلات الرسمية). إذا كنت مستعجلًا للغاية للحصول على السعر، فيرجى مراسلتنا عبر البريد الإلكتروني أو الاتصال بنا بطرق أخرى حتى نتمكن من تقديم عرض أسعار لك.

س: متى سيتم التسليم ؟ /ما هو وقت التسليم؟

ج: -عينة الطلب: 35 يومًا بعد استلام الدفعة الكاملة.

-طلب المخزون: 10 أيام بعد استلام الدفعة الكاملة

- طلب OEM: 30 يومًا بعد استلام الوديعة.

س: ما هي خدمة ما بعد البيع الخاصة بك؟

ج: ضمان لمدة سنة لجميع أنواع المنتجات؛

إذا وجدت أي ملحقات معيبة لأول مرة، فسنقدم لك الأجزاء الجديدة مجانًا لاستبدالها بالترتيب التالي، كشركة مصنعة ذات خبرة، يمكنك الاطمئنان إلى الجودة وخدمة ما بعد البيع.

س: ما هي حالة الدفع الخاصة بك؟

ج: تي/تي

الدفع <= USD10000، 100% مقدمًا. الدفع> USD10000، 50% T/T مقدمًا، الرصيد قبل الشحن.

س: ما هي طريقة الشحن؟

ج: يتم النقل عن طريق DHL أو UPS أو EMS أو Fedex أو الشحن الجوي أو الشحن البحري أو الشحن بالقطار.
