إف إتش® هي العلامة التجارية ل وشى Junteng Fanghu سبائك التكنولوجيا المحدودة ، هي شركة متخصصة في تصنيع تركيبات المعالجة الحرارية ومكونات السبائك المقاومة للحرارة للأفران الصناعية.

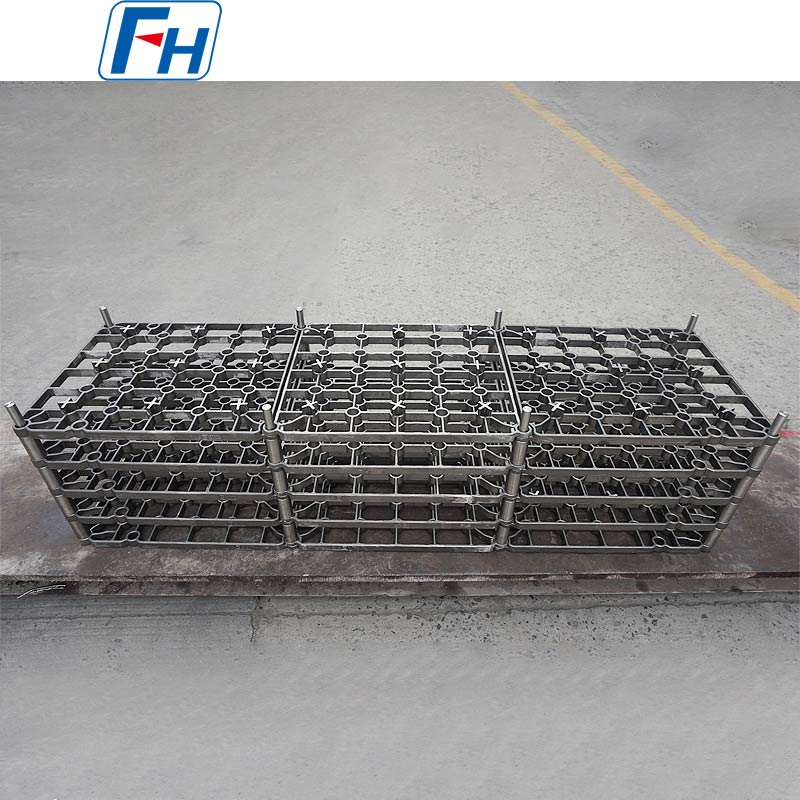

I. تركيبات الفرن المستمر
تجهيزات المعالجة الحرارية للأفران المستمرة هي أجهزة حمل ونقل متخصصة مصممة لخطوط إنتاج المعالجة الحرارية المستمرة، مثل أفران الحزام الشبكي، وأفران حزام الوصل المصبوب، وأفران الموقد الأسطوانية، وأفران الدفع، وأفران الموقد الدوارة. السمة المميزة لها هي أنها تتكامل مع الفرن، وتتحرك بشكل مستمر أو تدريجي أثناء الإنتاج، مما يتيح التشغيل الآلي الكامل لعملية المعالجة الحرارية.
على عكس أفران الدفعة المعالجة الحرارية التركيبات (على سبيل المثال، للأفران متعددة الأغراض)، تعمل تركيبات الفرن المستمر بمثابة "حزام ناقل" لخط الإنتاج و"محطة عمل متنقلة". يجب أن يكون تصميمها متطابقًا تمامًا مع نوع الفرن وطرق التسخين/التبريد وآليات القيادة.
ثانيا. أنواع الأفران المستمرة الرئيسية والتركيبات المقابلة لها
1. أفران الحزام الشبكي
01. ناقل التركيبات المتكامل: الحزام الشبكي نفسه هو التركيب الأساسي.
02. المادة: منسوجة أو مختومة عادةً من أسلاك فولاذية عالية القوة ومقاومة للحرارة مثل AISI 314، 330.
03. النقاط الرئيسية في التصميم:
- النفاذية: يجب أن يضمن حجم الشبكة تدفق الغلاف الجوي واختراق التبريد مع منع الأجزاء الصغيرة من السقوط.
- مقاومة الترهل ومقاومة التتبع: يجب أن تظل مسطحة تحت أحمال درجات الحرارة العالية، مع تصميمات حافة لمنع سوء المحاذاة.
- المرونة والقوة: يجب أن تنحني فوق عجلات القيادة أثناء دعم الأحمال داخل الفرن.
04. التطبيقات: التبريد بكميات كبيرة، والكربنة، وتلطيف الأجزاء القياسية الصغيرة، ومكونات المحامل، والمثبتات، وما إلى ذلك.
2. أفران الحزام المصبوب
01. التركيب: يتكون من عدد لا يحصى من وصلات الصب الفولاذية المقاومة للحرارة والمتصلة على التوالي، لتشكل "مسار كاتربيلر" قوي.
02. الميزات: قدرة تحميل عالية للغاية، أكبر بكثير من الأحزمة الشبكية. مناسبة للأجزاء الأثقل مثل مكونات السيارات وقضبان التوصيل والأدوات.
03. النقاط الرئيسية في التصميم: Link design must ensure flexible connection, good ventilation, and high strength. A heavy-duty option alongside pusher furnaces.
3. أفران دافعة
01. نظام التثبيت: نظام دقيق يتكون من صواني (أو قوارب) وقضبان.
02. الصواني: حمل قطع العمل، ودفعها للأمام خطوة بخطوة على القضبان بواسطة دافعات هيدروليكية أو ميكانيكية.
03. القضبان: دعم الصواني وتوجيه حركتها داخل الفرن.
04. جوهر التصميم - "نظام الدرج/السكك الحديدية":
- المواد: تستخدم الأدراج عادة AISI 330، 310؛ تستخدم القضبان RA330 أو RA253MA أو أنابيب الصب بالطرد المركزي.
- تصميم زوج الاحتكاك: هذا أمر بالغ الأهمية! يجب أن تكون أسطح التلامس بين أقدام الدرج والقضبان مقاومة للتآكل ومضادة للغضب. غالبًا ما يستخدم أزواجًا مختلفة من المواد (على سبيل المثال، سبيكة عالية الجودة لأقدام الدرج)، أو طلاءات خاصة، أو تصميمات تحتوي على بكرات/منزلقات لتقليل الاحتكاك.
- الاستقرار: يجب أن تكون نسبة طول الدرج إلى عرضه معقولة لمنع "التشويش" أو "الانقلاب" أثناء الدفع.
05. التطبيقات: الكربنة، التبريد، التلدين للمنتجات ذات القيمة العالية والحجم الكبير مثل التروس، حلقات التحمل، المطروقات الكبيرة.
4. أفران الموقد الدوارة
01. التركيبات: عادة ما يتم وضع قطع العمل مباشرة على بكرات دوارة أو على ألواح انزلاقية مدفوعة بواسطة البكرات.
02. البكرات: هي في حد ذاتها أعمدة دوارة مصنوعة من الفولاذ المقاوم للحرارة، وتعمل كآلية النقل.
03. ألواح الانزلاق: تستخدم لحماية البكرات أو حمل قطع العمل الخاصة.
04. المزايا: قطعة العمل ثابتة بالنسبة إلى "التركيبة"، بدون أي احتكاك. مثالية للأجزاء التي تتطلب تشطيبًا عالي السطح أو المعرضة للخدش (على سبيل المثال، صفائح الفولاذ المقاوم للصدأ، وألواح الفولاذ السيليكون، والأجزاء الدقيقة).
05. النقاط الرئيسية في التصميم: تعتبر استقامة الأسطوانة، والتزامن، ومقاومة الانحناء عند درجات الحرارة العالية أمرًا بالغ الأهمية.
5. أفران الموقد الدوارة
01. لاعبا أساسيا: موقد الفرن نفسه عبارة عن منصة دوارة كبيرة. عادةً ما يتم وضع قطع العمل مباشرةً على الموقد أو استخدام كتل/دعامات تحديد المواقع البسيطة.
02. المزايا: مرنة جدًا لمعالجة القطع المفردة الكبيرة أو الدفعات المختلطة بدورات معالجة مختلفة.
03. النقاط الرئيسية في التصميم: Hearth sealing is critical. Fixture design is relatively simple but must consider positioning stability under hearth thermal distortion.
ثالثا. ملخص
تركيبات الفرن المستمر هي الأساس المتدفق للعملية. فهي لم تعد أدوات مساعدة ثابتة ولكنها تجسيد متكامل لديناميكيات خط الإنتاج والديناميكا الحرارية وعلوم المواد. ويجب أن يبدأ تصميمها من منظور "توافق النظام"، مع الأخذ في الاعتبار بشكل شامل ما يلي:
- يحدد نوع الفرن الشكل الأساسي للتركيب (حزام شبكي، صينية، بكرة).
- تحدد العملية مادة التركيب وبنيته (درجة الحرارة، الغلاف الجوي، طريقة التبريد).
- يحدد حجم الإنتاج سعة تحميل التركيبات ومتطلبات المتانة.
إف إتش® (Wuxi Junteng Fanghu Alloy Technology Co., Ltd.) هي شركة متخصصة في تصنيع المعالجة الحرارية fixtures .
جدول درجات المواد:
| فولاذ مقاوم للحرارة | |||||||||||||
| / | غيغابايت | الدين | أستم | جيس | التركيب الكيميائي (٪) | درجة حرارة التشغيل القصوى | |||||||
| C | سي | من | كر | ني | ملحوظة / سي بي | مو | أخرى | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | عالية الدقة | SCH11 | 0.30 - 0.50 | .002.00 | .001.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | .50.50 | - | 1050 درجة مئوية |
| 2 | ZG40Cr22Ni10 | 1.4826 | التردد العالي | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | .50.50 | - | 950 درجة مئوية |
| 3 | ZG30Cr28Ni10 | - | سعادة | SCH17 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 درجة مئوية |
| 4 | ZG40Cr25Ni12 | 1.4837 | سمو | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | .50.50 | - | 1050 درجة مئوية |
| 5 | ZG30Cr28Ni16 | - | مرحبًا | SCH18 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100 درجة مئوية |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | هونج كونج | SCH21 | 0.30 - 0.50 | .751.75 | .51.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | .50.50 | - | 1100 درجة مئوية |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | .002.00 | .002.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100 درجة مئوية |
| 8 | ZG40Cr19Ni39 | 1.4865 | هو | SCH20 | 0.35 - 0.75 | .52.50 | .002.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020 درجة مئوية |
| 9 | ZG40Cr15Ni35 | 1.4806 | إتش تي | SCH15 | 0.35 - 0.70 | .002.00 | .002.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | .50.50 | - | 1000 درجة مئوية |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | .002.00 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | .50.50 | - | 1100 درجة مئوية |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | .50.50 | - | 1100 درجة مئوية |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | .50.50 | - | 1050 درجة مئوية |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | .50.50 | - | 1100 درجة مئوية |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | .002.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | .50.50 | - | 1050 درجة مئوية |
| 15 | ZG45Cr12Ni60 | - | الأب | - | 0.35 - 0.75 | .002.00 | .002.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100 درجة مئوية |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | .002.00 | .002.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100 درجة مئوية |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | .51.50 | 27.00 - 30.00 | .001.00 | .50.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | .51.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | .50.50 | ث:4.0 - 5.5 | 1200 درجة مئوية |
