FH® الشركة المصنعة للأنابيب المشعة المخصصة | أنابيب مشعة على شكل للأفران الصناعية

أنبوب مشع فولاذي ملحوم مخصص لأنظمة تسخين الأفران الصناعية

نظرة عامة على المنتج
FH® SS400 Q235 Serpentine Bent Radiant Tube عبارة عن نظام أنابيب تسخين متعدد الممرات مُصمم لتطبيقات الأفران الصناعية التي تتطلب حلول فولاذية هيكلية فعالة من حيث التكلفة.
على عكس الأنابيب المشعة ذات السبائك العالية، يستخدم هذا الطراز مواد الفولاذ الكربوني SS400 وQ235، مما يجعله مناسبًا لما يلي:

• بيئات الفرن ذات درجة الحرارة المتوسطة

• أنظمة التدفئة الهيكلية

• ظروف الأكسدة غير المتطرفة

• خطوط المعالجة الحرارية الصناعية الحساسة للتكلفة


تعمل الهندسة السربنتينية على زيادة مساحة سطح التسخين بشكل كبير مع الحفاظ على بصمة التثبيت المدمجة.

الميزات والمزايا الرئيسية
1. حل التدفئة الصناعية الفعال من حيث التكلفة
يؤدي استخدام الفولاذ SS400 Q235 إلى تقليل تكلفة المواد مع الحفاظ على السلامة الهيكلية لتطبيقات درجات الحرارة المتوسطة.
2. توزيع الحرارة السربنتيني متعدد الممرات
يعمل التكوين المنحني على زيادة طول التبادل الحراري إلى الحد الأقصى، مما يضمن ما يلي:

• المزيد من التدفئة الموحدة

• انخفاض النقاط الساخنة

• تحسين كفاءة الفرن


3. تصميم هيكل ملحوم قوي
جميع الانحناءات والمفاصل ملحومة بدقة بهيكل خرزي معزز مرئي (كما هو موضح في الصورة)، مما يضمن:

• الاستقرار الهيكلي

• مقاومة الاهتزاز

• القوة الميكانيكية على المدى الطويل


4. التصنيع الهندسي المخصص
يوفر FH® التخصيص الكامل بناءً على تصميم الفرن:

• تصميم أفعواني / نوع S / متعدد الحلقات

• وضع المدخل/المخرج

• تكامل الإطار الأساسي

• قطر الأنبوب وسمك الجدار


5. سهولة الصيانة والتركيب
البناء الملحوم المعياري يسمح بما يلي:

• استبدال أسرع

• تكامل الفرن المبسط

• انخفاض تكلفة التوقف


المواصفات الفنية

شرح المواد (SS400 Q235)
يستخدم هذا الهيكل الفولاذ الكربوني الصناعي المتاح على نطاق واسع:

• SS400 (الفولاذ الهيكلي القياسي الياباني)
  قابلية اللحام الجيدة والقوة الهيكلية العامة.

• Q235 (الصلب الكربوني الهيكلي الصيني)
  نسبة أداء ممتازة من حيث التكلفة ومرونة في التصنيع.


يعد هذا المزيج مثاليًا لبيئات الأفران الحرارية غير الشديدة حيث لا يلزم استخدام سبائك الفولاذ.

مجالات التطبيق
تستخدم الأنابيب المشعة السربنتينية FH® SS400 Q235 على نطاق واسع في:

• أفران المعالجة الحرارية ذات درجات الحرارة المنخفضة والمتوسطة

• أنظمة التسخين المسبق

• أفران التجفيف الصناعية

• خطوط التسخين للإنتاج المستمر

• تجميعات معدات الفرن الهيكلي

• مشاريع أفران OEM مخصصة


القدرة على التصنيع (مصنع FH®)
شركة FH® متخصصة في مكونات الأفران الصناعية بما يلي:

• القطع باستخدام الحاسب الآلي والثني الدقيق

• اللحام للخدمة الشاقة (اللحامات الاختراق الكامل)

• تجميع يمكن التحكم فيه من أجل الدقة الهندسية

• فحص الأبعاد قبل التسليم

• علاج اختياري لتخفيف التوتر


مراقبة الجودة
تخضع كل وحدة إلى:

• فحص التماس اللحام (الاختبارات غير التدميرية الاختيارية البصرية)

• فحص التسامح الأبعاد

• التحقق من الحاملة

• اختبار ملاءمة التثبيت (إذا لزم الأمر)


تصنيع المعدات الأصلية / هندسة الأفران المخصصة
نحن ندعم مصنعي الأفران ومقاولي EPC من خلال:

• تصميم تخطيط اعوج مخصص

• التكامل مع رسومات غرفة الفرن

• اقتراحات ترقية المواد (SS400 → ترقية السبائك إذا لزم الأمر)

• تصنيع النماذج الأولية السريعة

• إنتاج دفعة لمشاريع الفرن

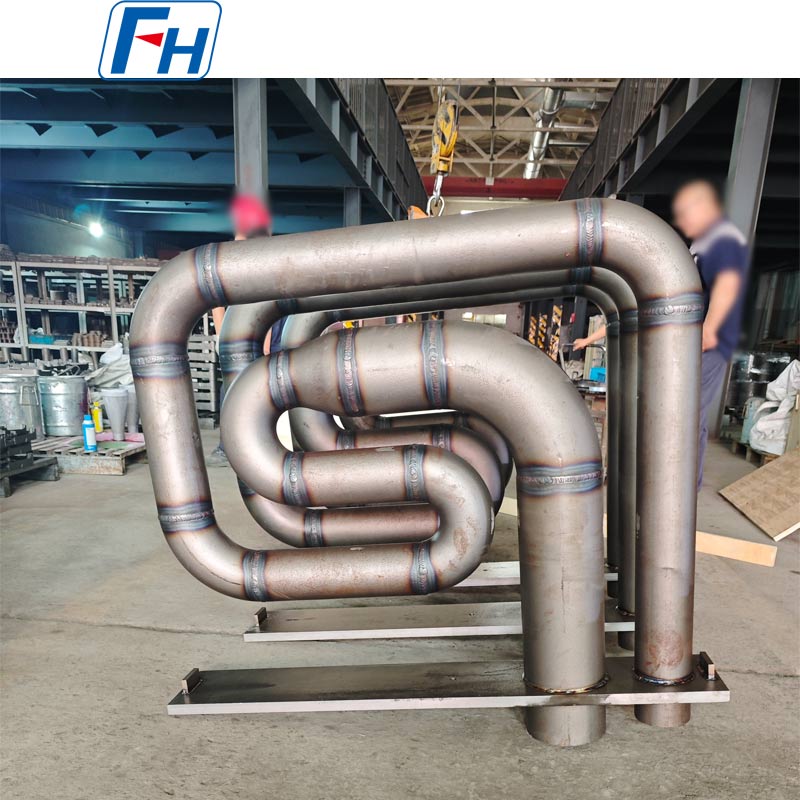

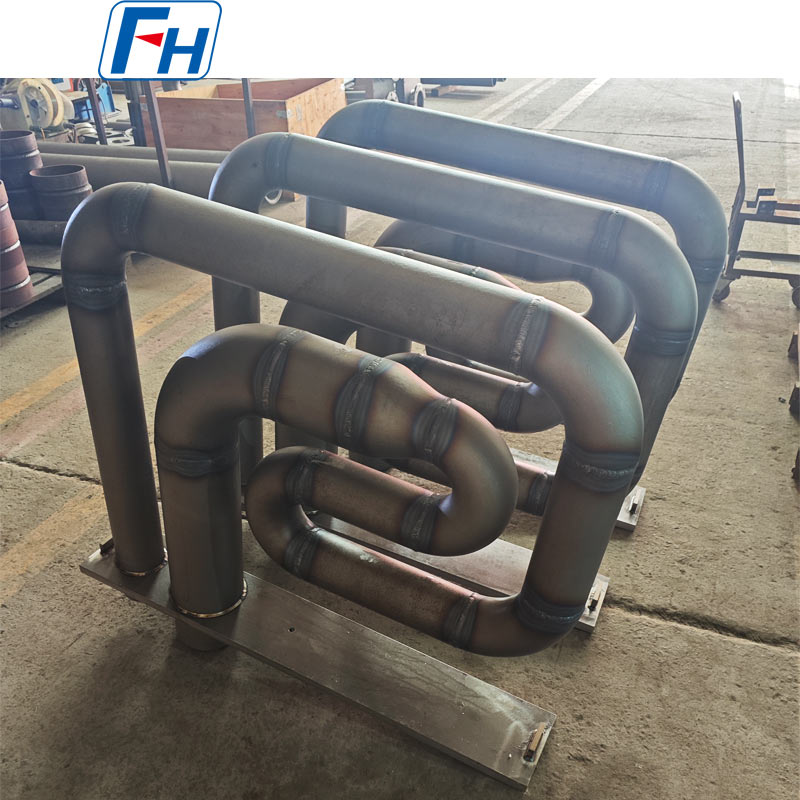

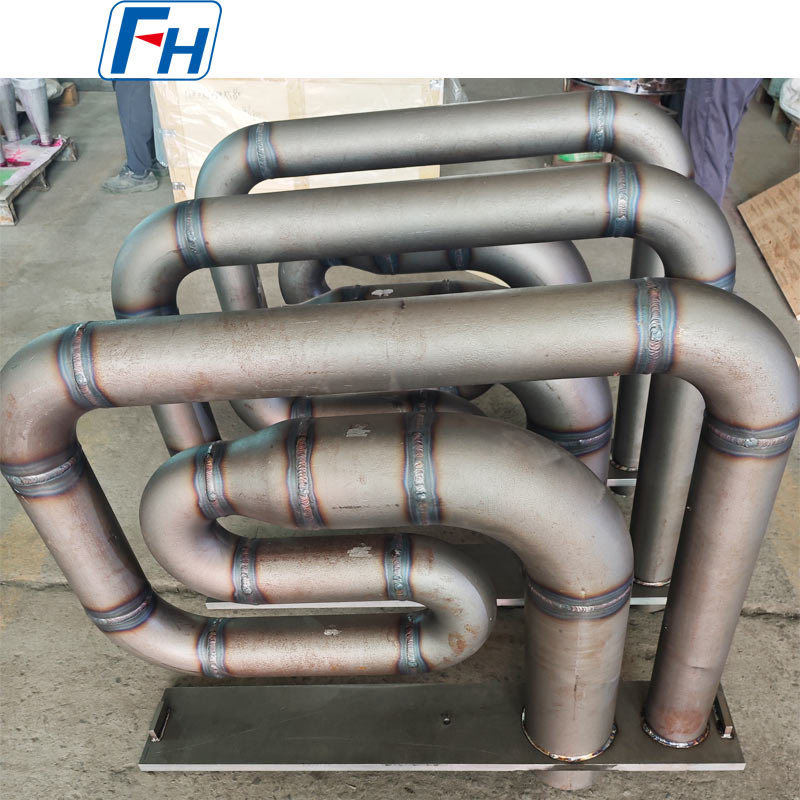

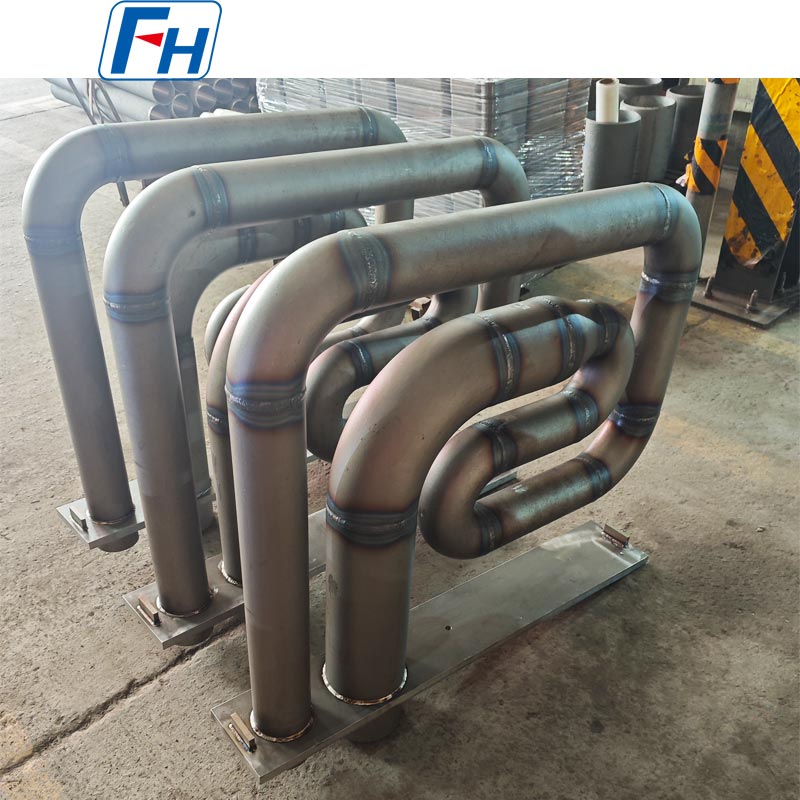

صور أصلية لأنابيب FH® المشعة الخاصة


الأسئلة الشائعة
س1: ما هو استخدام أنبوب الإشعاع السربنتيني؟
ج: يستخدم لتوزيع الحرارة بالتساوي في الأفران الصناعية باستخدام هيكل متعدد الممرات بدلاً من مسار التسخين المستقيم.

Q2: هل SS400 Q235 مناسب للأفران ذات درجة الحرارة العالية؟
ج: إنها مناسبة لتطبيقات درجات الحرارة المتوسطة والمنخفضة، ولا يُنصح باستخدامها في البيئات المؤكسدة شديدة الحرارة.

س3: هل يمكن لشركة FH® تخصيص الشكل؟
ج: نعم، توفر FH® تصميم OEM كاملًا بناءً على رسومات الفرن أو متطلبات التخطيط.

س4: ما هي الصناعات التي تستخدم هذا المنتج أكثر؟
ج: معالجة المعادن، ومصنعي معدات المعالجة الحرارية، وأنظمة الأفران الصناعية العامة.
