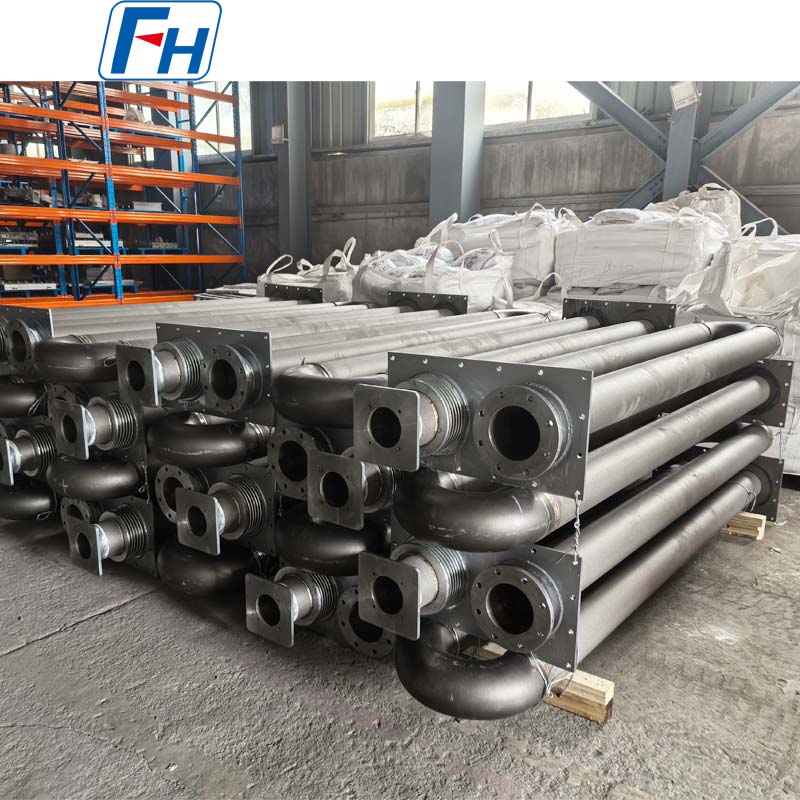

أنبوب مشع على شكل حرف U للأفران الصناعية
تم تصميم الأنابيب المشعة على شكل حرف U من سبيكة FH® لتطبيقات التسخين غير المباشرة في أفران المعالجة الحرارية الصناعية. يوفر الهيكل على شكل حرف U سطحًا كبيرًا لنقل الحرارة مع الحفاظ على جو الاحتراق منفصلاً عن غرفة الفرن، مما يساعد على تحقيق تسخين مستقر وموحد للفرن.

يتم تصنيع الأنابيب المشعة لدينا من سبائك مقاومة لدرجة الحرارة العالية، ويمكن تخصيصها وفقًا لدرجة حرارة التشغيل، وجو الفرن، وأبعاد الأنبوب، وتصميم الموقد وظروف الخدمة.

الميزات الرئيسية

• مقاومة عالية للأكسدة والتآكل الناتج عن درجات الحرارة العالية

• قوة جيدة واستقرار الأبعاد في درجات حرارة مرتفعة

• مصممة لنقل الحرارة الإشعاعية بكفاءة وموحدة

• مناسبة للأفران الصناعية المستمرة والدفعية

• قطر الأنبوب المخصص وسمك الجدار والطول وأبعاد U-bend
• متوفر في مختلف أنواع الفولاذ المقاوم للصدأ المقاوم للحرارة والسبائك القائمة على النيكل

• التصنيع وفقًا لرسومات العميل أو أبعاد الفرن الموجودة

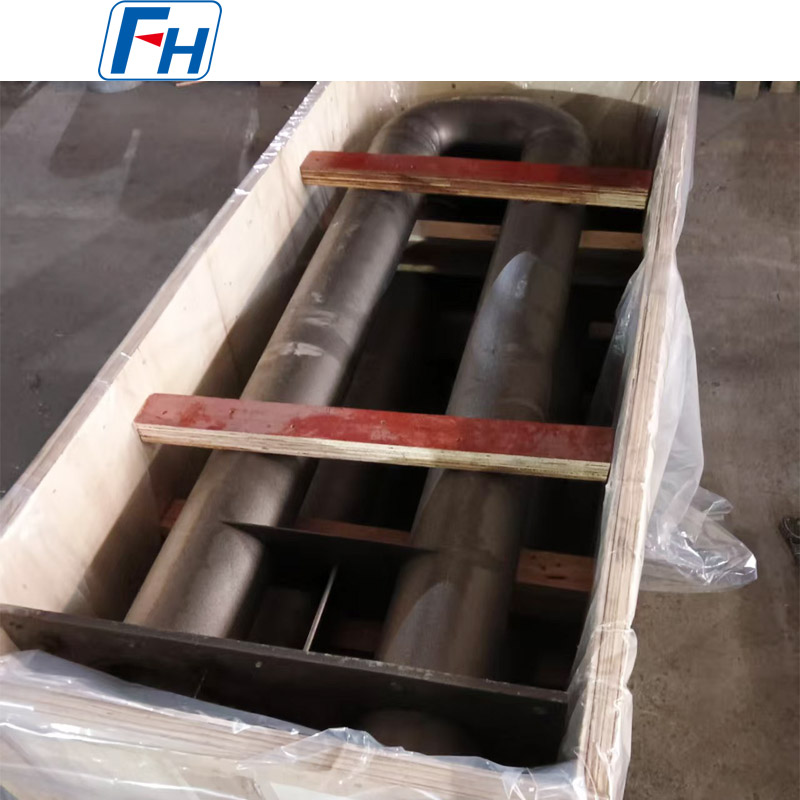

• التفتيش متاح قبل الشحن


المواصفات النموذجية

التطبيقات النموذجية
تستخدم الأنابيب المشعة على شكل حرف U على نطاق واسع في:

• أفران المعالجة الحرارية

• أفران الكربنة

• أفران التلدين

• أفران تصلب

• أفران مستمرة

• أفران الموقد الأسطوانة

• أفران دفعة

• أفران التدفئة الصناعية

• خطوط معالجة الصلب

• معدات المعالجة الحرارية للمعادن


T إنها مناسبة بشكل خاص لأنظمة الأفران التي تتطلب تسخينًا غير مباشر وأجواء الفرن الخاضعة للرقابة.

خيارات مواد السبائك المقاومة للحرارة
يعد اختيار المواد أمرًا بالغ الأهمية لعمر خدمة الأنبوب المشع.

اعتمادًا على درجة حرارة الفرن والغلاف الجوي وظروف التدوير الحراري، يمكن لـ FH® Alloy تصنيع أنابيب مشعة من درجات مختلفة من السبائك المقاومة للحرارة، بما في ذلك:

• 1.4848 / AISI 309 سبائك مقاومة للحرارة

• 1.4849 / AISI 310 سبائك مقاومة للحرارة

• 1.4852 سبائك مقاومة للحرارة

• 2.4879 درجات سبائك عالية الحرارة

• سبائك عالية النيكل وعالية الكروم مقاومة للحرارة

• سبائك أساسها النيكل لظروف الفرن الأكثر تطلبًا


يجب اختيار المادة النهائية وفقًا لدرجة حرارة التشغيل الفعلية وجو الفرن والحمل وعمر الخدمة المتوقع.

جدول اختيار المواد

التصنيع والتصنيع
اعتمادًا على التصميم، يمكن تصنيع الأنابيب المشعة على شكل حرف U باستخدام مزيج من:
الصب بالطرد المركزي / الصب الثابت ← التصنيع ← تجميع الأنبوب ← تصنيع U-bend ← اللحام ← فحص الأبعاد ← تشطيب السطح ← الفحص النهائي

بالنسبة للأنابيب المشعة الكبيرة أو ذات درجة الحرارة العالية، يتم إيلاء اهتمام خاص لما يلي:

• استقامة الأنبوب

• اتساق سمك الجدار

• جودة اللحام

• هندسة U- بيند

• الأبعاد الشاملة

• مقاومة تشوه درجات الحرارة العالية


وهذا يساعد على تقليل الفشل المبكر الناجم عن الإجهاد الحراري والأكسدة وتشويه الأبعاد.

مصممة لخدمة الفرن ذو درجة الحرارة العالية
تعمل الأنابيب المشعة تحت دورات تسخين وتبريد متكررة. تتضمن آليات الفشل الشائعة ما يلي:

• أكسدة درجة حرارة عالية

• التعب الحراري

• تشوه زحف

• ثني الأنبوب

• تكسير اللحام

• ارتفاع درجة الحرارة المحلية

• التآكل الناتج عن درجات الحرارة العالية


ولذلك تقوم FH® Alloy بتقييم تصميم الأنبوب المشع وفقًا لظروف الفرن الفعلية للعميل بدلاً من اختيار المواد بناءً على درجة الحرارة الاسمية فقط.
لاختيار المواد بشكل أكثر دقة، نوصي بتوفير:
درجة حرارة التشغيل الفرن الغلاف الجوي أنبوب الرسم نوع الموقد المتوقع عمر الخدمة.

أنابيب مشعة مخصصة على شكل حرف U
نقوم بتصنيع الأنابيب المشعة على شكل حرف U وفقًا لرسومات العملاء ومتطلبات الفرن.
تتضمن المعلمات المخصصة ما يلي:

• القطر الخارجي

• القطر الداخلي

• سمك الجدار

• طول الأنبوب المستقيم

• نصف قطر الانحناء على شكل حرف U

• الارتفاع الكلي

• أبعاد الاتصال

• أبعاد شفة

• واجهة الموقد

• درجة المادة

• متطلبات اللحام


يمكن أيضًا تصنيع الأنابيب المشعة الموجودة وفقًا للعينات أو الرسومات أو قياسات الأبعاد.

فحص الجودة
اعتمادا على متطلبات المشروع، قد يشمل التفتيش ما يلي:

• تحليل التركيب الكيميائي

• فحص الأبعاد

• التفتيش البصري

• فحص اللحام

• اختبار الخصائص الميكانيكية

• فحص السطح

• التحقق من مادة السبائك المقاومة للحرارة


يمكن مناقشة متطلبات الفحص الإضافية قبل الإنتاج.

لماذا تختار FH® Alloy؟
تتخصص FH® Alloy في مكونات السبائك المقاومة للحرارة المخصصة للأفران الصناعية ومعدات المعالجة الحرارية.
تغطي قدراتنا التصنيعية ما يلي:

• أنابيب مشعة

• بكرات الفرن

• تجهيزات المعالجة الحرارية

• سلال الفرن

• صواني الفرن

• مكونات مروحة الفرن

• أنابيب الصب الطرد المركزي

• مصبوبات سبائك مقاومة للحرارة


نحن ندعم تصنيع المعدات الأصلية والإنتاج القائم على الرسم لمصنعي الأفران ومحطات المعالجة الحرارية ومصانع الصلب وشركات المعدات الصناعية في جميع أنحاء العالم.

طلب عرض أسعار
للحصول على عرض أسعار دقيق للأنبوب المشع على شكل حرف U، يرجى مراسلتنا على:

1. رسم المنتج

2. قطر الأنبوب وسمك الجدار

3. الأبعاد الشاملة

4. درجة المادة

5. درجة حرارة التشغيل

6. جو الفرن

7. الكمية المطلوبة

8. صور للأنبوب الإشعاعي الموجود إن وجد


أرسل لنا متطلبات الرسم أو الفرن الخاصة بك لاختيار المواد والاقتباس.
