أنبوب مشع مخصص من النوع P للأفران الصناعية

مجموعة الأنابيب المشعة المصنوعة من السبائك المقاومة للحرارة | لوحة التركيب والتوصيلات المخصصة | سبيكة FH®
تقوم شركة سبيكة FH® بتصنيع أنابيب مشعة مخصصة من النوع P للأفران الصناعية ومعدات المعالجة الحرارية، مما يوفر مجموعات كاملة من الأنابيب المشعة وفقًا لرسومات العملاء وأبعاد الفرن ودرجة حرارة التشغيل والغلاف الجوي ومتطلبات نظام الموقد.

يجمع التكوين على شكل حرف P بين أقسام مشعة طويلة ومستقيمة مع انحناءات العودة، مما يخلق مسار تسخين ممتدًا داخل مساحة الفرن المدمجة نسبيًا.

هذا النوع من الأنابيب المشعة مناسب لأنظمة التدفئة الصناعية التي تتطلب تسخينًا غير مباشر، وأجواء الفرن الخاضعة للتحكم، وتوزيع الحرارة المستقر، وتكامل الفرن المخصص.

نظرة عامة على المنتج

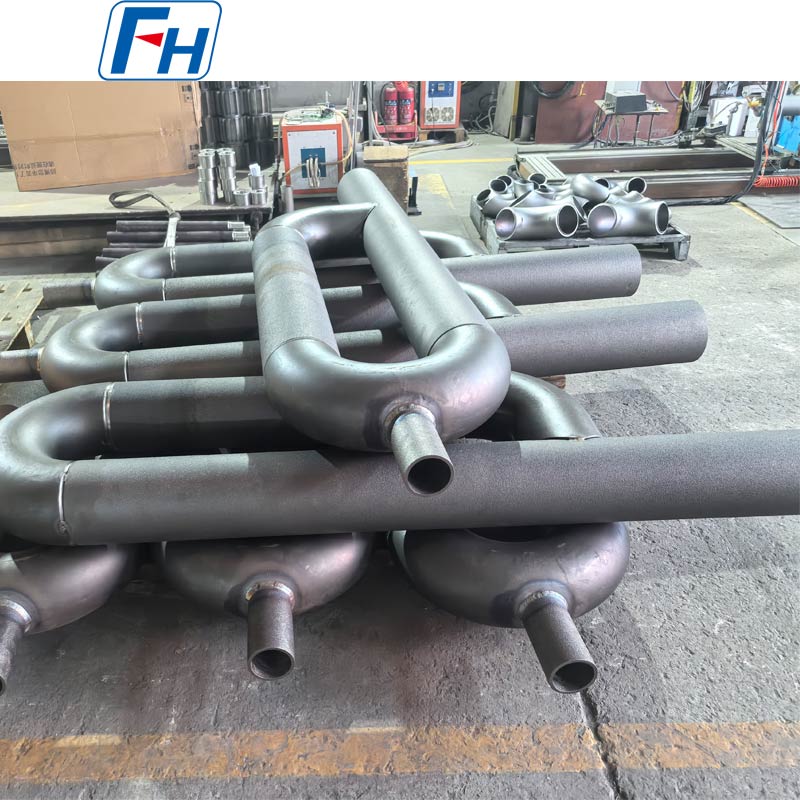

يستخدم الأنبوب المشع من النوع P مقاطع أنبوبية مستقيمة متعددة وانحناءات رجوع لتشكيل مسار تسخين مستمر.
بالمقارنة مع أنبوب الإشعاع المستقيم التقليدي، يمكن للهيكل من النوع P أن يوفر سطحًا مشعًا أطول مع الحفاظ على ترتيب التثبيت المدمج.
يمكن تصنيع المنتج المعروض كتجميع كامل بما في ذلك:

• أقسام الأنبوب المشع الرئيسية

• عودة الانحناءات

• لوحة التركيب

• اتصال من جانب الموقد

• اتصال المخرج / العادم

• مكونات الدعم

• واجهات التثبيت المخصصة


تدعم FH® Alloy مشاريع الأفران الجديدة وتصنيع الأنابيب المشعة البديلة.

المواصفات النموذجية

أبعاد الأنبوب المشع من النوع P
يمكن تصنيع كل أنبوب مشع من النوع P وفقًا لتخطيط الفرن الخاص بالعميل.

تتضمن معلمات الأبعاد النموذجية ما يلي:

• OD - القطر الخارجي للأنبوب

• WT – سمك الجدار

• L – الطول الكلي

• ج – المسافة المركزية

• R - عودة نصف قطر الانحناء

• ث - العرض الكلي

• لوحة التركيب dimensions

• قطر أنبوب الاتصال

• طول الاتصال

• أبعاد ثقب التثبيت

• أبعاد واجهة الموقد


مرجع الرسم

• OD = القطر الخارجي

• WT = سمك الجدار

• L = الطول الكلي

• ج = المسافة المركزية

• R = نصف القطر بيند


يمكن تخصيص جميع الأبعاد وفقًا لرسومات العميل أو العينات أو أبعاد الفرن الموجودة.

هيكل متعدد التمريرات على شكل حرف P
والفرق الرئيسي بين الأنبوب المشع من النوع P والأنبوب المشع المستقيم التقليدي هو هندسة تدفق العودة.
يتم توصيل المقاطع المستقيمة المتعددة بواسطة أقسام العودة المنحنية، مما يشكل مسار تدفق داخلي أطول.
هذا التصميم يمكن أن يوفر:

• سطح تسخين مشع أكبر

• مسار تسخين أطول

• ترتيب التثبيت المضغوط

• تصميم فرن مرن

• نقل الحرارة مستقرة

• ترتيب الموقد والعادم حسب الطلب


يجب تصميم الشكل الهندسي الدقيق للنوع P وفقًا للفرن الفعلي بدلاً من استخدام بُعد قياسي واحد لكل تطبيق.

مواد سبائك مقاومة للحرارة
يعد اختيار المواد أمرًا بالغ الأهمية لعمر خدمة الأنبوب المشع.
يمكن لـ FH® Alloy تصنيع أنابيب مشعة من النوع P باستخدام مواد مختلفة مقاومة للحرارة، بما في ذلك:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• سبائك Cr-Ni مقاومة للحرارة

• سبائك عالية المقاومة للحرارة

• سبائك النيكل ذات درجة الحرارة العالية

• درجات أخرى يحددها العميل


يجب أن يأخذ اختيار المواد بعين الاعتبار:

• درجة حرارة التشغيل

• جو الفرن

• ظروف الموقد

• تردد التدوير الحراري

• ظروف الأكسدة

• سمك جدار الأنبوب

• مدة الخدمة المطلوبة


إذا لم يتم تحديد المادة، فيمكن أن توفر FH® Alloy دعم اختيار المواد بناءً على ظروف تشغيل الفرن الفعلية.

مصممة للتدفئة غير المباشرة للفرن
يتم استخدام الأنابيب المشعة من النوع P بشكل شائع حيث يجب أن يظل لهب الموقد وغازات الاحتراق منفصلة عن غرفة عمل الفرن.
يتم نقل الحرارة من خلال جدار الأنبوب المشع وتشع باتجاه قطع العمل داخل الفرن.
يمكن أن يساعد هذا الترتيب في توفير:

• جو الفرن المتحكم فيه

• تقليل الاتصال المباشر باللهب

• تسخين أكثر استقرارًا

• توزيع موحد لدرجة الحرارة

• عملية مستمرة موثوقة


لوحة التركيب والتوصيلات المخصصة

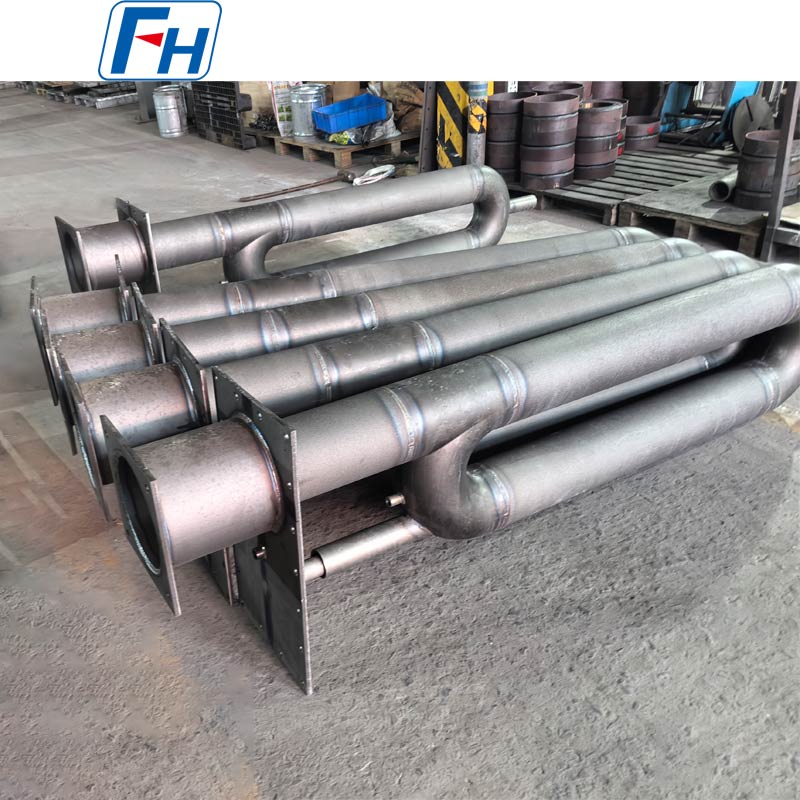

يستخدم الأنبوب المشع من النوع P الموضح لوحة تركيب مخصصة وهيكل توصيل نهائي.
يمكن تخصيص FH® Alloy:

• لوحة التركيب width and height

• سمك اللوحة

• كمية ثقب التركيب

• قطر الثقب وموقعه

• اتصال الموقد

• اتصال العادم

• قطر أنبوب الاتصال

• هيكل الدعم

• اتجاه التثبيت


وهذا يسمح للتجميع الكامل بمطابقة واجهة الفرن الحالية للعميل.

التطبيقات النموذجية
تستخدم الأنابيب المشعة من النوع P على نطاق واسع في:

• أفران المعالجة الحرارية

• أفران التلدين

• أفران تصلب

• أفران التقسية

• أفران الكربنة

• أفران مستمرة

• أفران الموقد الأسطوانة

• أفران الغلاف الجوي الواقية

• خطوط معالجة الصلب

• أنظمة التدفئة الصناعية


إنها مناسبة بشكل خاص للتطبيقات التي تتطلب مسار تسخين إشعاعيًا طويلًا ضمن مساحة الفرن المحدودة.

عملية التصنيع
اعتمادًا على التصميم، قد يشمل التصنيع ما يلي:
تحضير المواد ← إنتاج الأنبوب ← تحضير القسم المستقيم ← تصنيع انحناء العودة ← التجميع ← اللحام ← تصنيع لوحة التركيب ← التصنيع ← فحص الأبعاد ← تنظيف السطح ← الفحص النهائي

تشمل ضوابط التصنيع الرئيسية ما يلي:

• استقامة الأنبوب

• اتساق سمك الجدار

• هندسة الانحناء

• مسافة المركز

• جودة اللحام

• محاذاة الاتصال

• لوحة التركيب accuracy

• التسامح الأبعاد الشاملة


بالنسبة للهياكل المعقدة من النوع P، يعد الحفاظ على المحاذاة الصحيحة بين أقسام الأنابيب المتعددة أمرًا مهمًا بشكل خاص.

المزايا الرئيسية
مسار التدفئة الموسعة
يوفر الهيكل على شكل حرف P مسارًا إشعاعيًا أطول من الأنبوب المستقيم البسيط.
تخطيط الفرن المدمج
يمكن ترتيب أقسام أنابيب متعددة داخل منطقة تركيب الفرن المحدودة.
مواد مقاومة للحرارة مخصصة
يمكن اختيار المواد وفقًا لدرجة حرارة الفرن والجو.
تصنيع التجميع الكامل
يمكن توفير مقاطع الأنبوب والانحناءات وألواح التثبيت وهياكل التوصيل كمجموعة واحدة.
الإنتاج القائم على الرسم
مناسبة لمشاريع الأفران الصناعية المخصصة للغاية.
تصنيع الاستبدال
يمكن إعادة إنتاج الأنابيب المشعة الموجودة من النوع P من الرسومات أو العينات أو الصور الفوتوغرافية أو قياسات الأبعاد.

مراقبة الجودة
اعتمادًا على متطلبات العميل، يمكن أن يشمل الفحص ما يلي:

• التحقق من المواد

• تحليل التركيب الكيميائي

• فحص الأبعاد

• قياس سمك الجدار

• فحص أبعاد الانحناء

• مسافة المركز inspection

• فحص اللحام

• لوحة التركيب inspection

• فحص أبعاد الاتصال

• فحص التجميع النهائي


يمكن الاتفاق على متطلبات التفتيش الخاصة قبل الإنتاج.

لماذا تختار FH® Alloy؟
تتخصص FH® Alloy في مكونات السبائك المقاومة للحرارة المخصصة للأفران الصناعية ومعدات المعالجة الحرارية.
تشمل مجموعة الأنابيب المشعة لدينا ما يلي:

• أنابيب مشعة من النوع P

• أنابيب مشعة على شكل حرف U

• أنابيب مشعة من النوع I

• أنابيب مشعة مستقيمة

• أنابيب مشعة تعمل بالغاز

• أنابيب مشعة ذات شكل خاص

• جمعيات أنبوب مشع مخصصة


نقوم أيضًا بتصنيع:

• بكرات الفرن

• أنابيب الصب الطرد المركزي

• تجهيزات المعالجة الحرارية

• صواني الفرن

• سلال الفرن

• مكونات الفرن المقاومة للحرارة المخصصة


تدعم FH® Alloy تصنيع المعدات الأصلية، والإنتاج القائم على الرسم، ومشاريع الاستبدال، واختيار السبائك المخصصة للعملاء الدوليين.

طلب عرض أسعار
للحصول على عرض أسعار دقيق للأنبوب المشع من النوع P، يرجى تقديم ما يلي:

1. الرسم الفني أو الرسم

2. القطر الخارجي للأنبوب

3. سمك الجدار

4. الأبعاد الشاملة

5. مسافة المركز

6. عودة أبعاد الانحناء

7. الصف المادي

8. لوحة التركيب dimensions
9. تفاصيل اتصال الموقد / العادم

10. درجة حرارة التشغيل

11. جو الفرن

12. الكمية المطلوبة


أرسل رسوماتك أو مواصفات الأنبوب المشع الحالية إلى FH® Alloy للمراجعة الفنية وعروض الأسعار.

الأسئلة الشائعة
Q1: هل يمكنك تصنيع أنابيب مشعة من النوع P وفقًا للرسم الخاص بنا؟
نعم. تتخصص FH® Alloy في التصنيع المخصص بناءً على رسومات العملاء والعينات وأبعاد الفرن.

س2: ما الفرق بين الأنابيب المشعة من النوع P والنوع U؟
يتكون الأنبوب المشع من النوع U عادة من ساقين متوازيتين رئيسيتين متصلتين بثني رجوع واحد. يستخدم الأنبوب المشع من النوع P ترتيب تدفق رجعي أكثر تعقيدًا مع أقسام متعددة، مما يسمح بمسار تسخين أطول داخل الفرن.

Q3: هل يمكن تخصيص لوحة التركيب؟
نعم. يمكن تصنيع أبعاد اللوحة، والسمك، وفتحات التثبيت، وفتحات التوصيل، ومواضع التثبيت وفقًا لرسمة الفرن.

س4: ما هي المواد التي يمكن استخدامها؟
تشمل الخيارات المتاحة 1.4848، 1.4849، 1.4852، 2.4879، وسبائك عالية الكروم/نيكل عالية، وسبائك قائمة على النيكل، ودرجات أخرى مقاومة للحرارة يحددها العميل.

س 5: هل يمكنك تصنيع أنابيب مشعة بديلة من النوع P؟
نعم. يمكن إعادة إنتاج المنتجات الحالية باستخدام الرسومات أو العينات أو الصور أو الأبعاد المقاسة.

س 6: هل يمكنك توفير مجموعة الأنابيب المشعة الكاملة؟
نعم. يمكن لـ FH® Alloy تصنيع أقسام الأنبوب، وانحناءات العودة، ولوحة التثبيت، والوصلات، والمكونات الهيكلية ذات الصلة كتجميع كامل.
