أنبوب مشع على شكل حرف U Cr25Ni35 – Ø124 × Ø108 × 1597 مم

مجموعة الأنابيب المشعة المقاومة للحرارة المخصصة للأفران الصناعية | سبيكة FH®
تقوم شركة سبيكة FH® بتصنيع الأنابيب المشعة على شكل حرف U Cr25Ni35 للأفران الصناعية وأفران المعالجة الحرارية وأنظمة التسخين الأخرى ذات درجات الحرارة العالية.

يتم تصنيع هذا الأنبوب المشع المخصص من النوع U من سبيكة Cr25Ni35 عالية الكروم والنيكل والمقاومة للحرارة، بمواصفات أنبوب تبلغ Ø124 × Ø108 × 1597 مم.

يمكن تزويد المجموعة الكاملة بكتل عازلة، وألواح قاعدة تثبيت، ومكونات تركيب مخصصة، مما يجعلها مناسبة لبناء الفرن الجديد بالإضافة إلى استبدال مجموعات الأنابيب المشعة الموجودة.

مواصفات المنتج

أبعاد الأنبوب المشع على شكل حرف U
مواصفات الأنبوب الرئيسية لهذا المنتج هي:
Ø124 × Ø108 × 1597 ملم
تتضمن الأبعاد النموذجية التي يمكن تخصيصها ما يلي:

• OD - القطر الخارجي للأنبوب

• المعرف - القطر الداخلي للأنبوب

• لام – طول الأنبوب

• ج – المسافة المركزية

• ح – الارتفاع الكلي

• R – نصف القطر U-Bend

• أبعاد لوحة التركيب

• مواقف ثقب التثبيت

• أبعاد كتلة العزل

• أبعاد الاتصال


يمكن تصنيع جميع الأبعاد الهيكلية وفقًا للرسم الفني للعميل أو تخطيط الفرن أو العينة الموجودة.

سبيكة مقاومة للحرارة Cr25Ni35
Cr25Ni35 عبارة عن سبيكة مقاومة للحرارة عالية الكروم وعالية النيكل ومناسبة لمكونات الأفران الصناعية المعرضة لخدمة درجات الحرارة العالية لفترات طويلة.

بالنسبة لتطبيقات الأنابيب المشعة، تشمل مزاياها الرئيسية ما يلي:

• مقاومة جيدة للأكسدة في درجات الحرارة العالية

• الاستقرار الهيكلي الجيد في درجات حرارة مرتفعة

• قوة مناسبة لخدمة الفرن

• مقاومة دورات التسخين والتبريد المتكررة

• مناسبة لبيئات التدفئة الصناعية الصعبة


لا يعتمد عمر الخدمة الفعلي للأنبوب المشع على درجة السبائك فحسب، بل يعتمد أيضًا على:

• درجة حرارة التشغيل

• جو الفرن

• ظروف الموقد

• تردد التدوير الحراري

• أبعاد الأنبوب

• جودة اللحام
  ممارسة تشغيل الفرن

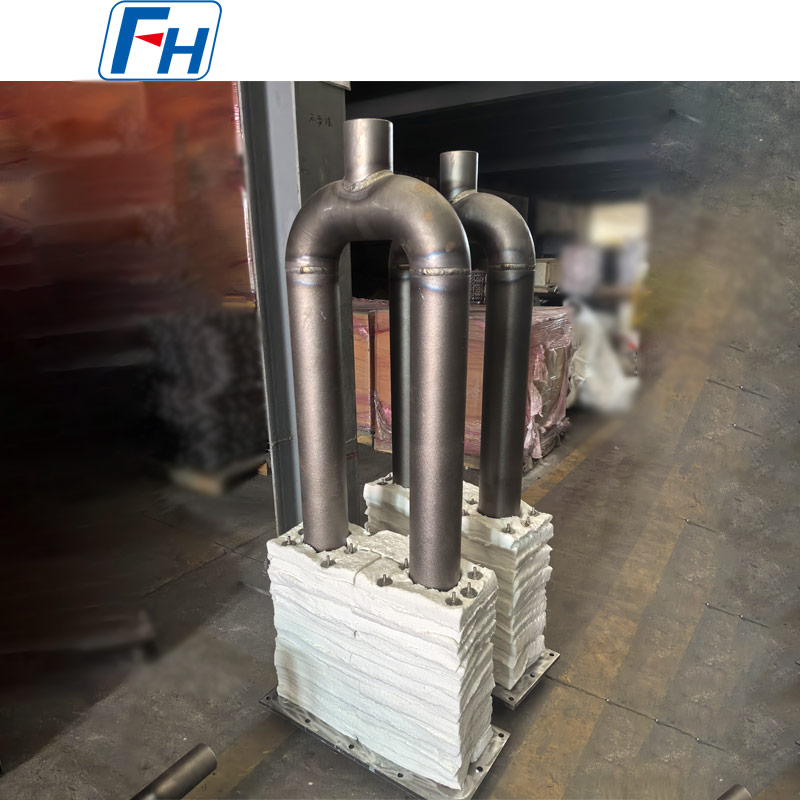

هيكل تسخين مشع من النوع U
يتكون الأنبوب المشع على شكل حرف U من قسمين أنبوبيين مستقيمين متوازيين متصلين بواسطة انحناء رجعي.
بالمقارنة مع الأنبوب المستقيم البسيط، يوفر هذا التصميم مسار تسخين مشعًا أطول مع الحفاظ على مساحة تركيب مدمجة نسبيًا.

تشمل الفوائد الرئيسية ما يلي:

• سطح تسخين مشع أكبر

• تركيب فرن مدمج

• تسخين غير مباشر مستقر

• جو الفرن المتحكم فيه

• تقليل اتصال اللهب المباشر بالحمل

• تخصيص مرن للمسافة المركزية


وهذا يجعل الأنابيب المشعة على شكل حرف U مناسبة للعديد من أنظمة المعالجة الحرارية الصناعية والأفران المستمرة.

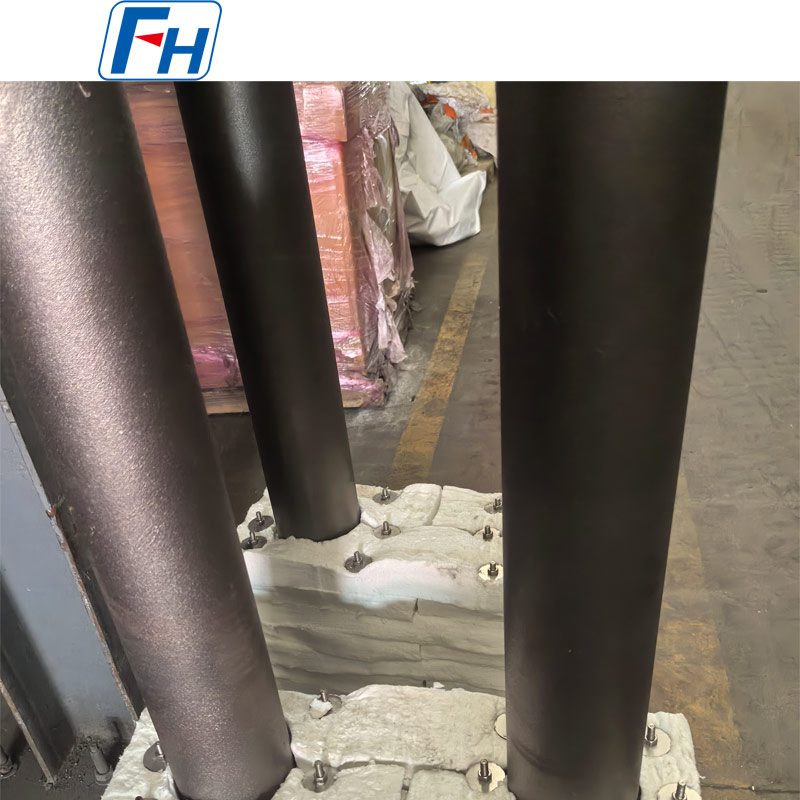

كتلة العزل ومجموعة قاعدة التركيب
السمة الرئيسية لهذا المنتج هي كتلة العزل المتكاملة وهيكل قاعدة التثبيت.
يمكن توفير الأنبوب المشع مع:

• كتل عازلة للحرارة العالية

• لوحة قاعدة تثبيت معدنية

• فتحات التركيب

• مكونات الدعم

• هيكل التثبيت المخصص


يساعد هذا التجميع الكامل على تبسيط تركيب الفرن واستبداله.
يمكن تخصيص هيكل العزل والتركيب وفقًا لأبعاد فتح الفرن وتركيبه.

مصممة للتدفئة غير المباشرة للفرن
تُستخدم الأنابيب المشعة على شكل حرف U بشكل شائع في أنظمة الأفران حيث يجب أن تظل عملية الاحتراق منفصلة عن غرفة عمل الفرن.
يتم نقل الحرارة من خلال جدار الأنبوب المشع وتشع باتجاه حمولة الفرن.

يساعد ترتيب التدفئة هذا على توفير:

• توزيع أكثر تجانسًا لدرجة الحرارة

• نقل الحرارة مستقرة

• جو الفرن المتحكم فيه

• تقليل الاتصال المباشر باللهب

• تشغيل الفرن المستمر الموثوق به


التطبيقات النموذجية
يمكن استخدام الأنابيب المشعة على شكل حرف U Cr25Ni35 في:

• أفران المعالجة الحرارية

• أفران التلدين

• أفران تصلب

• أفران التقسية

• أفران الكربنة

• أفران مستمرة

• أفران الموقد الأسطوانة

• أفران الغلاف الجوي الواقية

• خطوط معالجة الصلب

• معدات التدفئة الصناعية


إنها مناسبة بشكل خاص للتطبيقات التي تتطلب أنظمة تسخين غير مباشرة مخصصة لدرجة حرارة عالية.

عملية التصنيع
اعتمادًا على الرسم وهيكل المنتج، قد يشمل الإنتاج ما يلي:
تحضير المواد ← إنتاج الأنبوب ← تصنيع الانحناء / الكوع ← التجميع ← اللحام ← تصنيع لوحة التركيب ← تجميع العزل ← فحص الأبعاد ← الفحص النهائي

تشمل ضوابط الإنتاج الرئيسية ما يلي:

• دقة قطر الأنبوب

• استقامة الأنبوب

• دقة المسافة المركزية

• هندسة U- بيند

• جودة اللحام

• الأبعاد الشاملة

• محاذاة لوحة التركيب

• تناسب كتلة العزل


تؤثر هذه العوامل بشكل مباشر على دقة التثبيت وأداء الخدمة على المدى الطويل.

مزايا المنتج الرئيسية
مادة مقاومة للحرارة Cr25Ni35
مناسبة لبيئات الفرن الصناعية الصعبة.
مواصفات مخصصة Ø124 × Ø108 × 1597 مم
يتم تصنيعها وفقًا لمتطلبات تركيب الفرن المحددة.
هيكل مدمج على شكل حرف U
يوفر مسار تسخين ممتد دون الحاجة إلى مساحة فرن زائدة.
توريد التجميع الكامل
يمكن توفير الأنبوب المشع وكتل العزل وقاعدة التثبيت معًا.
التصنيع القائم على الرسم
يمكن تخصيص الأبعاد والتفاصيل الهيكلية وفقًا لرسومات العملاء.
القدرة على الاستبدال
يمكن إعادة إنتاج الأنابيب المشعة الموجودة وفقًا للعينات أو الرسومات أو الأبعاد المقاسة.

مراقبة الجودة
اعتمادا على متطلبات المشروع، يمكن أن يشمل التفتيش ما يلي:

• التحقق من المواد

• فحص التركيب الكيميائي

• فحص القطر الخارجي/الداخلي

• فحص الأبعاد

• مركز التفتيش عن بعد

• فحص اللحام

• فحص هندسة الانحناء

• فحص لوحة التركيب

• فحص التجميع النهائي


يمكن تأكيد متطلبات التفتيش الخاصة قبل الإنتاج.

لماذا تختار FH® Alloy؟
تتخصص FH® Alloy في تصنيع مكونات سبائك مقاومة للحرارة مخصصة للأفران الصناعية ومعدات المعالجة الحرارية.

تشمل مجموعة الأنابيب المشعة لدينا ما يلي:

• أنابيب مشعة على شكل حرف U Cr25Ni35

• أنابيب مشعة على شكل حرف HU

• أنابيب مشعة من النوع P

• أنابيب مشعة من النوع I

• أنابيب مشعة مستقيمة

• أنابيب مشعة تعمل بالغاز

• أنابيب مشعة ذات شكل خاص

• جمعيات أنبوب مشع مخصصة


نقوم أيضًا بتصنيع بكرات الفرن، وأنابيب الصب بالطرد المركزي، وتركيبات المعالجة الحرارية، والصواني، والسلال، ومكونات الفرن الأخرى.

طلب عرض أسعار
للحصول على اقتباس دقيق، من فضلك أرسل لنا:

• الرسم الفني

• درجة المادة

• القطر الخارجي

• القطر الداخلي أو سمك الجدار

• الطول الكلي

• مسافة المركز

• نصف قطر الانحناء على شكل حرف U

• أبعاد لوحة التركيب

• درجة حرارة التشغيل

• جو الفرن

• الكمية المطلوبة


أرسل رسوماتك أو مواصفات الأنبوب المشع الحالية إلى FH® Alloy للمراجعة الفنية وعروض الأسعار.

الأسئلة الشائعة
Q1: هل يمكنك تصنيع أنابيب مشعة على شكل حرف U Cr25Ni35 وفقًا لرسمنا؟
نعم. تدعم FH® Alloy الإنتاج المخصص بالكامل استنادًا إلى رسومات العملاء وأبعاد الفرن والعينات الموجودة.

س2: هل يمكن تغيير الأبعاد Ø124 × Ø108 × 1597 ملم؟
نعم. يمكن تخصيص قطر الأنبوب، الطول، المسافة المركزية، نصف قطر الانحناء، والأبعاد الإجمالية.

Q3: هل يمكنك توفير كتل العزل ولوحة التثبيت معًا؟
نعم. يمكن توفير الأنبوب المشع على شكل U كتجميع كامل مع كتل العزل، وألواح التثبيت، ومكونات التثبيت ذات الصلة.

Q4: هل يمكن استخدام هذا المنتج كأنبوب مشع بديل؟
نعم. يمكننا إعادة إنتاج الأنابيب المشعة الموجودة وفقًا للرسومات أو العينات أو الصور الفوتوغرافية أو الأبعاد المقاسة.

س5: هل يمكن استخدام سبيكة أخرى بدلاً من Cr25Ni35؟
نعم. يمكن اختيار المواد وفقًا لدرجة حرارة التشغيل الفعلية، وأجواء الفرن، وظروف الموقد، وعمر الخدمة المتوقع.

س 6: ما هي المعلومات المطلوبة للاقتباس؟
يفضل الرسم الفني. يرجى أيضًا تقديم المواد والأبعاد ودرجة حرارة التشغيل وجو الفرن والكمية.
