أنبوب مشع على شكل حرف HU – Ø152.4 × Ø142.8 × 2154.24 مم

مجموعة الأنابيب المشعة ذات القطر الكبير المخصصة للأفران الصناعية | سبيكة FH®
تقوم شركة سبيكة FH® بتصنيع أنابيب مشعة على شكل حرف HU للأفران الصناعية وأفران المعالجة الحرارية وأنظمة التسخين غير المباشرة ذات درجة الحرارة العالية.

يتم تصنيع هذا الأنبوب المشع المخصص من سبيكة مقاومة للحرارة HU بمواصفات أنبوب تبلغ Ø152.4 × Ø142.8 × 2154.24 مم (OD × ID × L).

يوفر الهيكل ذو القطر الكبير على شكل حرف U سطح تسخين مشعًا ممتدًا مع الحفاظ على ترتيب تركيب الفرن المدمج. يمكن أيضًا توفير المنتج كمجموعة كاملة مع كتل عازلة لدرجة الحرارة العالية، وألواح قاعدة التركيب، ومكونات التثبيت المخصصة.

تدعم FH® Alloy تصنيع المعدات الأصلية وفقًا لرسومات العميل وأبعاد الفرن وظروف التشغيل ومتطلبات الاستبدال.

مواصفات المنتج

أبعاد الأنبوب المشع على شكل حرف U
المواصفات الرئيسية لهذا الأنبوب المشع هي:
Ø152.4 × Ø142.8 × 2154.24 ملم

• OD – القطر الخارجي: Ø152.4 ملم

• المعرف - القطر الداخلي: Ø142.8 ملم

• سمك الجدار الاسمي: 4.8 ملم

• ل – الطول : 2154.24 ملم


يمكن تخصيص الأبعاد الهيكلية الأخرى، بما في ذلك:

• ج – المسافة المركزية

• ح – الارتفاع الكلي

• R – نصف القطر U-Bend

• طول الساق مستقيم

• أبعاد لوحة التركيب

• مواقف ثقب التثبيت

• أبعاد كتلة العزل

• أبعاد اتصال المدخل / المخرج


يمكن تصنيع جميع الأبعاد وفقًا لرسومات العميل أو أبعاد الفرن الموجودة.

HU سبيكة مقاومة للحرارة
HU عبارة عن درجة سبائك مصبوبة مقاومة للحرارة وعالية الكروم والنيكل تستخدم بشكل شائع للمكونات العاملة في البيئات الصناعية ذات درجات الحرارة المرتفعة.

بالنسبة لتطبيقات الأنابيب المشعة، توفر مادة HU خصائص مثل:

• قوة جيدة في درجات الحرارة العالية

• مقاومة جيدة للأكسدة

• أداء مستقر أثناء التعرض الحراري لفترات طويلة

• مقاومة مناسبة لدورات التسخين والتبريد المتكررة

• استقرار هيكلي جيد لتطبيقات الأفران الصناعية


يعتمد أداء الخدمة الفعلي للأنبوب المشع على أكثر من درجة المادة وحدها. وينبغي أيضًا مراعاة درجة حرارة التشغيل، وجو الفرن، وظروف الموقد، والتدوير الحراري، وهندسة الأنبوب، وممارسات تشغيل الفرن.

هيكل على شكل حرف U ذو قطر كبير
بقطر خارجي يبلغ Ø152.4 مم، تم تصميم هذا المنتج كأنبوب مشع كبير نسبيًا على شكل حرف U لأنظمة الأفران الصناعية التي تتطلب سطح تسخين مشع كبير.

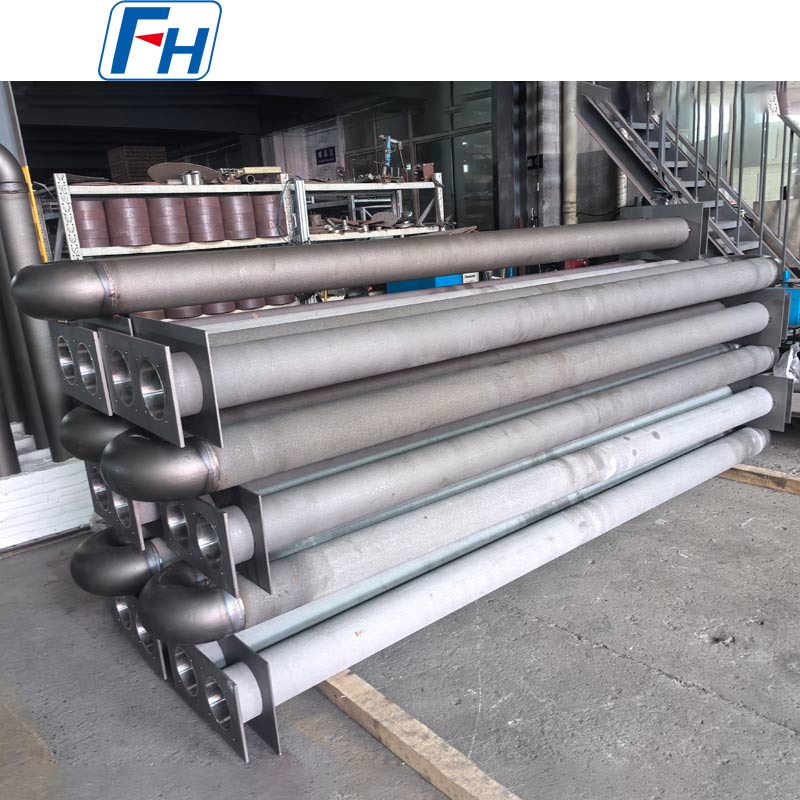

يتكون الهيكل من قسمين أنبوبيين متوازيين طويلين متصلين بواسطة منحنى على شكل حرف U.

يوفر هذا التكوين:

• مسار تسخين مشع ممتد

• سطح تسخين كبير

• ترتيب الفرن المدمج

• تسخين غير مباشر مستقر

• تصميم مرن للمسافة المركزية

• القدرة على التكيف مع تخطيطات الفرن المختلفة


بالمقارنة مع الأنبوب المشع المستقيم البسيط، يسمح التصميم على شكل حرف U بمسار أطول لنقل الحرارة ضمن مساحة تركيب محدودة.

مجموعة العزل والتركيب الكاملة

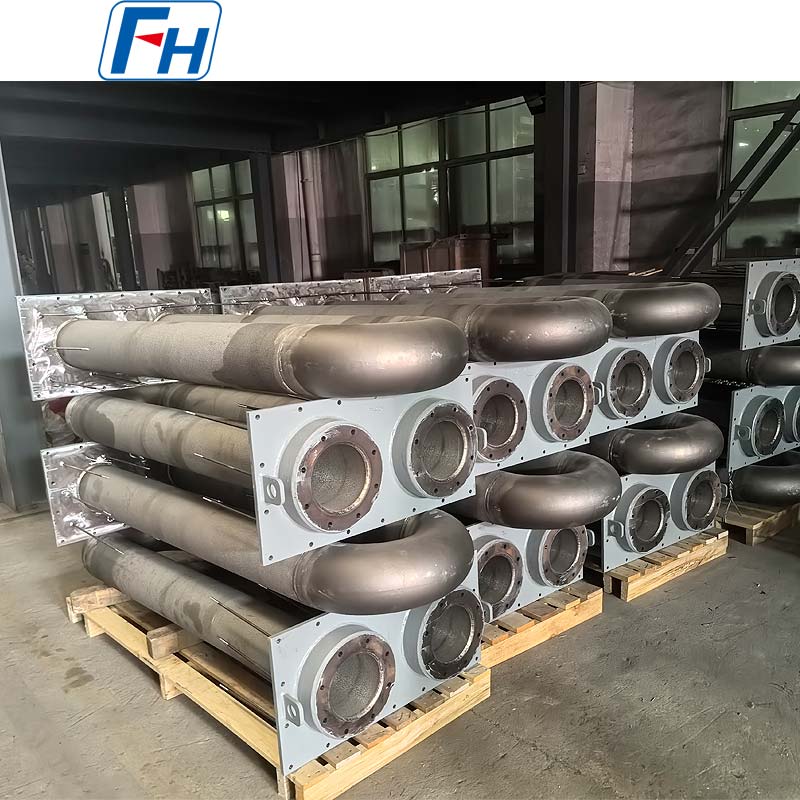

كما هو موضح في تكوين المنتج هذا، يمكن توفير الأنبوب المشع مع كتل عازلة لدرجة الحرارة العالية ولوحة قاعدة تثبيت معدنية.
يساعد هذا التجميع الكامل على تبسيط عملية التثبيت والاستبدال.

يمكن أن تشمل المكونات المخصصة ما يلي:

• سمك كتلة العزل

• أبعاد كتلة العزل

• حجم لوحة القاعدة

• سمك لوحة القاعدة

• كمية ثقب التركيب

• مواقف ثقب التثبيت

• تباعد الأنبوب

• هيكل داعم


بالنسبة لمصنعي الأفران ومشاريع الاستبدال، يمكن أن توفر FH® Alloy التجميع الكامل بدلاً من توفير الأنبوب المشع العاري فقط.

تسخين الفرن غير المباشر
تستخدم الأنابيب المشعة على شكل حرف U على نطاق واسع في الأفران الصناعية حيث يجب أن يظل مصدر التسخين أو غازات الاحتراق منفصلاً عن غرفة عمل الفرن.
يتم نقل الحرارة المتولدة داخل الأنبوب عبر جدار الأنبوب وتشع باتجاه حمل الفرن.

يمكن أن يساعد ترتيب التدفئة هذا في توفير:

• جو الفرن المتحكم فيه

• تقليل الاتصال المباشر باللهب

• توزيع مستقر للحرارة

• درجة حرارة الفرن موحدة أكثر

• أداء تسخين مستمر موثوق


التطبيقات النموذجية
يمكن استخدام الأنابيب المشعة على شكل حرف HU في:

• أفران المعالجة الحرارية

• أفران التلدين

• أفران تصلب

• أفران التقسية

• أفران الكربنة

• أفران مستمرة

• أفران الموقد الأسطوانة

• أفران الغلاف الجوي الواقية

• خطوط معالجة الصلب

• معدات التدفئة الصناعية


هذه المواصفة مناسبة بشكل خاص للأنظمة التي تتطلب أنابيب مشعة طويلة القطر على شكل حرف U للتدفئة غير المباشرة ذات درجة الحرارة العالية.

عملية التصنيع
اعتمادا على الرسم الفني، يمكن أن تشمل عملية التصنيع ما يلي:

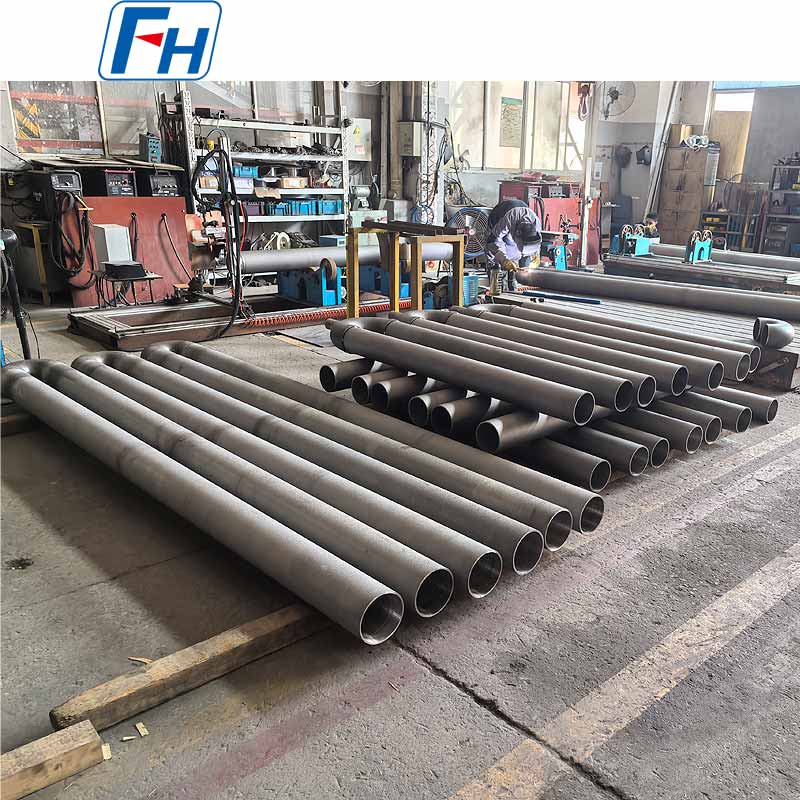

تحضير المواد ← إنتاج الأنبوب ← تصنيع الانحناء على شكل حرف U / تصنيع الكوع ← التجميع ← اللحام ← التصنيع ← تصنيع لوحة التركيب ← تجميع العزل ← فحص الأبعاد ← الفحص النهائي

تشمل ضوابط التصنيع الرئيسية ما يلي:

• القطر الخارجي والداخلي

• سمك الجدار

• استقامة الأنبوب

• مسافة المركز

• هندسة الانحناء

• جودة اللحام

• الأبعاد الشاملة

• محاذاة لوحة التركيب

• تركيب العزل مناسب


يعد التحكم الدقيق في الأبعاد مهمًا بشكل خاص للأنبوب المشع بطول 2154.24 مم، لأن محاذاة التثبيت تؤثر بشكل مباشر على تجميع الفرن وأداء الخدمة.

مزايا المنتج الرئيسية
HU سبيكة مقاومة للحرارة
مصممة لبيئات الأفران الصناعية الصعبة.
قطر كبير 152.4 ملم
يوفر سطح تسخين مشع كبير.
2154.24 ملم طول الأنبوب
مناسبة لمنشآت الأفران الصناعية الكبيرة.
4.8 ملم سمك الجدار الاسمي
تم حسابه من القطر المحدد Ø152.4 مم OD و Ø142.8 مم ID.
توريد التجميع الكامل
متوفر مع كتل العزل، ولوحات القاعدة، ومكونات التركيب.
الهندسة المخصصة
يمكن تخصيص المسافة المركزية، ونصف قطر الانحناء، وهيكل التركيب، والأبعاد الأخرى.
تصنيع الاستبدال
يمكن إعادة إنتاج مجموعات الأنابيب المشعة الموجودة وفقًا للرسومات أو العينات أو الأبعاد المقاسة.

مراقبة الجودة
اعتمادا على متطلبات المشروع، يمكن أن يشمل التفتيش ما يلي:

• التحقق من المواد

• فحص التركيب الكيميائي

• فحص القطر الخارجي

• فحص القطر الداخلي

• سمك الجدار measurement

• فحص الطول الكلي

• مركز التفتيش عن بعد

• هندسة الانحناء inspection

• فحص اللحام

• فحص لوحة التركيب

• فحص التجميع النهائي


يمكن الاتفاق على متطلبات الفحص الإضافية قبل الإنتاج.

لماذا تختار FH® Alloy؟
تتخصص FH® Alloy في مكونات السبائك المقاومة للحرارة المخصصة للأفران الصناعية ومعدات المعالجة الحرارية.

تشمل مجموعة الأنابيب المشعة لدينا ما يلي:

• أنابيب مشعة على شكل حرف HU

• أنابيب مشعة على شكل حرف U Cr25Ni35

• أنابيب مشعة من النوع P

• أنابيب مشعة من النوع I

• أنابيب مشعة مستقيمة

• أنابيب مشعة تعمل بالغاز

• أنابيب مشعة ذات شكل خاص

• جمعيات أنبوب مشع مخصصة


نقوم أيضًا بتصنيع بكرات الفرن، وأنابيب الصب بالطرد المركزي، وتركيبات المعالجة الحرارية، وصواني الفرن، وسلال الفرن، ومكونات الفرن المخصصة الأخرى.

طلب عرض أسعار
للحصول على عرض أسعار دقيق، يرجى تقديم:

1. الرسم الفني

2. درجة المادة

3. القطر الخارجي

4. القطر الداخلي أو سمك الجدار

5. الطول الكلي

6. مسافة المركز

7. نصف قطر الانحناء على شكل حرف U

8. أبعاد لوحة التركيب

9. درجة حرارة التشغيل

10. جو الفرن

11. الكمية المطلوبة


أرسل رسوماتك أو مواصفات الأنبوب المشع الحالية إلى FH® Alloy للمراجعة الفنية وعروض الأسعار.

الأسئلة الشائعة
س 1: هل يمكنكم تصنيع أنابيب مشعة على شكل حرف U بقياس Ø152.4 × Ø142.8 × 2154.24 مم؟
نعم. يمكن لـ FH® Alloy تصنيع مواصفات الأنبوب المشع HU ويمكنها أيضًا ضبط الأبعاد وفقًا لتصميم الفرن الخاص بك.

س2: ما هو سمك الجدار؟
بناءً على قطر خارجي يبلغ 152.4 مم وقطر داخلي 142.8 مم، يبلغ سمك الجدار الشعاعي الاسمي 4.8 مم.

Q3: هل يمكن تخصيص المسافة المركزية؟
نعم. يمكن تخصيص المسافة المركزية ونصف قطر الانحناء وطول الساق المستقيمة والارتفاع الإجمالي وأبعاد التثبيت.

س 4: هل يمكنك توفير كتل العزل وقاعدة التركيب؟
نعم. يمكن توفير الأنبوب المشع كمجموعة كاملة مع كتل عزل مخصصة، وألواح تركيب، ومكونات التثبيت ذات الصلة.

س5: هل يمكن استبدال HU بسبيكة أخرى مقاومة للحرارة؟
نعم. يمكن اختيار المواد وفقًا لدرجة حرارة التشغيل، وأجواء الفرن، وظروف التدوير الحراري، وعمر الخدمة المتوقع.

س 6: هل يمكنك تصنيع أنابيب مشعة بديلة؟
نعم. يمكن إعادة إنتاج الأنابيب المشعة الموجودة من الرسومات الفنية أو العينات أو الصور الفوتوغرافية أو الأبعاد المقاسة
