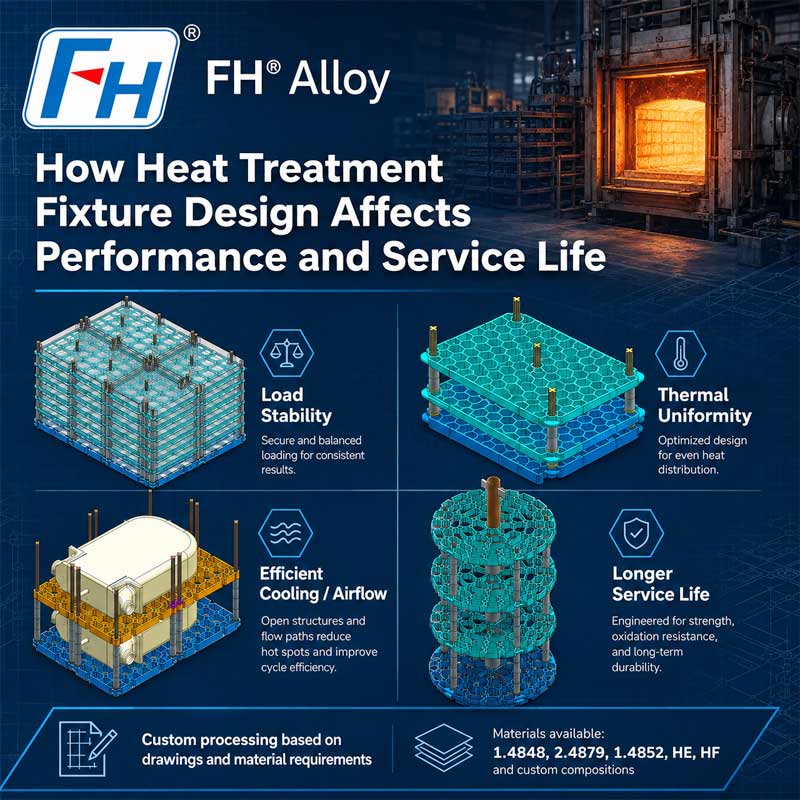

تصميم تركيبات المعالجة الحرارية | تحسين الأداء وعمر الخدمة

اختيار المادة الصحيحة مهم عند التصنيع تركيبات المعالجة الحرارية ، ولكن درجة المادة وحدها لا تحدد المدة التي ستستمر فيها التركيبات.
يمكن أن يؤدي تركيبان مصنوعان من نفس السبيكة بشكل مختلف تمامًا إذا:

الهندسة الهيكلية
توزيع الأحمال
نقاط الدعم
بدل التمدد الحراري
سمك القسم
تخطيط اللحام
طريقة التحميل

مختلفة.
في درجات الحرارة المرتفعة، يجب أن تحمل تركيبات الفرن أحمالًا ميكانيكية أثناء التمدد والتقلص والتدفئة والتبريد بشكل متكرر.
لهذا السبب، يجب أن يوازن التصميم الجيد لتركيبات المعالجة الحرارية بين القوة الهيكلية، واستقرار درجة الحرارة العالية، وكفاءة الفرن، ومتطلبات المناولة، وعمر الخدمة.
تقوم شركة FH® Alloy بتصنيع سلال وصواني ورفوف وتركيبات أفران معالجة حرارية مخصصة وفقًا لرسومات العملاء وظروف تشغيل الفرن الفعلية.

ما أهمية تصميم التركيبات عند درجة الحرارة العالية؟
في درجة حرارة الغرفة، قد تبدو التركيبات صلبة وقوية ميكانيكيًا.
لكن الوضع يتغير داخل الفرن الصناعي.
درجات الحرارة المرتفعة يمكن أن تقلل من قوة المواد وتزيد من خطر:

تشوه زحف
ترهل
تزييفها
التعب الحراري
تكسير
فقدان دقة الأبعاد

إن التصميم الذي يعمل بشكل جيد خلال دورات الفرن القليلة الأولى قد يفقد شكله تدريجيًا بعد الاستخدام المتكرر.
ولهذا السبب يجب على المهندسين تقييم أداء التركيبات في ظل درجة حرارة التشغيل الفعلية وليس فقط في ظل ظروف التحميل في درجة حرارة الغرفة.

1. توزيع الأحمال هو أساس تصميم التركيبات
أحد أهم اعتبارات التصميم هو كيفية نقل حمل قطعة العمل من خلال التركيب.
قد يؤدي التوزيع السيئ للحمل إلى خلق ضغط مركز في مناطق قليلة فقط.
تشمل العواقب النموذجية ما يلي:

الانحناء المحلي
زوايا متصدعة
ترهل cross members
تشوه حول نقاط الدعم

يقوم التصميم الأفضل بتوزيع الحمل الإجمالي عبر أعضاء هيكلية متعددة.
على سبيل المثال، بدلاً من السماح لمكون ثقيل بالاستقرار على عارضة ضيقة واحدة، قد تستخدم الوحدة عدة دعامات معززة لتوزيع الحمل بشكل أكثر توازناً.
يجب على المصممين النظر في:

وزن كل قطعة عمل
الوزن الإجمالي للدفعة
لاعبا اساسيا الوزن الذاتي
موقع مركز الثقل
المسافة بين نقاط الدعم

التوزيع الصحيح للحمل يمكن أن يقلل بشكل كبير من التشوه الناتج عن درجات الحرارة العالية على المدى الطويل.

2. يمكن أن يؤثر موضع نقطة الدعم على تشوه قطعة العمل
تصميم التركيبات لا يؤثر فقط على التركيبات نفسها.
يمكن أن يؤثر أيضًا على ثبات أبعاد قطعة العمل.
إذا تم وضع نقاط الدعم بشكل غير صحيح، فقد يتشوه أحد المكونات أثناء التسخين لأن وزنه غير مدعوم بشكل صحيح.

بالنسبة للمكونات الدقيقة، يجب أن يأخذ ترتيب الدعم في الاعتبار ما يلي:

هندسة الجزء
مناطق الأبعاد الحرجة
أقسام رقيقة أو غير مدعومة
مركز الثقل
اتجاه التمدد الحراري

إن إضافة المزيد من نقاط الدعم ليس دائمًا أفضل.
قد يؤدي وجود عدد كبير جدًا من نقاط الاتصال الصلبة إلى تقييد التمدد الحراري وخلق ضغط إضافي.
الهدف هو توفير دعم مستقر ولكن يمكن التحكم فيه.

3. يجب أن يكون التمدد الحراري مدمجًا في التصميم
جميع التركيبات المعدنية تتمدد عند تسخينها وتتقلص عند تبريدها.
إذا تم تجاهل هذه الحركة، فإن التدوير الحراري المتكرر يمكن أن يخلق إجهادًا داخليًا.
تشمل المشاكل الشائعة ما يلي:

إطارات مشوهة
اللحامات المتشققة
دبابيس تحديد موقع عازمة
نقاط التراص المنحرفة

قد يشمل التصميم الجيد للتركيبات ذات درجة الحرارة العالية ما يلي:

تصاريح التوسع
ميزات دعم الانزلاق
اتصالات مرنة
تقليل القيود في المناطق غير الحرجة

يعتمد الحل الدقيق على هندسة التركيبات وعملية الفرن.
يصبح بدل التمدد الحراري مهمًا بشكل خاص للتركيبات الكبيرة والأعضاء الهيكلية الطويلة.

4. تؤثر هندسة القسم على قوة درجات الحرارة العالية
يمكن أن تؤدي زيادة السُمك إلى تحسين الصلابة، لكن جعل كل مكون أثقل ليس بالضرورة هو الحل الأفضل.
التركيبات الثقيلة أيضًا لها عيوب:

ارتفاع تكلفة المواد
كتلة حرارية أكبر
المزيد من الطاقة اللازمة للتدفئة
تقليل حمولة الفرن المفيدة

وبدلاً من مجرد زيادة السُمك، يستطيع المهندسون تحسين القوة من خلال الهندسة الهيكلية.
تشمل الأمثلة ما يلي:

تعزيز الأضلاع
الأقواس المتقاطعة
هياكل من النوع الصندوقي
مواقع الدعم الاستراتيجي
أنماط الشبكة الأمثل

تهدف الهندسة الجيدة إلى تحقيق القوة المطلوبة بأقل كتلة عملية من التركيبات.

5. تؤثر المنطقة المفتوحة على كفاءة التدفئة
يجب أن تدعم تركيبات المعالجة الحرارية المكونات دون عرقلة انتقال الحرارة دون داع.
قد تقلل الهياكل الكثيفة من التعرض المباشر لقطعة العمل إلى:

حرارة مشعة
جو الفرن
تدفق التبريد

لهذا السبب، تستخدم العديد من السلال والصواني والشبكات هياكل مفتوحة.
قد تشمل المزايا ما يلي:

تحسين توحيد درجة الحرارة
استجابة أسرع للتدفئة
تحسين دوران الغاز
انخفاض وزن لاعبا اساسيا

ومع ذلك، فإن زيادة المساحة المفتوحة أكثر من اللازم قد يؤدي إلى إضعاف التركيب.
ولذلك يتطلب التصميم التوازن بين:
كفاءة نقل الحرارة والقوة الميكانيكية

6. تصميم السلة يتطلب أكثر من مجرد إطار قوي
تُستخدم سلال المعالجة الحرارية بشكل شائع لمعالجة الدفعات.
يجب أن يأخذ تصميمها في الاعتبار كلاً من التركيبات والمكونات المحملة بداخلها.
تشمل العوامل المهمة ما يلي:

أبعاد السلة
الهيكل السفلي
ارتفاع الجدار الجانبي
موقف التعزيز
طريقة الرفع
قابلية التكديس
الحمولة القصوى

بالنسبة للتحميل الثقيل، غالبًا ما يكون الجزء السفلي من السلة أحد المناطق الأكثر أهمية.
قد يؤدي عدم كفاية التعزيز إلى ترهل قاعدة السلة حتى لو ظل الإطار الخارجي سليمًا.

7. إن تسطيح الدرج والتعزيز مرتبطان ارتباطًا وثيقًا
غالبًا ما يتم اختيار صواني المعالجة الحرارية للتطبيقات التي تتطلب تحديد موضع المكونات بشكل متحكم فيه.
يمكن أن يؤدي تشوه الدرج إلى إنشاء:

دعم غير متساو لقطعة العمل
التراص غير الصحيح
اختلاف الأبعاد
التعامل مع المشاكل

ولذلك قد يستخدم تصميم الدرج:

تعزيز الأضلاع
هياكل الشبكة
قدم الدعم
زيادة عمق القسم

يجب أن يتوافق نمط التعزيز مع منطقة التحميل الفعلية بدلاً من إضافته بشكل عشوائي.

8. يجب أن يأخذ تصميم الرف في الاعتبار الاستقرار الرأسي
غالبًا ما تحمل رفوف المعالجة الحرارية مكونات على عدة مستويات.
بالمقارنة مع الدرج البسيط، تقدم الرفوف تحديات تصميمية إضافية.
وتشمل هذه:

مركز ثقل أعلى
التمدد الحراري العمودي
التحميل الجانبي
توزيع غير متساوي للأجزاء
الاستقرار الهيكلي أثناء المناولة

بالنسبة للرفوف الطويلة، يجب على المهندسين إيلاء اهتمام خاص لما يلي:

استقرار القاعدة
قوة العمود
تستعد الصليب
تباعد المستوى
تحميل التماثل

يمكن للرف غير المستقر أن يؤدي إلى مخاطر أداء الفرن والتعامل معه.

9. تتطلب التركيبات المصبوبة والمصنعة تفكيرًا تصميميًا مختلفًا
يمكن تصنيع تركيبات المعالجة الحرارية من خلال الصب أو التصنيع أو مزيج من الاثنين معا.

تصميم تركيبات الزهر
يمكن أن يكون الصب مناسبًا لـ:

هياكل الشبكة المعقدة
تعزيز متكامل
الإنتاج المتكرر
أقسام هيكلية سميكة تتحمل درجات الحرارة العالية

يجب أن يأخذ تصميم المصبوب في الاعتبار انتقالات القسم بعناية لتجنب تركيز الكتلة والضغط غير الضروري.

تصميم تركيبات ملفقة
تستخدم التركيبات المصنعة عادة:

لوحة
بار
أنبوب
قضيب
الجمعيات الملحومة

ينبغي إيلاء الاهتمام للتصميم إلى:

موقع اللحام
الهندسة المشتركة
التشويه أثناء التصنيع
ارتفاع درجة الحرارة التعب حول اللحامات

ولا تتفوق أي من الطريقتين تلقائيًا. تعتمد العملية المناسبة على الهيكل والكمية والمواد وظروف الخدمة.

10. يمكن أن يؤثر موقع اللحام على عمر التركيبات
في تركيبات المعالجة الحرارية المصنعة، غالبًا ما تكون وصلات اللحام مناطق حرجة.
يمكن أن يؤدي التدوير الحراري المتكرر إلى الضغط حول الوصلات الملحومة.
تشمل المشكلات المحتملة ما يلي:

تكسير اللحام
تلف المنطقة المتضررة بالحرارة
تشويه محلي
الإجهاد المتبقي

لذلك يجب أن يتجنب تصميم التركيبات وضع اللحامات غير الضرورية مباشرة في المناطق ذات الضغط الأعلى كلما كان ذلك عمليًا.
يساهم التصميم الجيد للمفاصل، ومواد الحشو الصحيحة، وإجراءات اللحام المناسبة، والتحكم في الأبعاد في موثوقية التركيبات.

11. التركيبات القابلة للتكديس تحتاج إلى ميزات تحديد موقع مستقرة
يمكن للسلال والصواني القابلة للتكديس أن تحسن بشكل كبير استخدام الفرن.
ومع ذلك، قد يؤدي سوء تصميم التراص إلى:

تحميل غير مستقر
اختلال
نقل الحمل غير المتكافئ
تشوه محلي

يجب أن توفر نقاط التراص نقلًا متوقعًا للحمل من طبقة تثبيت إلى الطبقة التالية.
يجب على المصممين النظر في:

المحاذاة العمودية
تحديد موقع الهندسة
منطقة الاتصال
التمدد الحراري
تحميل التسامح

يصبح هذا ذا أهمية متزايدة عندما يتم تكديس عدة طبقات من التركيبات معًا.

12. يجب مراعاة طريقة التعامل أثناء التصميم
لا يتم استخدام التركيبة داخل الفرن فقط.
ويجب أن يبقى على قيد الحياة أيضًا:

جاري التحميل
النقل
رفع
التفريغ
التعامل مع ورشة العمل المتكررة

لذلك قد يحتاج تصميم التركيبات إلى تضمين ما يلي:

نقاط رفع الرافعة
جيوب شوكة
مقابض
رفع beams
واجهات التعامل التلقائي

يجب أن تكون هذه الميزات قوية بما يكفي لإجمالي الوزن المحمل.
يمكن أن يؤدي تصميم التعامل السيئ إلى تقصير عمر التركيبات حتى لو تم التحكم في ظروف الفرن بشكل جيد.

متطلبات تصميم التركيبات لأنواع الأفران المختلفة
تتطلب أنظمة الأفران المختلفة هياكل تركيبات مختلفة.

أفران الفراغ
تجهيزات فرن الفراغ التأكيد في كثير من الأحيان على:

الاستقرار الأبعاد
كتلة تركيبات منخفضة
نقل الحرارة بالإشعاع
البناء النظيف
دعم يمكن التحكم فيه

أفران الحفرة
تجهيزات فرن الحفرة تتطلب عادة:

استقرار الحمل العمودي
نقاط رفع موثوقة
أعضاء هيكلية طويلة
توزيع الحمل المتحكم فيه

أفران الموقد الدوارة
يجب أن تأخذ التركيبات التي تعمل على بكرات في الاعتبار ما يلي:

التسطيح السفلي
دعم التباعد
الاتصال الأسطوانة
الاستقرار الديناميكي

أفران الكربنة
يجب أن يأخذ التصميم بعين الاعتبار كلا من:

تحميل ميكانيكي بدرجة حرارة عالية
جو العملية العدوانية

ولا يمكن ببساطة نسخ نفس التصميم الهيكلي عبر جميع أنواع الأفران.

مشاكل التصميم الشائعة التي تقلل من عمر خدمة التركيبات
قد تفشل تجهيزات المعالجة الحرارية قبل الأوان بسبب العديد من المشكلات المتعلقة بالتصميم.

تشمل الأمثلة النموذجية ما يلي:
المسافة الزائدة بين الدعامات
قد تتدلى المقاطع الطويلة غير المدعومة عند درجة الحرارة.
التحميل غير المتكافئ
الوزن المركز يمكن أن يسبب تشوه موضعي.
البناء جامد للغاية
قد يؤدي عدم كفاية بدل التوسع إلى زيادة الإجهاد الحراري.
الوزن الزائد للتركيبات
تعمل الهياكل الثقيلة على زيادة الكتلة الحرارية دون تحسين الأداء بالضرورة.
مناطق التراص ضعيفة
يمكن أن تسبب هندسة الاتصال الضعيفة تشوهًا محليًا.
وضع اللحام غير الصحيح
قد تتطور المناطق الملحومة عالية الضغط إلى شقوق أثناء التدوير الحراري المتكرر.

كيف يمكن للتصميم الجيد أن يطيل عمر خدمة التركيبات
عادةً ما يأتي عمر الخدمة الأطول من مجموعة من التحسينات بدلاً من تغيير واحد.
قد يتضمن التصميم الأفضل للتركيبات ما يلي:

مسارات تحميل أكثر توازناً
التعزيز الصحيح
تحسين بدل التمدد الحراري
انخفاض تركيز التوتر
سمك المواد المناسب
منطقة مفتوحة محسنة
هياكل معالجة موثوقة

عندما يتم الجمع بين عوامل التصميم هذه والمواد المقاومة للحرارة الصحيحة، يمكن تحسين أداء التركيبات بشكل كبير.

المعلومات المطلوبة قبل تصميم تركيبات المعالجة الحرارية المخصصة
قبل تطوير أي تجهيزات، يجب على الشركة المصنعة فهم ظروف التشغيل الحقيقية.
تتضمن المعلومات المفيدة ما يلي:

المعلمة	المعلومات المطلوبة
فرن	نوع وأبعاد الغرفة
درجة الحرارة	درجة حرارة التشغيل العادية والحد الأقصى
الجو	الهواء أو الفراغ أو الكربنة أو الغاز الواقي
الشغل	الأبعاد والهندسة
جاري التحميل	الوزن الإجمالي لكل لاعبا أساسيا
عملية	رافعة أو رافعة شوكية أو نظام أوتوماتيكي
المناولة	الحد الأقصى للأبعاد المسموح بها
تركيبات	الدرجة الحالية أو المطلوبة
مادة	الدرجة الحالية أو المطلوبة
تاريخ الخدمة	عمر التركيبات الحالي ووضع الفشل

يساعد توفير المعلومات الكاملة على تجنب إعادة إنتاج نقاط الضعف في التركيبات الموجودة.

تصميم مخصص لتركيبات المعالجة الحرارية من FH® Alloy
تقوم FH Alloy بتصنيع تركيبات معالجة حرارية مخصصة لتطبيقات الأفران الصناعية.
المنتجات المتوفرة تشمل:

سلال المعالجة الحرارية
صواني الفرن
رفوف المعالجة الحرارية
تركيبات قابلة للتكديس
تجهيزات فرن الفراغ
تجهيزات فرن الحفرة
هياكل الدعم المخصصة

يمكن للعملاء توفير:

الرسومات
عينات التركيبات الموجودة
أبعاد الفرن
معلومات الشغل
جاري التحميل requirements

بالنسبة للمشاريع البديلة، يمكن أن تساعد صور مناطق التشوه أو الفشل الموجودة أيضًا في تقييم التحسينات الممكنة في التصميم.

الأسئلة الشائعة
س 1: لماذا تتشوه تركيبات المعالجة الحرارية حتى عندما تكون المادة صحيحة؟
المادة هي عامل واحد فقط. التحميل المفرط، والامتدادات الطويلة غير المدعومة، وسوء توزيع الحمل، ومقاومة الزحف غير الكافية، وقيود التمدد الحراري يمكن أن تسبب أيضًا تشوهًا.

س2: هل التركيبات الأثقل تدوم دائمًا لفترة أطول؟
لا، زيادة الوزن قد تؤدي إلى تحسين الصلابة في بعض المناطق، لكن الكتلة الزائدة تزيد الحمل الحراري ولا تحل مشاكل الإجهاد أو الزحف تلقائيًا.

س 3: كيف يمكن تقليل تشوه سلة المعالجة الحرارية؟
تتضمن التحسينات المحتملة تحسين تباعد الدعم والتعزيز وتوزيع الأحمال واختيار المواد والحد الأقصى لحدود التحميل.

س 4: هل يجب أن يتغير تصميم التركيبات لأنواع الأفران المختلفة؟
نعم. تتميز أفران الفراغ، والحفرة، والموقد الدوار، والكربنة، والأفران المجمعة بمتطلبات مختلفة من حيث الحرارة والغلاف الجوي والتحميل والمناولة.

س 5: هل يمكن تحسين تصميم التركيبات الحالي؟
نعم. يمكن مراجعة الرسومات الحالية وشروط الخدمة وصور الفشل وبيانات التحميل ومعلومات المواد لتحديد التحسينات الهيكلية المحتملة.

الاستنتاج
يعتمد عمر خدمة تجهيزات المعالجة الحرارية على ما هو أكثر بكثير من درجة السبائك.
يجب أن يأخذ التصميم الموثوق في الاعتبار ما يلي:

توزيع الأحمال
موقف الدعم
التمدد الحراري
الهندسة الهيكلية
نقل الحرارة
وزن لاعبا أساسيا
المناولة
حالة الفرن

أفضل النتائج تأتي من الجمع بين اختيار المواد المناسبة والتصميم الهيكلي الخاص بالتطبيق.
توفر FH® Alloy تصميم وتصنيع تجهيزات المعالجة الحرارية المخصصة للأفران الصناعية بناءً على رسومات العملاء ومتطلبات التشغيل الفعلية.
بالنسبة لمشروع تركيبات أو استبدال جديد، قم بتوفير نوع الفرن ودرجة حرارة التشغيل وأبعاد قطعة العمل والحمل الإجمالي وحجم التركيبات والغلاف الجوي والرسم الحالي للتقييم الفني.
