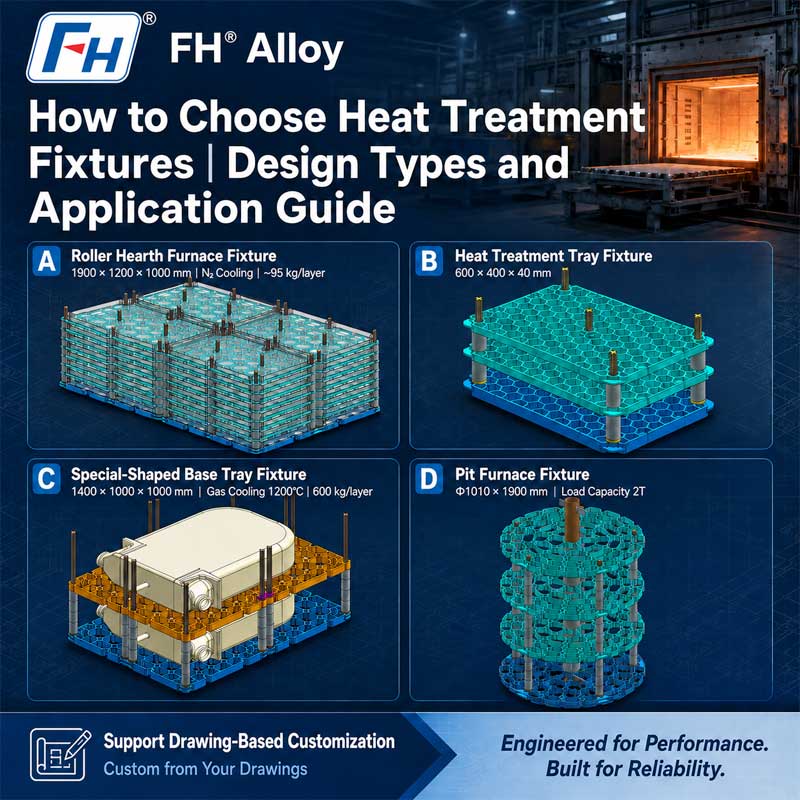

كيفية اختيار تركيبات المعالجة الحرارية المناسبة: دليل لتصميمات التركيبات وتطبيقاتها

في إنتاج المعالجة الحرارية الصناعية، تعد التركيبات أكثر بكثير من مجرد ناقلات بسيطة تستخدم لنقل المكونات داخل وخارج الأفران.

تساعد أداة المعالجة الحرارية المصممة بشكل صحيح على التحكم في:

تحديد موضع المكونات
توزيع الحرارة
كفاءة التحميل
اتساق الإنتاج
تشوه درجة الحرارة العالية

ومع ذلك، فإن اختيار التركيب المناسب ليس بالأمر السهل دائمًا.

قد لا تكون التركيبات التي تعمل بشكل جيد مع مكونات الدُفعات الصغيرة مناسبة للمسبوكات الثقيلة. قد لا يفي التصميم المستخدم في الفرن التقليدي بمتطلبات عملية المعالجة الحرارية الفراغية.

الحل الصحيح يعتمد على العلاقة بين:

هندسة الشغل
نوع الفرن
نطاق درجة الحرارة
طريقة التحميل
دورة الإنتاج
الأداء المادي

يشرح هذا الدليل الأنواع الرئيسية لتركيبات المعالجة الحرارية وكيفية اختيار المهندسين للتصميم المناسب لمختلف التطبيقات الصناعية.
توفر FH® Alloy تركيبات معالجة حرارية مخصصة بناءً على رسومات العملاء وظروف الفرن ومتطلبات الإنتاج.

ما أهمية اختيار تركيبات المعالجة الحرارية؟
أثناء المعالجة الحرارية، تتعرض المكونات للتعرض المتكرر لدرجات الحرارة المرتفعة والدورات الحرارية.

يجب أن تحافظ الوحدة على وظيفتها الهيكلية مع دعم قطعة العمل.

قد يؤدي التصميم غير المناسب للتركيبات إلى:

تشويه الشغل
التدفئة غير المتكافئة
انخفاض قدرة الفرن
عمر خدمة قصير للتركيبات
زيادة تكاليف الإنتاج

بالنسبة للمصنعين الذين يقومون بعمليات المعالجة الحرارية المستمرة، يؤثر أداء التركيبات بشكل مباشر على الإنتاجية.
يجب أن تحقق التركيبات المصممة جيدًا التوازن بين:
القوة الميكانيكية نقل الحرارة تحسين الوزن عمر الخدمة

تصاميم مختلفة لتركيبات المعالجة الحرارية وتطبيقاتها
هناك العديد من تكوينات التركيبات الشائعة المستخدمة في الأفران الصناعية.
يعتمد الاختيار الأفضل على شكل المكون ومتطلبات العملية وبيئة الفرن.

سلال المعالجة الحرارية: حلول مرنة لمعالجة الدفعات
سلال المعالجة الحرارية يتم اختيارها بشكل شائع لإنتاج الدُفعات حيث تتم معالجة مكونات متعددة معًا.

وهي تستخدم على نطاق واسع ل:

أجزاء معدنية صغيرة
السحابات
مكونات السيارات
أجزاء آلية
مكونات الصب

مزايا سلال المعالجة الحرارية
تحميل دفعة فعالة
تسمح السلال للمشغلين بتحميل العديد من المكونات في دورة فرن واحدة.
هذا يحسن:

كفاءة التعامل
منظمة الإنتاج
استغلال الفرن

تداول جيد للحرارة
تسمح الهياكل المفتوحة للحرارة وجو الفرن بالوصول إلى المكونات بشكل أكثر فعالية.
وهذا يساعد على تحسين توحيد درجة الحرارة أثناء المعالجة.

سهولة التعامل
العديد من السلال الصناعية تشمل:

نقاط الرفع
إطارات معززة
هياكل قابلة للتكديس
ميزات التعامل

هذه التصميمات تجعلها مناسبة لبيئات الإنتاج المتكررة.

متى يجب عليك اختيار سلة المعالجة الحرارية؟
غالبًا ما تكون السلة مناسبة عندما:

تتم معالجة أجزاء متعددة معًا
هندسة المكونات بسيطة نسبيا
يفضل تحميل الدفعة
مطلوب كفاءة إنتاجية عالية

صواني المعالجة الحرارية: وضع ثابت للمكونات الدقيقة
صواني المعالجة الحرارية توفير سطح دعم يمكن التحكم فيه للمكونات التي تتطلب وضعًا منظمًا.
بالمقارنة مع السلال، توفر الصواني عادةً تحكمًا أفضل في تحديد المواقع.

غالبا ما تستخدم من أجل:

الأجزاء المصنعة بدقة
مكونات مسطحة
مكونات الأدوات
المكونات التي تتطلب الانفصال

ميزات التصميم الرئيسية لصواني المعالجة الحرارية
اعتمادًا على التطبيق، قد تتضمن الأدراج ما يلي:

فتحات الشبكة
تعزيز الأضلاع
تحديد النقاط
كتل الدعم
هياكل قابلة للتكديس

لماذا يتم استخدام الصواني في المعالجة الحرارية؟
صينية يمكن أن تساعد:

تقليل حركة الجزء
الحفاظ على تباعد ثابت
منع اتصال المكونات
تحسين تكرار العملية

بالنسبة للتطبيقات التي تتطلب دقة الأبعاد، يمكن أن يكون تصميم الدرج أمرًا بالغ الأهمية.

رفوف المعالجة الحرارية: دعم المكونات الكبيرة أو المعقدة
رفوف المعالجة الحرارية تم تصميمها للتطبيقات التي تحتاج فيها المكونات إلى موضع محدد أو دعم متعدد المستويات.
وهي تستخدم عادة ل:

مكونات طويلة
أجزاء ثقيلة
تجمعات كبيرة
مكونات دقيقة

اعتبارات هامة لتصميم الرف
توزيع الأحمال
لا يتم تحديد قوة درجات الحرارة العالية حسب المادة فقط.
يجب أن يقوم الهيكل بتوزيع الأحمال بشكل صحيح لمنع:

الانحناء
ترهل
تركيز الإجهاد المحلي

تحديد موضع المكونات
يجب أن يوفر الحامل دعمًا ثابتًا مع السماح بما يلي:

الدورة الدموية الحرارية
التمدد الحراري
سهل التحميل

توافق الفرن
يجب أن تتطابق أبعاد الرف:

حجم غرفة الفرن
معدات التحميل
عملية الإنتاج

تركيبات الشبكة: تحسين نقل الحرارة والوزن
تركيبات من نوع الشبكة تم تصميمها بهياكل مفتوحة لتحسين تدفق الحرارة.

وهي تستخدم عادة على النحو التالي:

منصات داعمة
شبكات القاعدة
الطبقات المتوسطة
هياكل السلة

مزايا هياكل الشبكة
يمكن أن توفر تجهيزات الشبكة المصممة بشكل صحيح ما يلي:

انخفاض وزن لاعبا اساسيا
تحسين الدورة الدموية
اتصال جو أفضل
تحميل الفرن بكفاءة

ومع ذلك، يجب أن يحافظ الهيكل المفتوح على القوة الكافية أثناء التشغيل في درجات الحرارة العالية.

تركيبات المعالجة الحرارية المخصصة: مصممة حول قطعة العمل
لا يمكن دائمًا أن تلبي تصميمات التركيبات القياسية المتطلبات الصناعية.
بالنسبة للمكونات الخاصة، غالبًا ما يطلب المصنعون حلولاً مخصصة.

يتم تطوير التركيبات المخصصة وفقًا لما يلي:

أبعاد المكونات
مواقع الدعم الحرجة
تحميل الاتجاه
قيود الفرن
متطلبات العملية

أمثلة على تطبيقات التركيبات المخصصة
غالبًا ما تستخدم التصميمات المخصصة من أجل:

مكونات الفضاء الجوي
أجزاء التوربينات
المسبوكات الكبيرة
الأدوات الدقيقة
مكونات سبائك خاصة

مطابقة تصميم التركيبات مع نوع الفرن
تعد بيئة الفرن أحد أهم العوامل عند اختيار التركيبات.

تركيبات فرن الفراغ
تتطلب تطبيقات أفران الفراغ اهتمامًا خاصًا بما يلي:

الاستقرار المادي
متطلبات السطح النظيف
دقة الأبعاد
نقل الحرارة بالإشعاع

تتطلب تركيبات الفراغ عادة هياكل محسنة لأن ظروف نقل الحرارة تختلف عن الأفران التقليدية.

تركيبات فرن الحفرة
عادة ما يتم تصميم تركيبات فرن الحفرة للتحميل الرأسي.
تشمل الاعتبارات المهمة ما يلي:

ارتفاع لاعبا اساسيا
هيكل الرفع
توازن التحميل
تحديد موضع المكونات

تركيبات فرن الموقد الدوار
تتطلب أنظمة الفرن المستمر تركيبات يمكنها العمل مع آلية النقل.
تشمل اعتبارات التصميم ما يلي:

الهيكل السفلي
الثبات أثناء الحركة
تباعد الأسطوانة
إجمالي وزن التحميل

تركيبات فرن الكربنة
تعرض عمليات الكربنة التركيبات للظروف الحرارية والجوية الصعبة.
يجب أن يأخذ اختيار المواد والتصميم الهيكلي في الاعتبار ما يلي:

تأثيرات الغلاف الجوي الكربوني
التعرض لدرجات حرارة عالية
دورات تشغيل طويلة

اختيار مادة التركيب المناسبة
يجب النظر في تصميم التركيبات واختيار المواد معًا.
تشمل المواد المقاومة للحرارة الشائعة ما يلي:

310S الفولاذ المقاوم للصدأ
غالبًا ما يتم اختياره من أجل:

صواني الفرن
الهياكل الداعمة
تطبيقات عامة لدرجات الحرارة العالية

1.4848 فولاذ مقاوم للحرارة
يشيع استخدامها حيث تتضمن المتطلبات ما يلي:

قوة درجات الحرارة العالية
مقاومة الأكسدة
الموثوقية الهيكلية

1.4849 و 1.4852 سبائك
يستخدم للظروف الأكثر تطلبًا والتي تتضمن:

ارتفاع درجة الحرارة
فترات خدمة طويلة
مقاومة أفضل للزحف

سبائك أساسها النيكل
تم اختياره للتطبيقات التي تتطلب قدرة أعلى على درجة الحرارة أو ظروف تشغيل أكثر قسوة.

العوامل الرئيسية عند اختيار تركيبات المعالجة الحرارية
قبل اختيار تصميم التجهيزات، يجب على المهندسين تقييم العوامل التالية.

1. هندسة قطعة العمل
خذ بعين الاعتبار:

الشكل
الحجم
الوزن
الأسطح الحرجة
مخاطر التشوه

2. شروط الفرن
تشمل المعلمات الهامة ما يلي:

درجة الحرارة
الجو
طريقة التدفئة
تردد الدورة

3. متطلبات التحميل
تقييم:

وزن مكون واحد
وزن الدفعة
طريقة التحميل
معدات المناولة

4. مدة الخدمة المتوقعة
قد تختلف التركيبة المصممة للاستخدام العرضي عن تلك التي تعمل بشكل مستمر.
خذ بعين الاعتبار:

الدورات الحرارية
متطلبات الصيانة
تردد الاستبدال

الأخطاء الشائعة عند اختيار تركيبات المعالجة الحرارية
التحديد يعتمد فقط على التكلفة الأولية
قد تؤدي التركيبات منخفضة التكلفة إلى:

تشوه أسرع
استبدال أكثر تواترا
انقطاعات الإنتاج

تجاهل شروط الفرن
قد لا تعمل التركيبات المناسبة للجو الجوي بشكل جيد في:

البيئات الفراغية
أجواء الكربنة
إنتاج دورة عالية

استخدام التصاميم القياسية للتطبيقات الخاصة
غالبًا ما تتطلب المكونات المعقدة حلول دعم مخصصة

تصنيع تركيبات المعالجة الحرارية المخصصة بواسطة FH® Alloy
FH® Alloy متخصصة في التصنيع تركيبات المعالجة الحرارية المخصصة لتطبيقات الفرن الصناعي.

تشمل الحلول ما يلي:

سلال المعالجة الحرارية
صواني الفرن
رفوف المعالجة الحرارية
تركيبات الشبكة
تركيبات الدعم المخصصة
تجهيزات فرن الفراغ

يمكن أن يعتمد التصنيع على:

رسومات العملاء
العينات الموجودة
مواصفات الفرن
متطلبات المكونات

من خلال الجمع بين المواد المناسبة والهياكل المحسنة وخبرة التصنيع، تساعد FH Alloy العملاء على تحسين أداء الفرن وموثوقية التركيبات.

الأسئلة الشائعة
س 1: ما هو نوع تجهيزات المعالجة الحرارية الأكثر استخدامًا؟
تعتبر السلال والصواني والرفوف من بين التصميمات الأكثر استخدامًا. يعتمد الاختيار الأفضل على قطعة العمل وعملية الفرن.

س2: كيف أختار تركيبات المعالجة الحرارية؟
يجب أن يأخذ الاختيار في الاعتبار أبعاد قطعة العمل، ونوع الفرن، ودرجة الحرارة، والغلاف الجوي، وطريقة التحميل، وعمر الخدمة المتوقع.

Q3: هل يمكن تخصيص تركيبات المعالجة الحرارية؟
نعم. يتم تخصيص معظم تركيبات الأفران الصناعية وفقًا لمتطلبات الإنتاج الفعلية.

س 4: ما هي المواد المناسبة للتركيبات ذات درجة الحرارة العالية؟
وتشمل المواد المشتركة 310S، 1.4848، 1.4849، 1.4852، وغيرها من السبائك المقاومة للحرارة.

الاستنتاج
يتطلب اختيار أداة المعالجة الحرارية المناسبة أكثر من مجرد اختيار سلة أو صينية أو رف.

يجب أن يتم تصميم التركيبات وفقًا لبيئة التشغيل الكاملة:

ظروف الفرن
متطلبات المكونات
درجة الحرارة
طريقة التحميل
الأداء المادي

يمكن للتركيبات المختارة بشكل صحيح أن تحسن كفاءة الإنتاج، وتقلل من مخاطر التشوه، وتوفر عمر خدمة أطول.
توفر FH® Alloy تركيبات معالجة حرارية مخصصة للعملاء الصناعيين الذين يحتاجون إلى حلول موثوقة للأفران ذات درجة الحرارة العالية.
