التطبيق المشترك لأسطوانة محرك الصب وحزام وصلة الصب
إن الجمع بين أسطوانة التشغيل المصبوبة وحزام الوصلة المصبوب هو تكوين شائع في أنظمة النقل الصناعية، وهو مناسب بشكل خاص لسيناريوهات النقل القاسية ذات درجة الحرارة العالية والحمل الثقيل. المقدمة التفصيلية هي كما يلي:

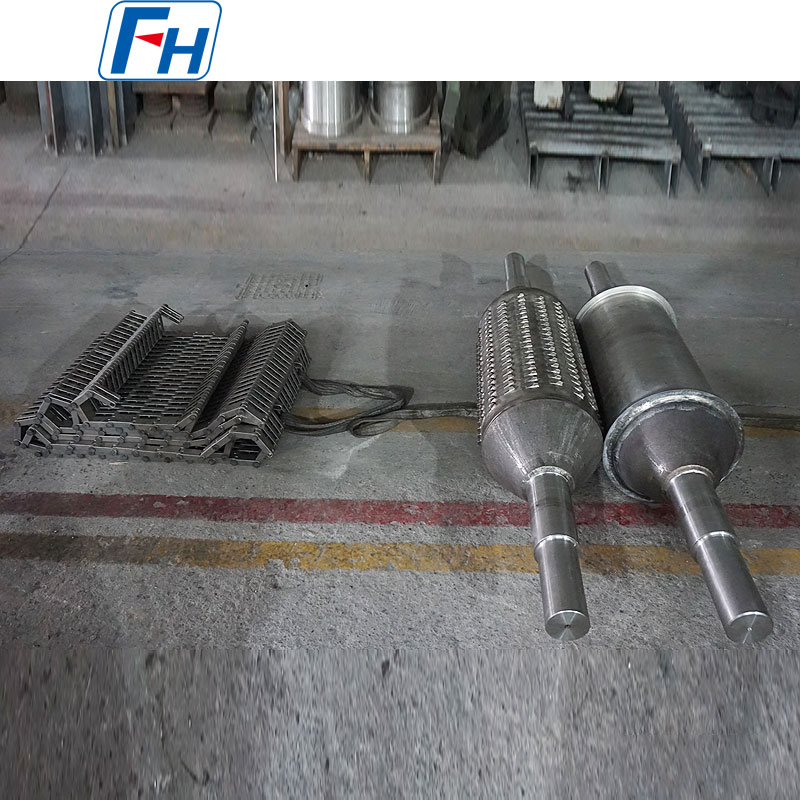

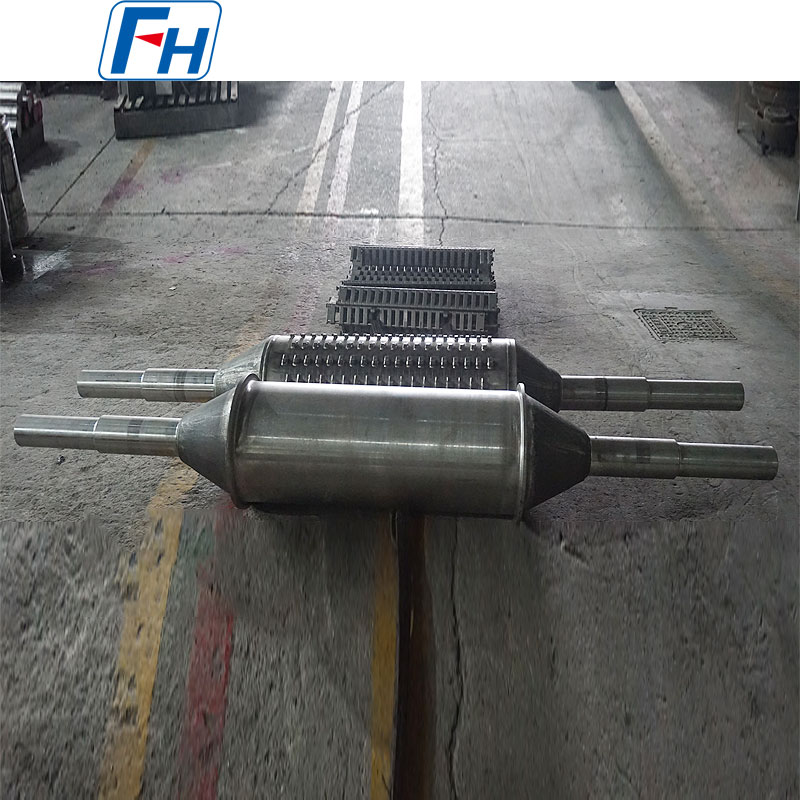

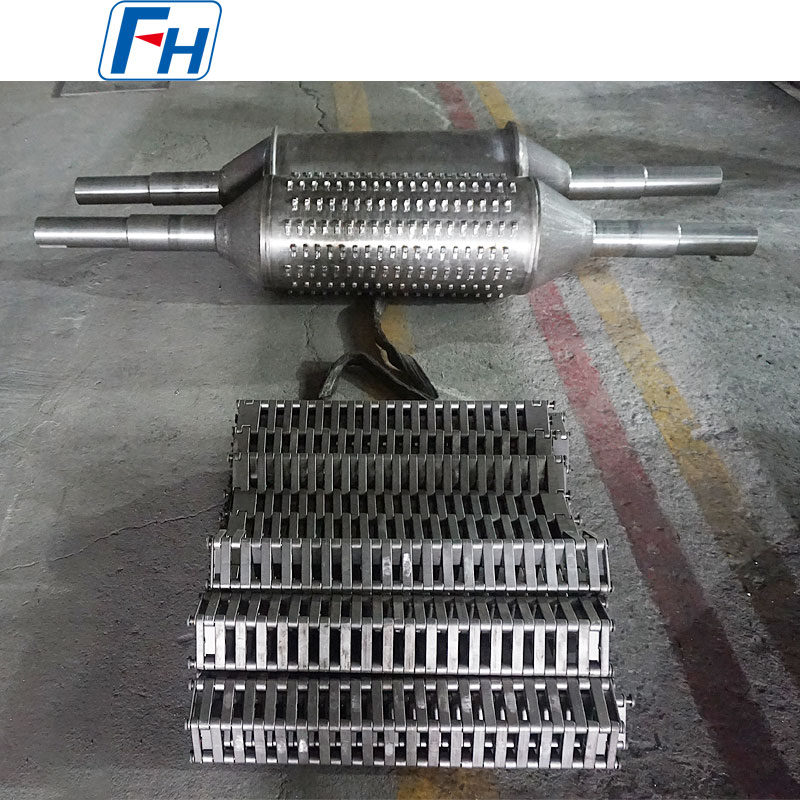

أسطوانة محرك الزهر
الميزات الهيكلية:
يعتمد هيكل لحام الصب المتكامل، مع جهاز قفل دائري عند الاتصال بين العمود والمحور لتجنب تركيز الضغط ونقل عزم الدوران بشكل أكثر كفاءة وموثوقية. يتم تشكيل الجسم الرئيسي للأسطوانة في الغالب عن طريق اللحام بالصب، ويمكن أيضًا تصنيعه من خلال عمليات مثل لحام الألواح الفولاذية المتكاملة؛ غالبًا ما تتم معالجة السطح إلى هيكل مغطى بالمطاط بأنماط متعرجة أو ماسية لتعزيز الاحتكاك مع حزام الارتباط المصبوب ومنع الانزلاق.
اختيار المواد:
المادة الأساسية هي الفولاذ المصبوب بشكل أساسي، ويتم اختيار الفولاذ المقاوم للصدأ المقاوم للحرارة مثل 1.4825 و1.4865 لبعض ظروف العمل ذات درجة الحرارة العالية. يتمتع الفولاذ المصبوب بقوة عالية ومقاومة ممتازة للتآكل، مما يمكنه تلبية الطلب على نقل عزم الدوران العالي في ظل ظروف الحمل الثقيل؛ الفولاذ المقاوم للصدأ المقاوم للحرارة مناسب لبيئات درجات الحرارة العالية ويطيل عمر الخدمة.
مبدأ العمل:
يتم توصيله مباشرة بمصادر الطاقة مثل المحركات، ويقوم مصدر الطاقة بتشغيل أسطوانة محرك الصب للدوران. من خلال الاحتكاك بين سطح الأسطوانة وحزام الوصل المصبوب، يتم تشغيل الحزام الناقل للعمل في اتجاه محدد مسبقًا، وبالتالي تحقيق النقل المستمر للمواد.

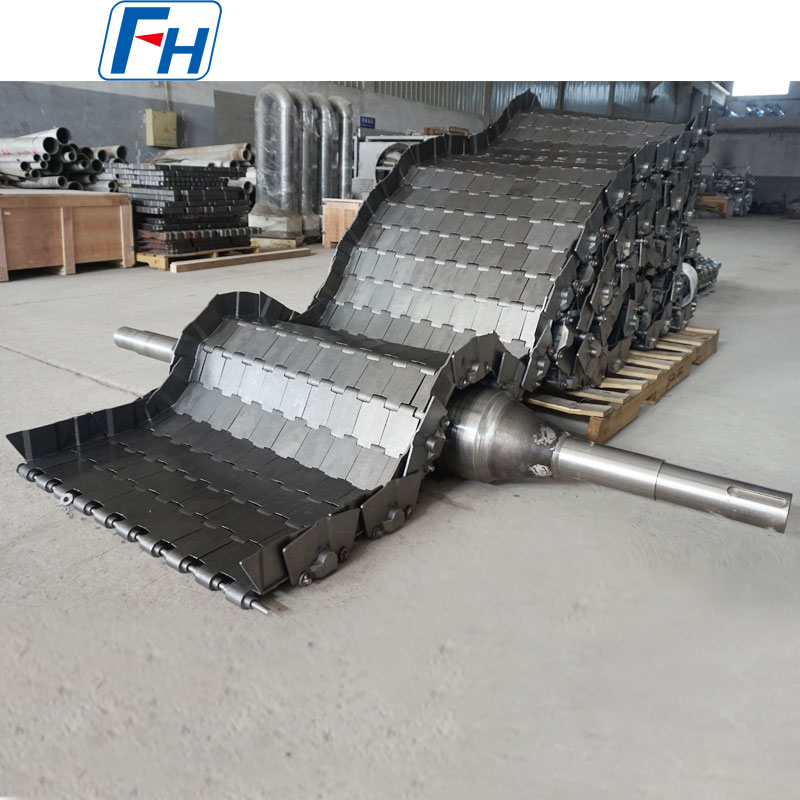

حزام رابط الزهر
الميزات الهيكلية:
تتألف من لوحات وصلة مصبوبة ودبابيس توصيل، ويتم توصيل لوحات الوصلة صفًا تلو الآخر باستخدام دبابيس قصيرة، ويتم ربط لوحات الوصلة المجاورة في كل صف أيضًا بواسطة دبابيس صغيرة لتشكيل هيكل متكامل. تم تجهيز بعض الموديلات ببكرات على المسامير القصيرة، ويتم دعم البكرات بواسطة قضبان توجيه متوازية لتحسين استقرار تشغيل الحزام الناقل وتقليل فقدان الاحتكاك.
اختيار المواد:
تشمل المواد الشائعة لألواح الوصلات والمسامير الحديد الزهر القابل للطرق، والحديد المرن، والفولاذ المعالج بالحرارة. يمكن استخدام السبائك المقاومة للحرارة مثل 1.4848 و1.4849 في سيناريوهات درجات الحرارة المرتفعة والحمل الثقيل. يوازن مزيج المواد بين قدرة التحمل العالية ومقاومة التآكل ومقاومة الصدمات لتلبية احتياجات ظروف العمل المعقدة.
مبدأ العمل:
تأخذ أسطوانة التشغيل المصبوبة باعتبارها قلب الطاقة، وتحقق الحركة بالاعتماد على قوة الدفع الاحتكاكية بين أسطوانة التشغيل وحزام النقل. أثناء التشغيل، يتم دعم مجموعة لوحة الوصلة بشكل إضافي بواسطة قضبان التوجيه أو بكرات التباطؤ لتجنب الانحراف والاهتزاز، مما يضمن استقرار واستمرارية نقل المواد.
سيناريوهات التطبيق الأساسية:
● أفران المعالجة الحرارية: تستخدم لنقل قطع العمل في أفران المعالجة الحرارية المستمرة، والتي يمكنها تحمل البيئات ذات درجات الحرارة العالية، وتضمن النقل المستقر لقطع العمل أثناء عملية المعالجة الحرارية، ولا تؤثر على دقة العملية.
● صناعة المعادن والتعدين: نقل المواد ذات الأحمال الثقيلة مثل الخام والفحم. بفضل خصائص التحمل العالية ومقاومة التآكل، فهي مناسبة لظروف العمل القاسية مع البيئات الميدانية والغبار العالي والتأثير القوي.
● صناعة الأسمنت ومواد البناء: نقل المواد ذات درجة الحرارة العالية مثل كلنكر الأسمنت إلى خطوط إنتاج الأسمنت، والتي يمكنها تحمل درجات الحرارة العالية للخبز وتآكل المواد، مما يضمن التشغيل المستمر لخط الإنتاج.
| فولاذ مقاوم للحرارة | |||||||||||||
| / | جيجابايت ( 中 ) | الدين ( 德 ) | أستم ( 美 ) | جيس ( 日 ) | التركيب الكيميائي (٪) | درجة حرارة التشغيل القصوى | |||||||
| C | سي | من | كر | ني | ملحوظة / سي بي | مو | أخرى | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | عالية الدقة | SCH11 | 0.30 - 0.50 | .002.00 | .001.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | .50.50 | - | 1050 درجة مئوية |
| 2 | ZG40Cr22Ni10 | 1.4826 | التردد العالي | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | .50.50 | - | 950 درجة مئوية |
| 3 | ZG30Cr28Ni10 | - | سعادة | SCH17 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 درجة مئوية |
| 4 | ZG40Cr25Ni12 | 1.4837 | سمو | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | .50.50 | - | 1050 درجة مئوية |
| 5 | ZG30Cr28Ni16 | - | مرحبًا | SCH18 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100 درجة مئوية |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | هونج كونج | SCH21 | 0.30 - 0.50 | .751.75 | .51.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | .50.50 | - | 1100 درجة مئوية |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | .002.00 | .002.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100 درجة مئوية |
| 8 | ZG40Cr19Ni39 | 1.4865 | هو | SCH20 | 0.35 - 0.75 | .52.50 | .002.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020 درجة مئوية |
| 9 | ZG40Cr15Ni35 | 1.4806 | إتش تي | SCH15 | 0.35 - 0.70 | .002.00 | .002.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | .50.50 | - | 1000 درجة مئوية |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | .002.00 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | .50.50 | - | 1100 درجة مئوية |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | .50.50 | - | 1100 درجة مئوية |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | .50.50 | - | 1050 درجة مئوية |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | .50.50 | - | 1100 درجة مئوية |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | .002.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | .50.50 | - | 1050 درجة مئوية |
| 15 | ZG45Cr12Ni60 | - | الأب | - | 0.35 - 0.75 | .002.00 | .002.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100 درجة مئوية |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | .002.00 | .002.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100 درجة مئوية |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | .51.50 | 27.00 - 30.00 | .001.00 | .50.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | .51.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | .50.50 | ث:4.0 - 5.5 | 1200 درجة مئوية |
