FH® (Wuxi Junteng Fanghu Alloy Technology Co., Ltd.) هي شركة متخصصة في تصنيع تجهيزات المعالجة الحرارية.
I. المفاهيم الأساسية والتركيب الهيكلي
يتكون هذا النوع من التركيبات عادةً من مكونين أساسيين، مما يشكل مجموعة "حاوية قاعدة قابلة للفصل":
1. قاعدة صينية قياسية
- الوظيفة: بمثابة منصة متنقلة أساسية ومكون القوة الهيكلية الأساسية للتركيب بأكمله. إنه إطار معدني قوي (عادة ما يكون ملحومًا من الفولاذ المقاوم للحرارة مثل RA330)، مع آليات سير متكاملة (عجلات أو منزلقات) في الأسفل، وهياكل إغلاق وتوجيه على الحواف، وواجهات تحديد المواقع والقفل القياسية في الأعلى.
- الميزات: متوافق تمامًا مع أنظمة المسار والقيادة والختم الخاصة بفرن الدرج، وهو مسؤول عن الحركة الدورية الدقيقة والمستقرة في خط الإنتاج.

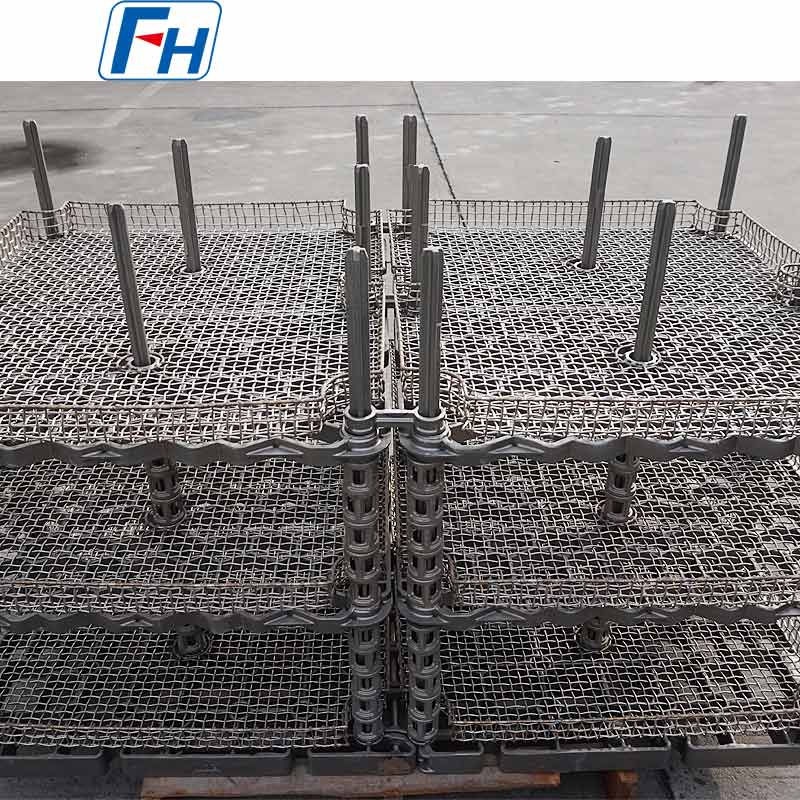

2. سلة شبكية قابلة للتبديل
- الوظيفة: بمثابة حاوية لحمل قطع العمل وفصلها وتثبيتها بشكل مباشر. وهي عبارة عن سلة مجوفة ملحومة من سلك فولاذي مقاوم للحرارة أو شبكة من ألواح الصلب، معظمها مربعة أو دائرية الشكل.
- الميزات:
01. نفاذية الهواء العالية: يضمن الهيكل الشبكي أن جو المعالجة الحرارية ووسط التبريد يتصلان بشكل كامل ومتساوي بكل قطعة عمل.
02. النمطية: يمكن توصيل السلة الشبكية بسرعة ودقة بقاعدة الدرج أو فصلها عنها عبر دبابيس تحديد المواقع أو الأبازيم سريعة التحرير أو البراغي.
03. التخصص: يمكن تصميم سلال شبكية مخصصة ذات حجيرات وفواصل داخلية مختلفة وفقًا للشكل والحجم ومتطلبات العملية لقطع العمل المختلفة، مما يتيح الاستخدام متعدد الأغراض لصينية واحدة.
ثانيا. اعتبارات التصميم الرئيسية
1. توحيد الواجهة
- مفتاح النجاح. يجب توحيد الواجهات الميكانيكية (تحديد المواقع والقفل) وواجهات الرفع بين قاعدة الدرج وجميع السلال الشبكية بشكل كامل لضمان التوافق عبر النظام بأكمله.
2. التحسين الهيكلي للسلة الشبكية
- التوازن بين القوة ونفاذية الهواء: قم بزيادة نسبة الفتح إلى الحد الأقصى مع ضمان قوة الحمل.
- منع سقوط الشغل: قم بتصميم أحجام الشبكات بناءً على أبعاد أصغر قطع العمل، أو قم بتركيب بطانات شبكية دقيقة.
- التفريغ السهل: تم دمج أبواب جانبية أو أبواب سفلية قابلة للفتح من أجل التفريغ المريح لقطع العمل المعالجة.
3. اختيار المواد
- قاعدة الدرج: سبيكة RA330، تضمن القوة الهيكلية ومقاومة الزحف في درجات الحرارة العالية.
- سلة شبكية: سلك/لوحة AISI 314، 310S، أو RA330. تحديد المواد بناءً على درجة الحرارة والغلاف الجوي ومتطلبات الحمل؛ يجب أن تظهر المادة المختارة مقاومة ممتازة للأكسدة والتشوه.
ثالثا. سيناريوهات التطبيق النموذجية
يعتبر هذا النوع من التركيبات مناسبًا بشكل خاص للمكونات كبيرة الحجم أو الصغيرة إلى المتوسطة أو ذات الشكل المنتظم أو القابلة للتحميل بكميات كبيرة، مثل:
- صناعة السيارات: المثبتات (البراغي، والصواميل)، والجوانات، والتروس، ومقاعد الصمامات.
- صناعة المحامل: البكرات والأقفاص وحلقات المحامل الصغيرة والمتوسطة الحجم.
- صناعة الآلات العامة: الأجزاء القياسية، المسامير المحورية، لوحات السلسلة.
- أنواع العمليات: تطبيقات العملية الكاملة بما في ذلك الكربنة، ونيترة الكربون، والتبريد، والتلطيف، والتنظيف.
رابعا. ملخص
تُعد تركيبة السلة الشبكية امتدادًا أساسيًا للمفهوم الفني لفرن الصينية. إنها تفصل "اللوجستيات عن العملية" - تكون القاعدة مسؤولة عن الخدمات اللوجستية الدقيقة، بينما تتولى السلة الشبكية التحميل المتعلق بالعملية. يحقق هذا التصميم ما يلي:
- الضغط النهائي لوقت دورة الإنتاج
- المرونة القصوى في تغيير المنتج
- ضمان مستقر لجودة المعالجة الحرارية
- انخفاض كبير في التكلفة الإجمالية للملكية (TCO) للتركيبات
إنها ليست مجرد أداة ثابتة، ولكنها الحامل الأساسي "لنظام مناولة مواد الإنتاج المرن المبني حول أفران الصواني". إن اعتماد هذه التركيبة يعني أن الشركات تختار تشغيل خطوط إنتاج المعالجة الحرارية الخاصة بها بعقلية منهجية ونموذجية، وهي خطوة حاسمة نحو التصنيع الذكي الفعال.
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) هي شركة متخصصة في تصنيع تركيبات المعالجة الحرارية ومكونات السبائك المقاومة للحرارة للأفران الصناعية .
جدول درجات المواد:
| فولاذ مقاوم للحرارة | |||||||||||||
| / | غيغابايت | الدين | أستم | جيس | التركيب الكيميائي (٪) | درجة حرارة التشغيل القصوى | |||||||
| C | سي | من | كر | ني | ملحوظة / سي بي | مو | أخرى | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | عالية الدقة | SCH11 | 0.30 - 0.50 | .002.00 | .001.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | .50.50 | - | 1050 درجة مئوية |
| 2 | ZG40Cr22Ni10 | 1.4826 | التردد العالي | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | .50.50 | - | 950 درجة مئوية |
| 3 | ZG30Cr28Ni10 | - | سعادة | SCH17 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050 درجة مئوية |
| 4 | ZG40Cr25Ni12 | 1.4837 | سمو | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | .50.50 | - | 1050 درجة مئوية |
| 5 | ZG30Cr28Ni16 | - | مرحبًا | SCH18 | 0.20 - 0.50 | .002.00 | .002.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100 درجة مئوية |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | هونج كونج | SCH21 | 0.30 - 0.50 | .751.75 | .51.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | .50.50 | - | 1100 درجة مئوية |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | .002.00 | .002.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100 درجة مئوية |
| 8 | ZG40Cr19Ni39 | 1.4865 | هو | SCH20 | 0.35 - 0.75 | .52.50 | .002.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020 درجة مئوية |
| 9 | ZG40Cr15Ni35 | 1.4806 | إتش تي | SCH15 | 0.35 - 0.70 | .002.00 | .002.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | .50.50 | - | 1000 درجة مئوية |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | .002.00 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | .50.50 | - | 1100 درجة مئوية |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20- 1.80 | .50.50 | - | 1100 درجة مئوية |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | .002.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | .50.50 | - | 1050 درجة مئوية |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | .002.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | .50.50 | - | 1100 درجة مئوية |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | .002.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | .50.50 | - | 1050 درجة مئوية |
| 15 | ZG45Cr12Ni60 | - | الأب | - | 0.35 - 0.75 | .002.00 | .002.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100 درجة مئوية |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | .002.00 | .002.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100 درجة مئوية |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | .51.50 | 27.00 - 30.00 | .001.00 | .50.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | .50.50 | كو:48.0 - 52.0 | 1200 درجة مئوية |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | .51.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | .50.50 | ث:4.0 - 5.5 | 1200 درجة مئوية |
