الشركة المصنعة لسلة تحميل الفرن HR9 | سبيكة FH®

سلة تحميل المعالجة الحرارية الموارد البشرية9 | 1380 × 1230 × 280 ملم
سلة فرن كبيرة قابلة للتكديس للمعالجة الحرارية الصناعية
تقوم سبيكة FH® بتصنيع سلال تحميل مخصصة للمعالجة الحرارية، ورفوف أفران، وتركيبات مقاومة للحرارة لتطبيقات المعالجة الحرارية الصناعية.

تم تصنيع سلة المعالجة الحرارية هذه من سبيكة مقاومة للحرارة HR9 وأبعادها 1380 × 1230 × 280 ملم.

تستخدم السلة إطارًا كبيرًا مفتوحًا مع جدران جانبية معززة ونقاط تكديس متكاملة. يمكن تجميع سلال متعددة عموديًا لإنشاء نظام تحميل كامل للفرن، مما يجعل التصميم مناسبًا لإنتاج الدفعات حيث تحتاج عدة طبقات من المكونات إلى المعالجة في شحنة فرن واحدة.

يمكن تخصيص كل سلة وفقًا لأبعاد الفرن الخاصة بالعميل، وهندسة قطعة العمل، ووزن التحميل، وعملية المعالجة الحرارية.

مواصفات المنتج

سلة تحميل فرن كبيرة
بأبعاد 1380 × 1230 مم، تم تصميم هذه السلة كأداة تحميل فرن كبيرة الحجم.
بالمقارنة مع سلال المكونات الصغيرة، تحتاج تركيبات المعالجة الحرارية الكبيرة إلى دعم أحمال أكبر مع الحفاظ على ثبات الأبعاد أثناء التسخين والتبريد المتكرر.
تتضمن السلة إطارًا هيكليًا معززًا حول المحيط وفي جميع أنحاء الجدران الجانبية لتوفير الدعم أثناء تشغيل الفرن والتعامل معه.
كما يسمح ارتفاعه المنخفض البالغ 280 مم بتكديس سلال متعددة داخل ارتفاع غرفة الفرن المتوفر.

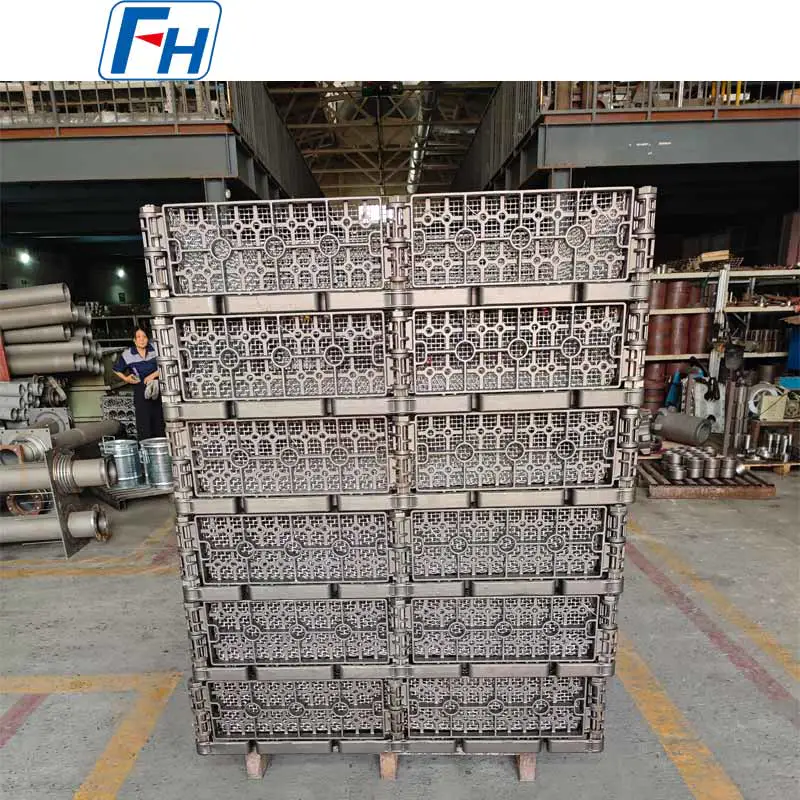

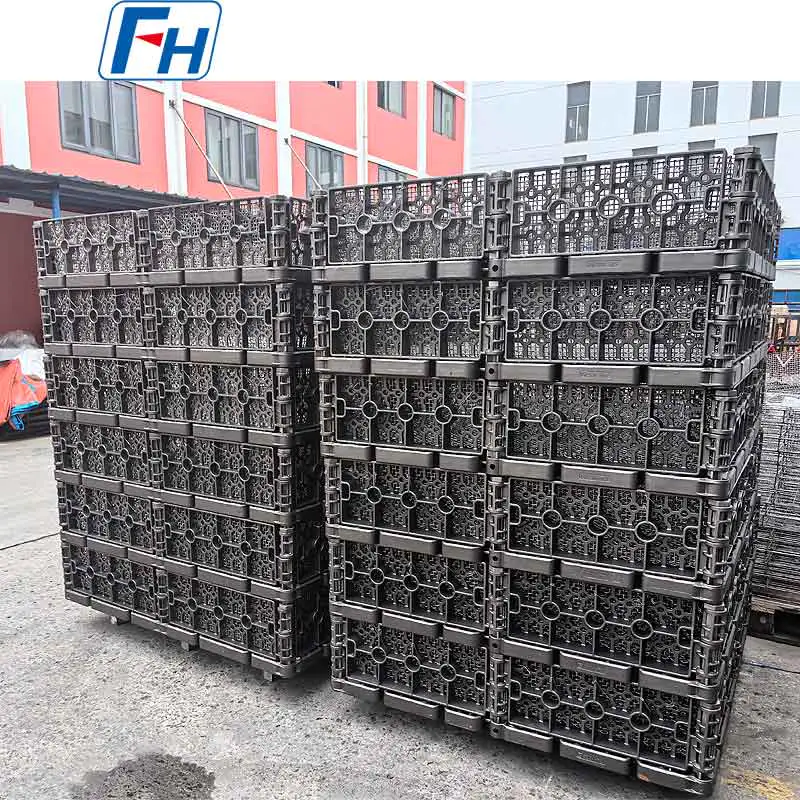

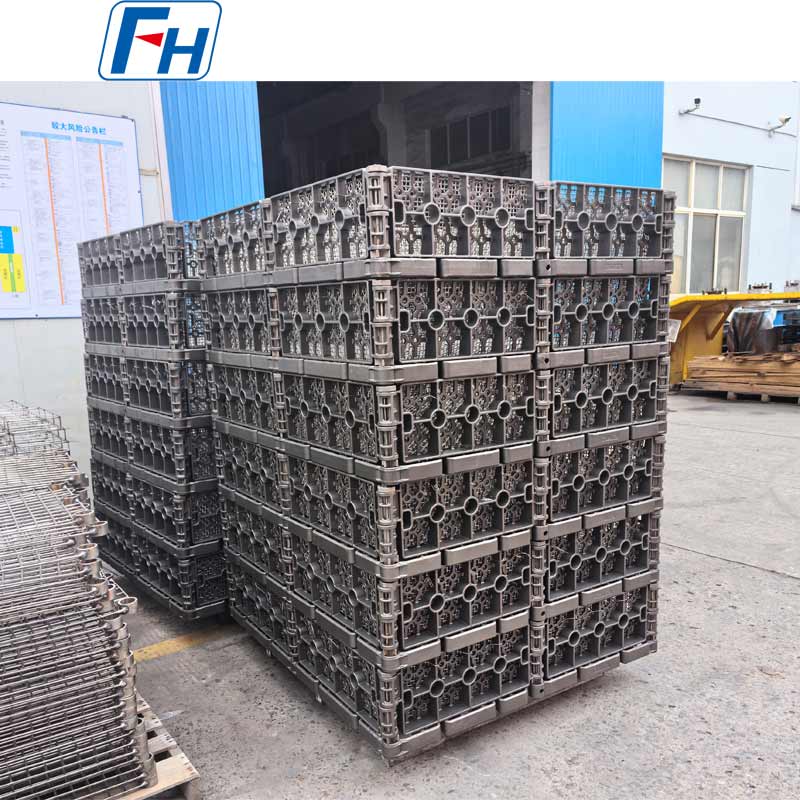

تصميم وحدات قابلة للتكديس
تم تصميم السلة بحيث يمكن دمج عدة وحدات في مجموعة تحميل رأسية.
يوفر هذا الترتيب المعياري المرونة لدفعات الإنتاج المختلفة.
اعتمادًا على متطلبات الفرن والتحميل، يمكن للعملاء استخدام:

• سلة واحدة

• عدة سلال مكدسة

• مجموعة تحميل كاملة متعددة الطبقات


يساعد هيكل التراص في الحفاظ على تباعد ثابت بين الطبقات مع السماح باستخدام غرفة الفرن بشكل أكثر كفاءة.
بالنسبة للمشاريع البديلة، يمكن لـ FH® Alloy أيضًا إعادة إنتاج أو إعادة تصميم واجهات التراص الموجودة وفقًا لرسومات العميل أو العينات.

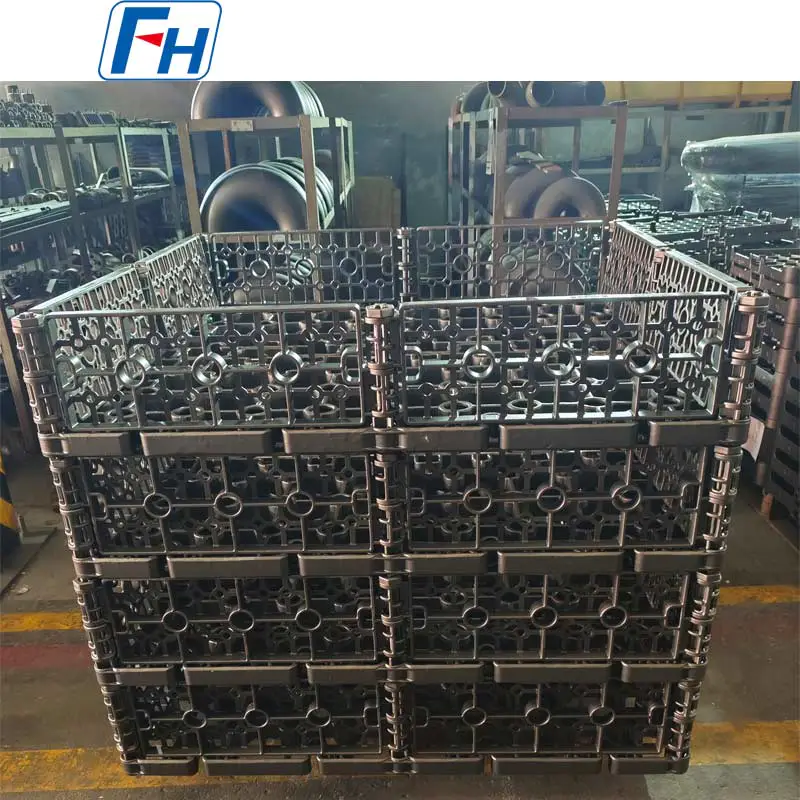

هيكل الشبكة المفتوحة
يوفر تصميم الشبكة المفتوحة قدرًا كبيرًا من المساحة الحرة حول الأجزاء المحملة.
يعد هذا أمرًا مهمًا بالنسبة لتركيبات المعالجة الحرارية لأن السلة نفسها لا ينبغي أن تعيق جو الفرن أو تدفق الحرارة دون داع.

يمكن للهيكل المفتوح أن يدعم:

• دوران جو الفرن

• نقل الحرارة حول قطع العمل

• تدفق وسائل الإعلام التبريد

• خفض كتلة التركيبات غير الضرورية

• فحص بصري أسهل للمكونات المحملة


يمكن تعديل نمط الفتح وأوضاع الدعم الداخلية وفقًا لحجم وشكل الأجزاء التي تتم معالجتها.

مادة مقاومة للحرارة HR9
تم تصنيع هذه السلة من سبيكة مقاومة للحرارة HR9.
يجب أن تتحمل تركيبات المعالجة الحرارية بشكل متكرر درجات الحرارة المرتفعة والتمدد الحراري والتحميل الميكانيكي ودورات التبريد. وبالتالي فإن اختيار المواد يؤثر بشكل مباشر على استقرار التركيبات وأداء الخدمة.
بالنسبة لسلة المعالجة الحرارية، يجب اختيار المواد وفقًا لبيئة العمل الكاملة، بما في ذلك:

• درجة حرارة الفرن

• جو الفرن

• وقت التسخين

• طريقة التبريد

• تحميل لكل سلة

• عدد الدورات الحرارية

• توزيع الشغل


يمكن لـ FH® Alloy أيضًا تصنيع تركيبات تحميل الفرن المماثلة من مواد بديلة مقاومة للحرارة عند الحاجة.

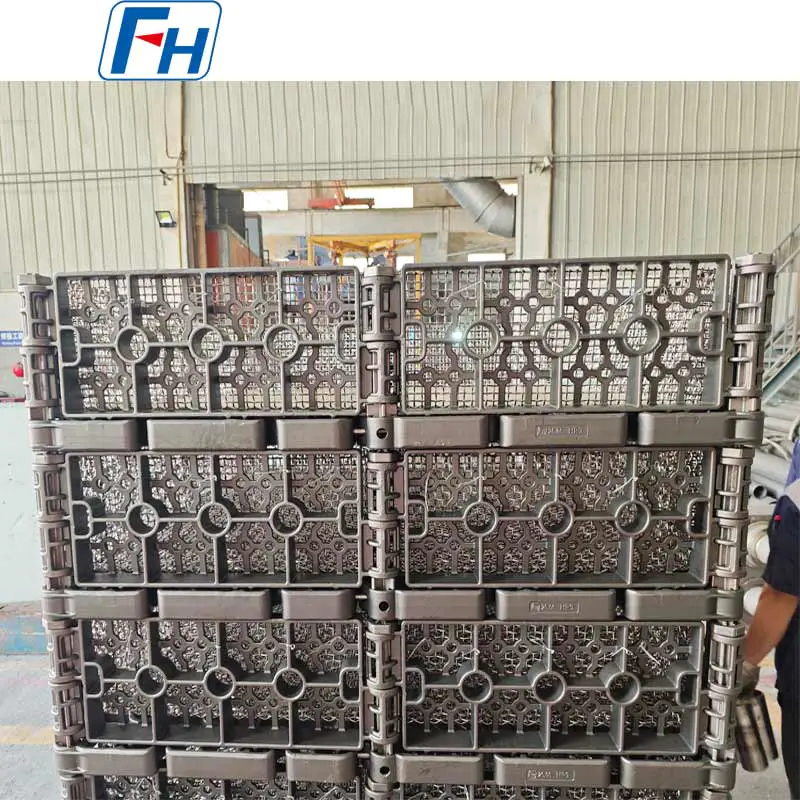

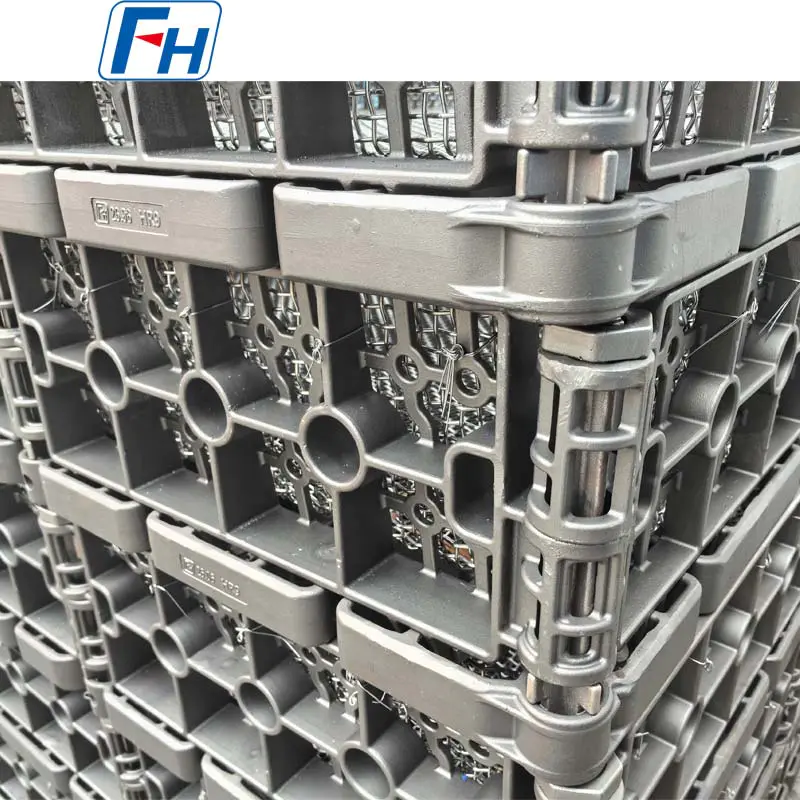

بناء الإطار المقوى
يمكن لسلال الفرن الكبيرة أن تتشوه تدريجيًا إذا لم يتم تصميم الهيكل بشكل صحيح.
يستخدم هذا التصميم إطارًا معززًا بتقاطعات متعددة وأقسام دعم لتوزيع التحميل عبر السلة.
بدلاً من الاعتماد فقط على المقاطع السميكة، يجب أن توازن تجهيزات الفرن:
القوة الميكانيكية الاستقرار الحراري لاعبا اساسيا الوزن تدفق الحرارة
وهذا مهم بشكل خاص بالنسبة للسلال الكبيرة التي يتم تكديسها ورفعها وتعريضها لدرجات حرارة عالية بشكل متكرر.

مصممة لدورات الفرن المتكررة
أثناء الإنتاج، تتعرض سلال المعالجة الحرارية بشكل متكرر إلى:
التحميل ← التسخين ← الإمساك ← التبريد ← التفريغ
على مدى الاستخدام طويل الأمد، يمكن أن تتعرض التركيبات لزحف درجات الحرارة العالية والتعب الحراري والأكسدة وتغيير الأبعاد.
ولذلك، تم تطوير التصميم الهيكلي للسلة ليس فقط من أجل سعة التحميل الأولية، ولكن أيضًا من أجل التشغيل الصناعي المتكرر.
يمكن لـ FH® Alloy تحسين هندسة الإطار ومواضع الدعم وفقًا لظروف العمل الفعلية للعميل.

تطبيقات المعالجة الحرارية
يمكن تخصيص سلال الفرن الكبيرة HR9 للتعامل مع الأجزاء الصناعية المختلفة، بما في ذلك:

• التروس

• مهاوي

• خواتم

• مكونات تحمل

• مكونات السيارات

• أجزاء ناقل الحركة

• مكونات مزورة

• أجزاء الآلات

• المكونات المعدنية التي تتطلب المعالجة الحرارية دفعة واحدة


D يمكن دمج دعامات التحميل المختلفة وفقًا لهندسة المكونات.

تطبيقات الفرن
يمكن تكييف هذا النوع من سلة تحميل الفرن لمختلف معدات المعالجة الحرارية الصناعية، بما في ذلك:

• أفران دفعة

• أفران الغلاف الجوي

• أفران التلدين

• أفران تصلب

• أفران الكربنة

• أفران التقسية

• خطوط المعالجة الحرارية المستمرة

• أنظمة المعالجة الحرارية الصناعية الأخرى


يجب أن يتطابق هيكل التركيب الدقيق مع الفرن والعملية المحددة بدلاً من اختياره فقط من خلال الأبعاد الخارجية.

تصنيع سلة الفرن المخصصة
تدعم FH® Alloy إنتاج تركيبات الفرن المخصصة بالكامل.

يمكن للعملاء تقديم:
رسم ثنائي الأبعاد / نموذج ثلاثي الأبعاد / العينة الموجودة / معلومات الفرن
يمكننا تخصيص:

• الطول الكلي

• العرض

• الارتفاع

• درجة المادة

• هيكل الإطار

• ترتيب الشبكة

• مواقف التعزيز

• يدعم التحميل

• واجهات التراص

• نقاط الرفع

• ميزات تحديد الموقع


إذا تعرضت إحدى التركيبات الموجودة للتشويه أو التشقق، فيمكن للعملاء أيضًا تقديم صور للسلة المستخدمة للتقييم الهيكلي.

معلومات عن الاقتباس
بالنسبة لمشروع سلة الفرن المخصصة، يرجى تقديم أكبر قدر ممكن من المعلومات:
معلومات الفرن

• نوع الفرن

• أبعاد الغرفة

• درجة حرارة العمل

• درجة الحرارة القصوى

• جو الفرن

• دورة التدفئة

• طريقة التبريد


معلومات الشغل

• أبعاد الجزء

• وزن الجزء

• عدد الأجزاء لكل طبقة

• إجمالي الحمولة لكل سلة

• ترتيب التحميل


معلومات المباراة

• أبعاد السلة المطلوبة

• عدد طبقات التراص

• الرسومات الموجودة

• صور السلة الموجودة

• المادة المفضلة


تساعد هذه التفاصيل في تحديد المجموعة المناسبة من المواد والهيكل ووزن التركيب.

عملية التصنيع
قد تتضمن سلال المعالجة الحرارية المخصصة مراحل الإنتاج التالية:
المراجعة الفنية ← تأكيد الرسم ← تحضير المواد ← الصب ← التصنيع ← التجميع ← الفحص ← التعبئة
بالنسبة للسلال الكبيرة القابلة للتكديس، يعد التحكم في الأبعاد في مناطق تحديد الموقع والتكديس أمرًا مهمًا بشكل خاص بحيث يمكن تجميع السلال المتعددة بشكل صحيح.

فحص الجودة
اعتمادا على متطلبات المشروع، يمكن أن يشمل التفتيش ما يلي:

• الأبعاد الشاملة

• هندسة الإطار

• واجهة التراص

• المحاذاة الهيكلية

• أبعاد التركيب الرئيسية

• حالة السطح

• تناسب الجمعية


يمكن مناقشة متطلبات الفحص الخاصة بالعميل قبل الإنتاج.

المواد المقاومة للحرارة المتاحة
إلى جانب HR9، يمكن لـ FH® Alloy تصنيع سلال الفرن وتركيبات المعالجة الحرارية من مواد مثل:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• هو

• إتش تي

• سبائك أخرى مقاومة للحرارة

• سبائك أساسها النيكل


يجب اختيار المادة النهائية وفقاً لدرجة الحرارة الفعلية والجو وطريقة التبريد وظروف التحميل الميكانيكية.

تركيبات المعالجة الحرارية المخصصة من سبائك FH®
تتخصص FH® Alloy في أدوات الأفران المقاومة للحرارة لتطبيقات المعالجة الحرارية الصناعية.

تشمل مجموعة منتجاتنا المخصصة ما يلي:

• سلال المعالجة الحرارية

• سلال تحميل الفرن

• صواني المعالجة الحرارية

• رفوف المعالجة الحرارية

• صواني القاعدة

• تركيبات فرن الحفرة

• تركيبات الفرن المخصصة


يمكن أن يعتمد الإنتاج على رسومات العملاء أو متطلبات تشغيل الفرن الفعلية.

اطلب سلة فرن مخصصة
هل تحتاج إلى سلة تحميل معالجة حرارية جديدة أو أداة بديلة؟
أرسل إلى FH® Alloy ما يلي:
رسم أبعاد الفرن درجة حرارة العمل الجو طريقة التبريد حجم قطعة العمل الحمولة
يمكن لفريقنا تقييم ظروف التشغيل وتطوير أداة تحميل مناسبة للفرن.
FH® Alloy
تركيبات المعالجة الحرارية المخصصة ومكونات السبائك المقاومة للحرارة

الأسئلة الشائعة
Q1: ما هو حجم سلة المعالجة الحرارية هذه؟
قياسات السلة:
1380 × 1230 × 280 ملم
الأبعاد المخصصة متوفرة.

س2: ما هي المواد المستخدمة؟
تم تصنيع هذا المنتج من سبيكة مقاومة للحرارة HR9.

س3: هل يمكن تكديس هذه السلال؟
نعم. تستخدم السلة تكوينًا قابلاً للتكديس بحيث يمكن تجميع وحدات متعددة عموديًا داخل الفرن.

س4: هل يمكن تغيير هيكل الدعم الداخلي؟
نعم. يمكن تعديل مواضع الدعم والفتحات وهندسة الإطار وفقًا لقطعة العمل.

س 5: هل يمكنك إعادة إنتاج سلة الفرن الموجودة لدينا؟
نعم. يمكن تصنيع FH® Alloy وفقًا لرسومات العملاء أو النماذج ثلاثية الأبعاد أو عينات التركيبات الموجودة.

س 6: هل يمكنك تصميم تجهيزات إذا قدمنا ​​​​معلومات الفرن فقط؟
نعم. يمكن استخدام أبعاد الفرن ودرجة حرارة التشغيل والغلاف الجوي وظروف التبريد ومعلومات التحميل كأساس لتطوير التركيبات.

س7: هل تتوفر سبائك أخرى مقاومة للحرارة؟
نعم. تشمل خيارات المواد 1.4848، 1.4849، 1.4852، 310S، Cr25Ni20، Cr25Ni35، HU، HT وغيرها من السبائك المقاومة للحرارة.
