نظرة عامة على المنتج
تقوم شركة سبيكة FH® بتصنيع أنابيب مشعة مخصصة من النوع W لأفران المعالجة الحرارية الصناعية، وهي مصممة لتطبيقات التسخين غير المباشرة التي تتطلب نقلًا ثابتًا للحرارة ومقاومة درجات الحرارة العالية وموثوقية هيكلية طويلة المدى.

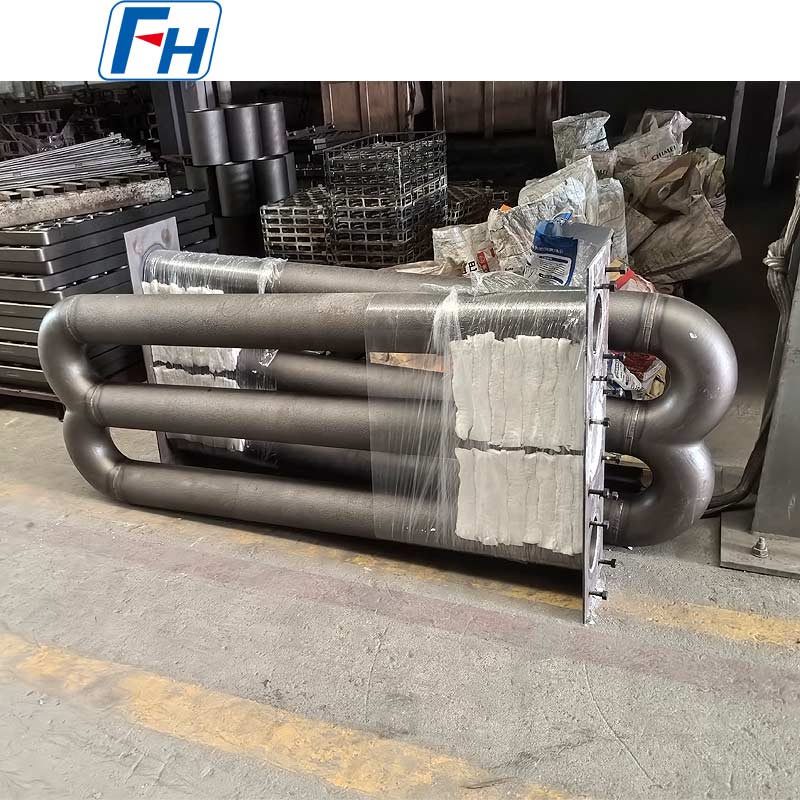

تم تصنيع هذا الأنبوب المشع على شكل W من سبيكة مقاومة للحرارة HT بحجم إجمالي 1860 × 610 مم. يوفر تكوين W متعدد الممرات سطحًا مشعًا فعالاً كبيرًا داخل مساحة فرن مدمجة نسبيًا، مما يجعله مناسبًا للأفران الصناعية التي تتطلب تسخينًا فعالًا وموحدًا.
يمكن تصنيع كل أنبوب مشع وفقًا لأبعاد الفرن الخاصة بالعميل، وترتيب الموقد، وتصميم الحافة، وقطر الأنبوب وظروف التشغيل.

مواصفات المنتج

تتوفر الأحجام والمواد وأقطار الأنابيب وهياكل الحافة المخصصة وفقًا للرسومات أو ظروف تشغيل الفرن.

ما هو الأنبوب المشع من النوع W؟
الأنبوب المشع من النوع W عبارة عن مكون تسخين غير مباشر للفرن يتكون من عدة أقسام أنبوبية مستقيمة متصلة من خلال انحناءات العودة لتشكيل مسار غاز على شكل W.
أثناء تشغيل الفرن، تتدفق غازات الاحتراق الساخنة عبر الممر الداخلي للأنبوب المشع. يتم نقل الحرارة من خلال جدار الأنبوب المصنوع من السبائك المقاومة للحرارة ويتم إشعاعها إلى غرفة الفرن دون السماح لغازات الاحتراق بالاتصال مباشرة بقطع العمل.
يتم استخدام هذا التصميم بشكل شائع عندما يحتاج جو الفرن أو سطح المنتج إلى البقاء معزولاً عن منتجات الاحتراق.
بالمقارنة مع التصميمات الأبسط المستقيمة أو من النوع U، يمكن أن يوفر التكوين W سطحًا مشعًا أكبر داخل غرفة الفرن المتوفرة.

الميزات الرئيسية للأنبوب المشع من النوع HT W
هيكل من سبائك مقاومة للحرارة HT
يتم تصنيع الأنبوب من سبيكة مقاومة للحرارة بدرجة HT، ويتم اختيارها لبيئات الفرن ذات درجة الحرارة العالية.
توفر المادة مقاومة جيدة لـ:

• أكسدة درجة حرارة عالية

• دورات التسخين والتبريد المتكررة

• التشوه الحراري

• هجوم جو الفرن

• خدمة درجات الحرارة المرتفعة على المدى الطويل


يمكن أيضًا تعديل اختيار المواد وفقًا لدرجة حرارة الفرن والجو وعمر الخدمة المتوقع.

سطح تسخين مشع كبير
يقوم التكوين على شكل W بإنشاء أقسام تسخين متعددة داخل مجموعة أنبوب مشع واحدة.
يساعد هذا على زيادة السطح المشع المتوفر ويسمح لمصممي الفرن بالاستفادة الفعالة من غرفة التسخين.
تم تصنيع التكوين 1860 × 610 مم الموضح هنا لتركيب الفرن الخاص بالعميل.

مصممة خصيصًا لتركيب الفرن
الأنابيب المشعة ليست منتجات سلعية قياسية.
تحتاج الأبعاد عادةً إلى مطابقة الأبعاد الموجودة:

• غرفة الفرن

• الموقد

• المسترد

• شفة التركيب

• جدار الفرن

• يدعم الأنبوب

• متطلبات تدفق الغاز


يمكن لـ FH® Alloy تصنيع أنابيب مشعة وفقًا لرسم ثنائي الأبعاد أو نموذج ثلاثي الأبعاد أو عينة مادية موجودة.
إذا لم يكن لدى العميل رسم كامل، فيمكن أيضًا توفير معلومات التشغيل للتقييم الهندسي.

بناء الفرن الثقيل

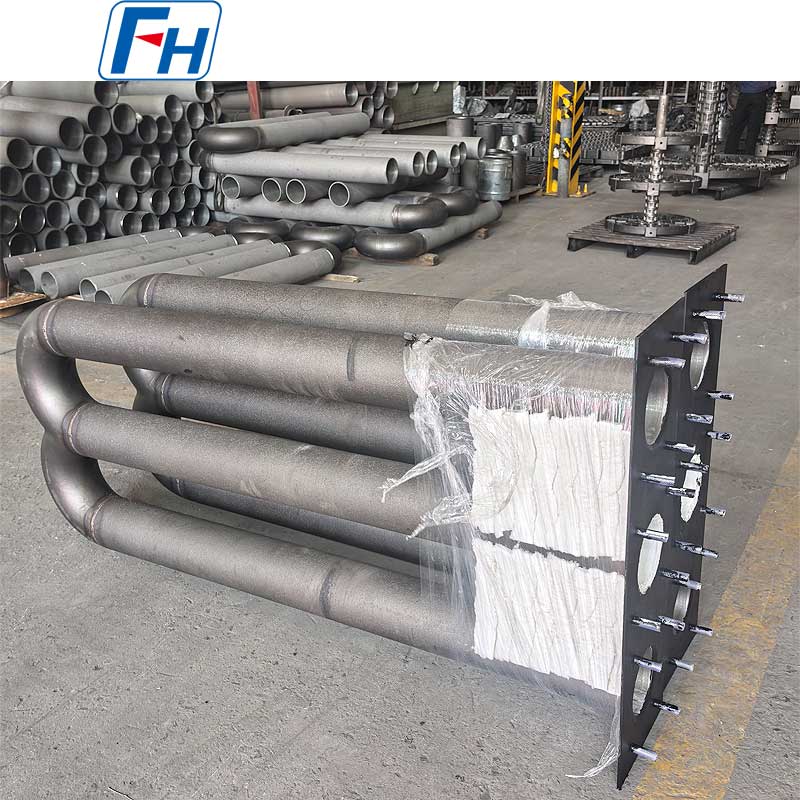

يستخدم الأنبوب المشع W الموضح في صورة المنتج بنية قوية متعددة الأقسام مع شفة تركيب متكاملة.

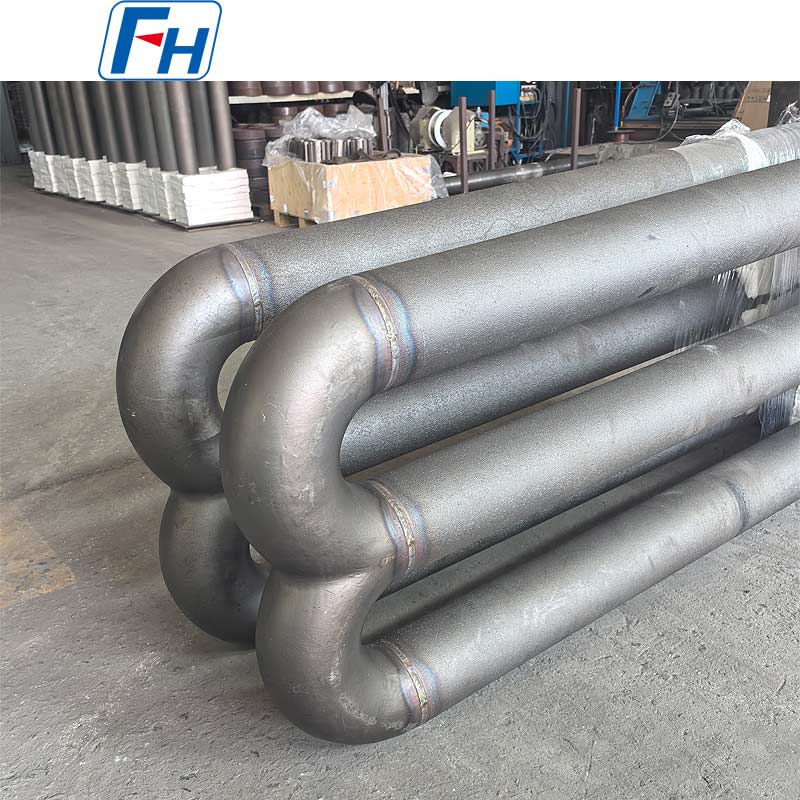

يتم تصنيع المناطق الحرجة مثل توصيلات الأنابيب وانحناءات العودة وواجهات الحافة مع الاهتمام بدقة الأبعاد لأن هذه المناطق مهمة بشكل خاص للتشغيل الموثوق في ظل التدوير الحراري المتكرر.

التطبيقات النموذجية
يمكن استخدام الأنابيب المشعة من النوع FH® Alloy W في مجموعة واسعة من أنظمة التدفئة الصناعية، بما في ذلك:

• أفران المعالجة الحرارية

• أفران مستمرة

• أفران التلدين

• أفران الكربنة

• أفران تصلب

• أفران الموقد الأسطوانة

• أفران التدفئة الصناعية

• أفران الغلاف الجوي الواقي

• أفران معالجة المعادن


إنها مناسبة بشكل خاص للتطبيقات التي تتطلب التسخين غير المباشر وجو الفرن المتحكم فيه.

لماذا يتم استخدام سبائك HT لأنابيب الفرن المشعة
تتعرض الأنابيب المشعة بشكل مستمر لظروف التشغيل القاسية.
أثناء الخدمة، قد يتعرض الأنبوب لدرجات حرارة غاز داخلية عالية، ودرجات حرارة الفرن الخارجية، والأكسدة والتمدد والانكماش الحراري المتكرر.
لذلك، يجب أن توفر مادة الأنبوب المشع أكثر من القوة الميكانيكية في درجة حرارة الغرفة.
تم تصميم السبائك المقاومة للحرارة HT لتطبيقات درجات الحرارة المرتفعة ويمكن أن توفر مزيجًا من مقاومة الأكسدة والاستقرار الهيكلي لدرجات الحرارة العالية المطلوبة لمكونات الفرن الصناعي.
ومع ذلك، يجب دائمًا اختيار المادة الصحيحة وفقًا لظروف التشغيل الفعلية.
يمكن لـ FH® Alloy تصنيع أنابيب مشعة بدرجات مختلفة من السبائك المقاومة للحرارة اعتمادًا على:
درجة حرارة التشغيل · جو الفرن · نوع الموقد · أبعاد الأنبوب · دورة التسخين · عمر الخدمة المتوقع

تصنيع الأنبوب المشع من النوع W المخصص
تركز FH® Alloy على مكونات الفرن المخصصة بدلاً من المنتجات ذات الحجم القياسي فقط.
بالنسبة للأنابيب المشعة من النوع W، يمكننا تخصيص:
تكوين الأنبوب
يتوفر النوع W، النوع U، النوع I، النوع M، النوع P، النوع المستقيم وتصميمات الأنابيب المشعة الخاصة.
الأبعاد
يمكن تصنيع المعلمات التالية وفقًا للرسم الخاص بك:

• الطول الكلي

• العرض الكلي

• القطر الخارجي للأنبوب

• سمك جدار الأنبوب

• مسافة المركز

• نصف قطر الانحناء

• أبعاد شفة

• مواقف ثقب التثبيت


مادة
يمكن توفير درجات مختلفة من السبائك المقاومة للحرارة وفقًا لظروف التشغيل ومتطلبات العملاء.

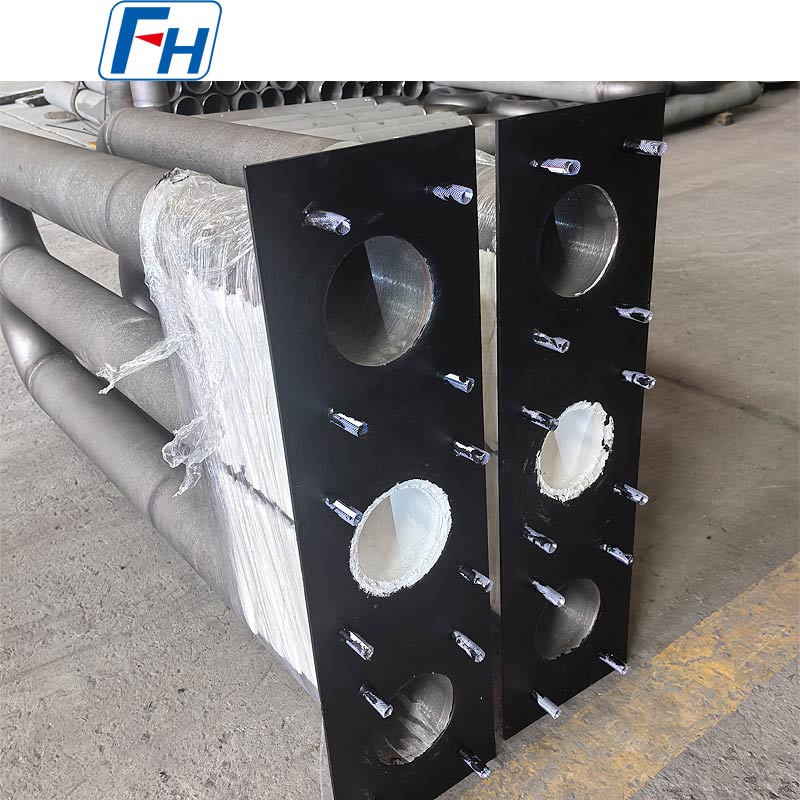

شفة وهيكل التركيب
يمكن إنتاج الشفاه ولوحات التثبيت وهياكل التوصيل لتتناسب مع تركيب الفرن الحالي.

تصنيع الأنابيب المشعة ومراقبة الجودة
لتحسين اتساق الأبعاد وموثوقية الخدمة، تتحكم FH® Alloy في مراحل التصنيع المهمة لكل أنبوب مشع مخصص.
تشمل إجراءات الإنتاج والتفتيش النموذجية ما يلي:
مادة preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
اعتمادًا على التصميم ومواصفات العميل، يمكن أيضًا توفير مواد إضافية أو وثائق فحص الجودة.

المعلومات المطلوبة لعرض الأسعار
للحصول على عرض أسعار أسرع، من فضلك أرسل لنا:

1. رسم أنبوب مشع

2. القطر الخارجي للأنبوب and wall thickness

3. الأبعاد الشاملة

4. مادة specification

5. درجة حرارة التشغيل

6. جو الفرن

7. الموقد type

8. الكمية المطلوبة


إذا لم يكن الرسم الكامل متاحًا، فيمكنك أن ترسل لنا صورًا للأنبوب المشع الموجود مع الأبعاد الرئيسية وظروف تشغيل الفرن.
يمكن لفريقنا الهندسي تقييم المعلومات قبل الإنتاج.

لماذا تختار FH® Alloy؟
تتخصص FH® Alloy في تصنيع مكونات أفران السبائك المقاومة للحرارة لتطبيقات المعالجة الحرارية الصناعية.
تشمل مجموعة منتجاتنا ما يلي:

• أنابيب مشعة

• بكرات الفرن

• تجهيزات المعالجة الحرارية

• صواني المعالجة الحرارية

• سلال المعالجة الحرارية

• شبكات الفرن

• أنابيب الصب الطرد المركزي

• مصبوبات سبائك مقاومة للحرارة

• ملحقات الفرن المخصصة


نحن ندعم التخصيص القائم على الرسم وعلى التطبيق لمشاريع الاستبدال ومشاريع الأفران الجديدة.

أنابيب مشعة مخصصة من النوع W من سبائك FH®
هل تبحث عن شركة مصنعة للأنابيب المشعة من النوع W لفرن المعالجة الحرارية الخاص بك؟
توفر FH® Alloy أنابيب مشعة مصنوعة من سبائك مقاومة للحرارة مخصصة بناءً على رسوماتك وظروف تشغيل الفرن الفعلية.
أرسل لنا الرسم والأبعاد ومواصفات المواد ودرجة حرارة العمل للتقييم الفني والاقتباس.

الأسئلة الشائعة
س 1: هل يمكنكم تصنيع أنابيب مشعة من النوع W 1860 × 610 مم؟
نعم. يمكن لـ FH® Alloy تصنيع مواصفات الأنبوب المشع من نوع HT W ويمكنها أيضًا تخصيص الأبعاد وفقًا لتصميم الفرن الخاص بك.

س2: ما هي ميزة الأنبوب المشع من النوع W؟
يخلق الهيكل على شكل حرف W مسار تسخين أطول متعدد الممرات وسطحًا مشعًا أكبر داخل منطقة تركيب الفرن المدمجة نسبيًا.

Q3: هل يمكن تخصيص قطر الأنبوب وسمك الجدار؟
نعم. يمكن تخصيص قطر الأنبوب، وسمك الجدار، والمسافة المركزية، ونصف قطر الانحناء، والأبعاد الكلية، وهياكل الاتصال.

س 4: هل يمكنك توفير لوحة التثبيت وكتل العزل معًا؟
نعم. يمكن توفير الأنبوب المشع كمجموعة كاملة مع لوحات التركيب، وكتل العزل، والمسامير، ومكونات التثبيت ذات الصلة.

س 5: هل يمكن استبدال مادة HT بسبيكة أخرى؟
نعم. يمكن اختيار المواد وفقًا لدرجة حرارة التشغيل، وأجواء الفرن، وظروف الموقد، وعمر الخدمة المتوقع.

س6: هل يمكنك إعادة إنتاج أنبوب مشع موجود من النوع W؟
نعم. يمكن تصنيع الأنابيب البديلة وفقًا للرسومات الأصلية أو العينات أو الصور الفوتوغرافية أو الأبعاد المقاسة.
